The Definitive Electric Hot Air Dryer!

◆A wide lineup is available — from heater-only types (without air blower) to integrated models combining the heater and a heat-resistant electric air blower.

Each unit is equipped with sensors for safety circuits, featuring an electronic safety circuit with buzzer alarm for reliable operation.

◆By using a dedicated external automatic temperature controller, precise and stable temperature control can be achieved.

◆The B Series does not include a control panel or electrical components.

電気式熱風乾燥機の決定版！！

◆ヒータ単体（送風機無し）タイプ、ヒータと耐熱電動送風機が一体となったタイプなど豊富にラインナップ。
　各種安全回路用センサ内蔵（ブザー付き電子式安全回路採用）です。

◆別置きの専用自動温度調節器を使用することで完璧な制御をおこなうことができます。

◆Ｂ型シリーズには、制御盤や電装部品がありません。

Table of Contents - B Series

OPEN

B Series Overview
Model Lineup
Typical Applications 用途例
Related Products　類似品
Standard Specifications List　標準仕様一覧表
オプション品

B Series Overview

3-Year Warranty

Heater Unit (TSK-B, TSK-BS, TSK-BF models)

Maximum continuous operating temperature: 350 °C

(When used without the dedicated automatic temperature controller: up to 300 °C)

Heater capacity range: 3 kW to 80 kW
Equipped with high-efficiency honeycomb block heater
Configurable for remote control panels, directional changes, and different voltages
Heater-only models (without blower) are also available

Blower Unit (for TSK-B, TSK-BS models)

Each unit includes a heat-resistant air blower for hot air circulation, providing significant energy savings

(Typical circulation temperature: TSK-17B = 140 °C; TSK-22B to TSK-132B = 230 °C)

Motor capacities: 80 W – 5,500 W
Adjustable damper mounted above the blower for airflow control

Control and Related Units (TRT series, TR series)

Temperature adjustable up to 350 °C in 1 °C increments
Built-in multiple safety circuits utilizing high-reliability thermocouples
Equipped with buzzer and safety circuit power indicator lamp
Input/output service terminals provided for external control connections
Timer function (TRT series): settable in 1-minute increments, range 1 min to 99 h 59 min

保証期間３年

ヒータ部（TSK-Bタイプ、TSK-BSタイプ、TSK-BFタイプ）

連続使用最高温度　３５０℃

（専用自動温度調節器をご使用されない場合は３００℃）

ヒータ容量3kW～80kW
高効率ハニカムブロックヒータ搭載
遠隔操作盤・方向変更・異電圧等にも対応可能
各機種送風機無し（ヒータ単体）もご用意

送風機部（TSK-Bタイプ、TSK-BSタイプ）

全機種熱風循環用耐熱送風機搭載　省エネ！

（熱風循環温度　TSK-17B：140℃・TSK-22B～132B：230℃）

送風機電動機容量80W～5500W
送風機上部に風量調節用ダンパ付き

制御関連部（TRTシリーズ、TRシリーズ）

350℃まで1℃刻みの設定
各種安全回路内蔵（各種安全装置に高信頼性の熱電対採用）
ブザー付安全回路電源ランプ装備
入出力サービス端子付
タイマ1分刻みで1分～99時間59分設定可能（TRTシリーズ）

Digital Catalog

Operation manuals
TSK-B,TSK-BS,TSK-BF

Controller manual
TRT

Controller manual
TR

Model Lineup

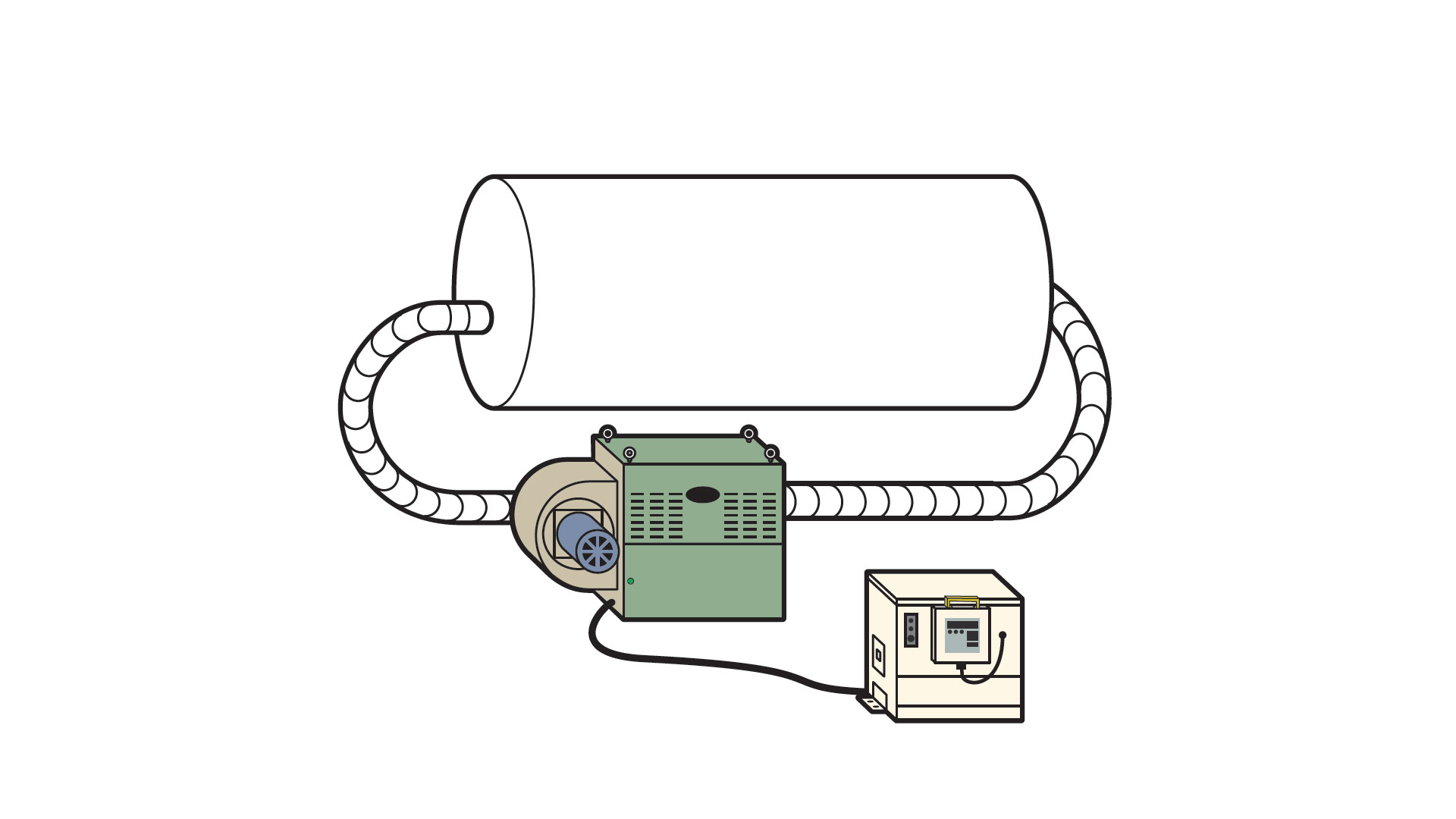

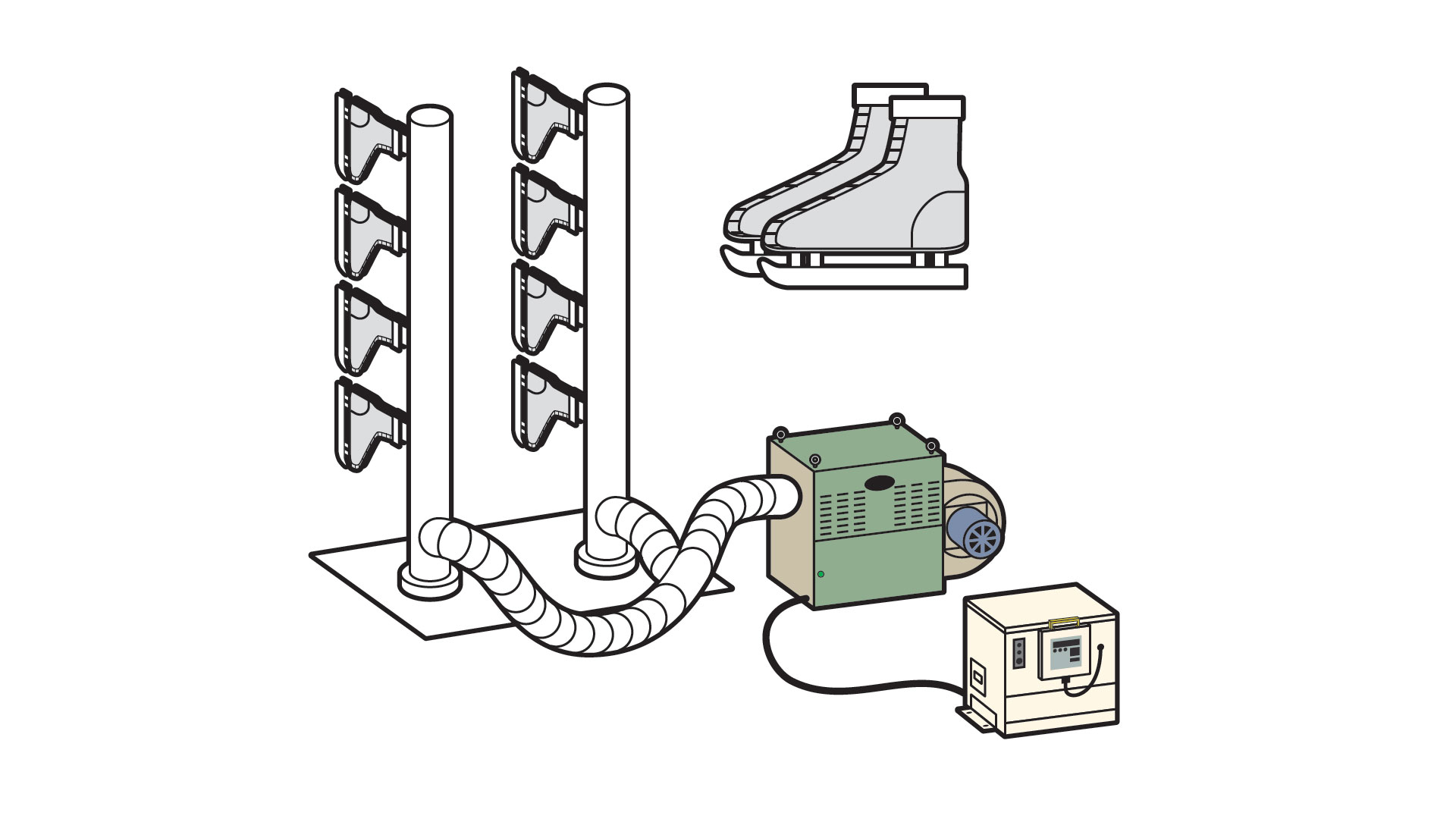

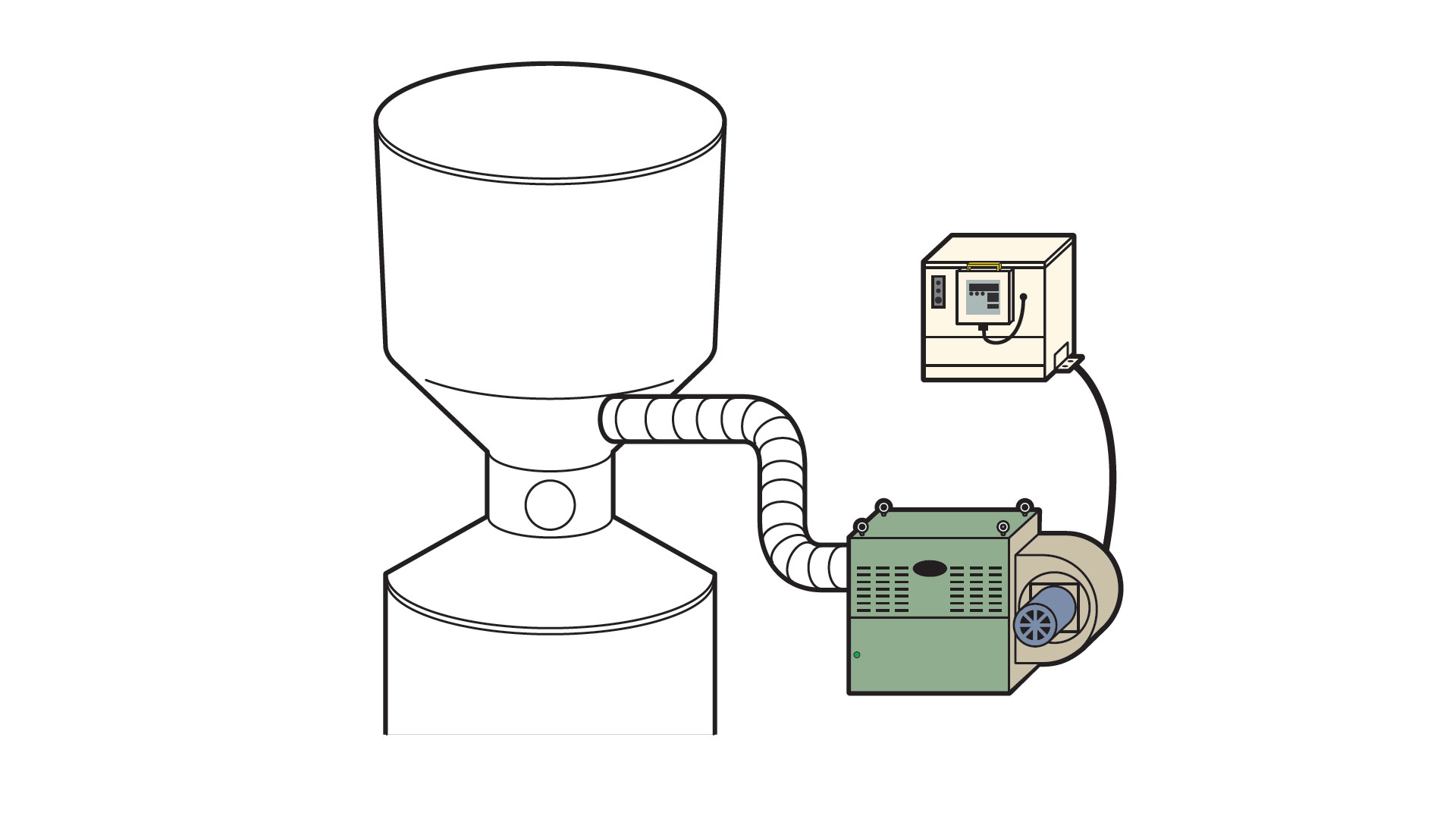

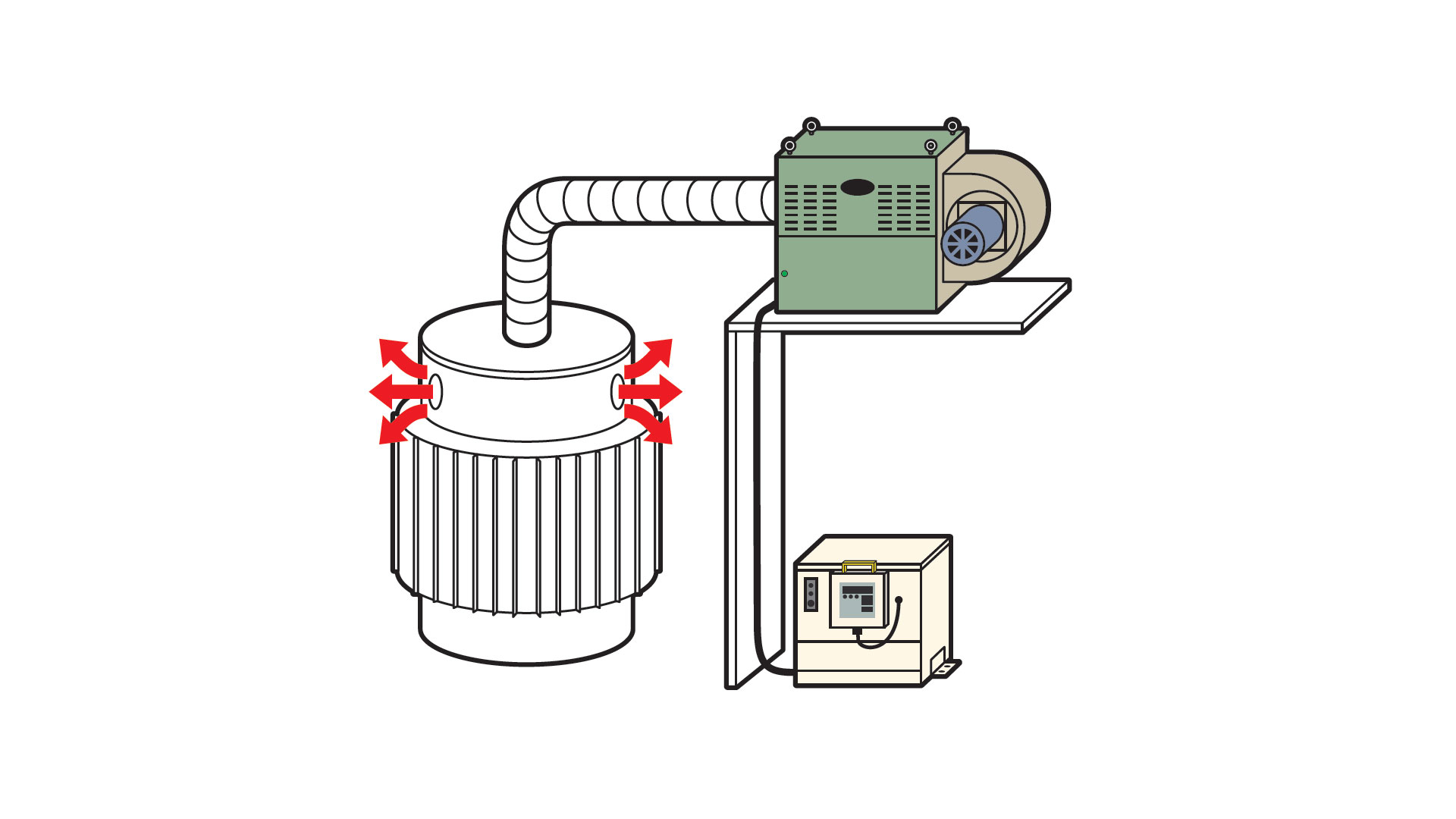

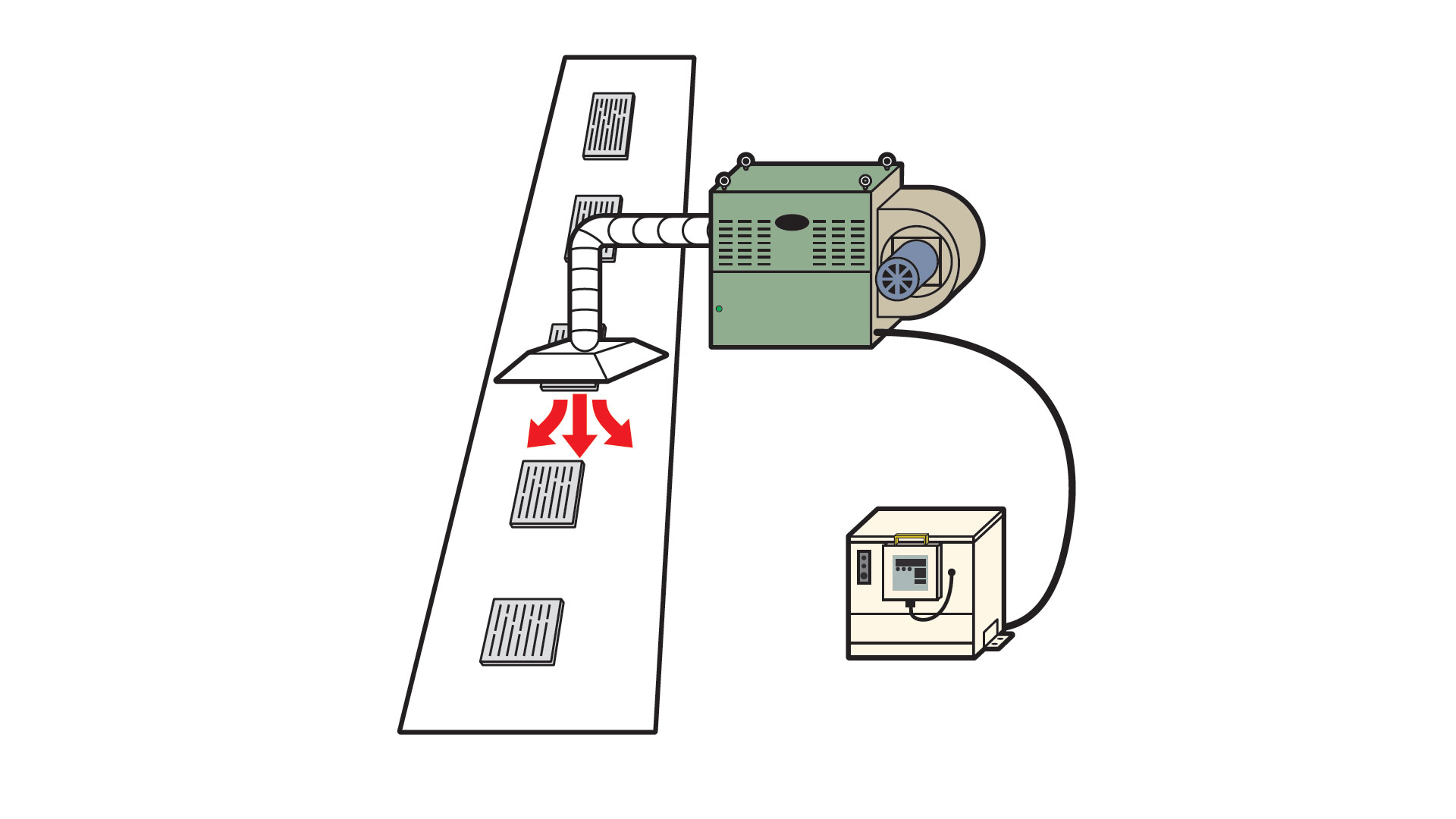

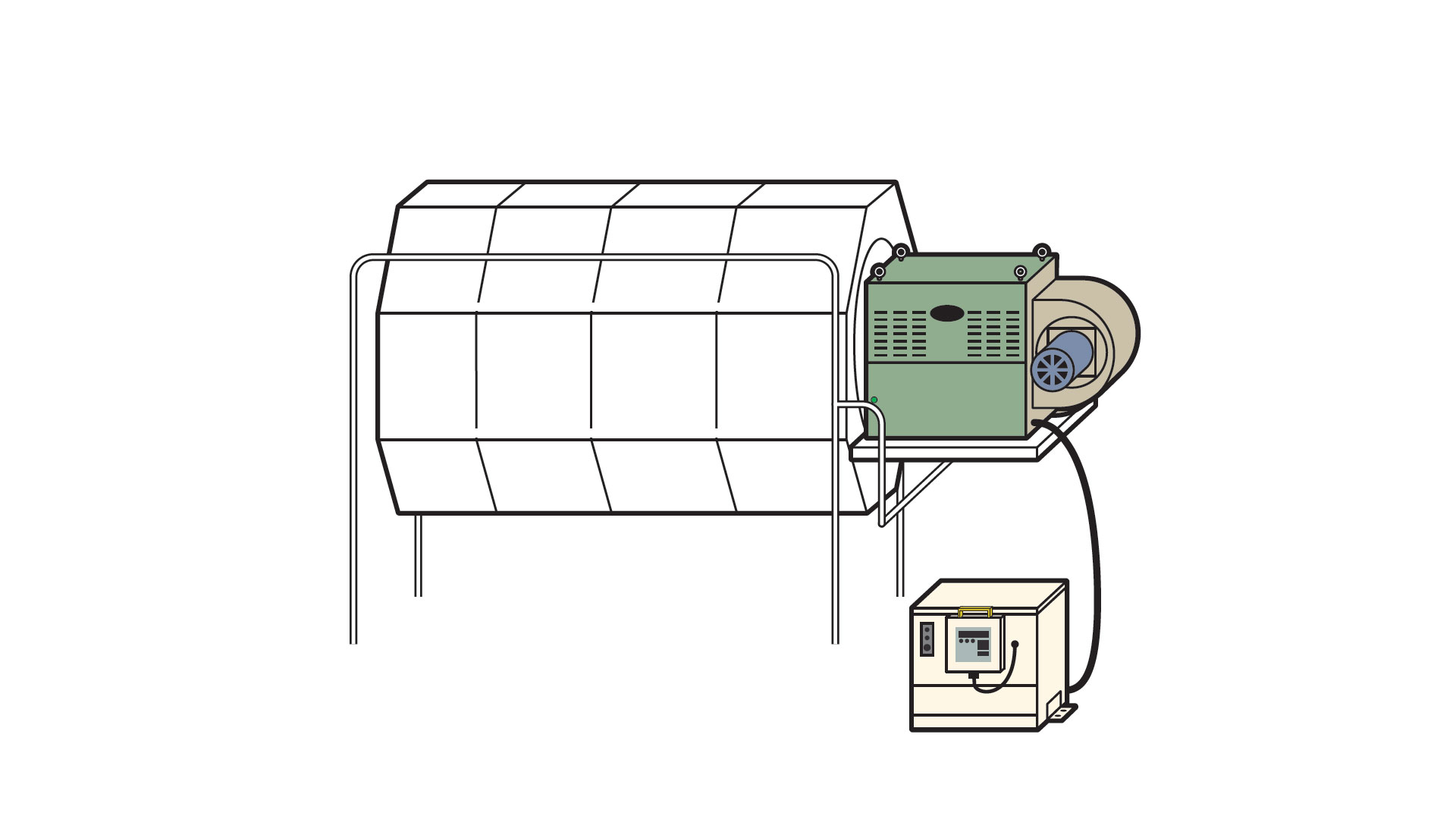

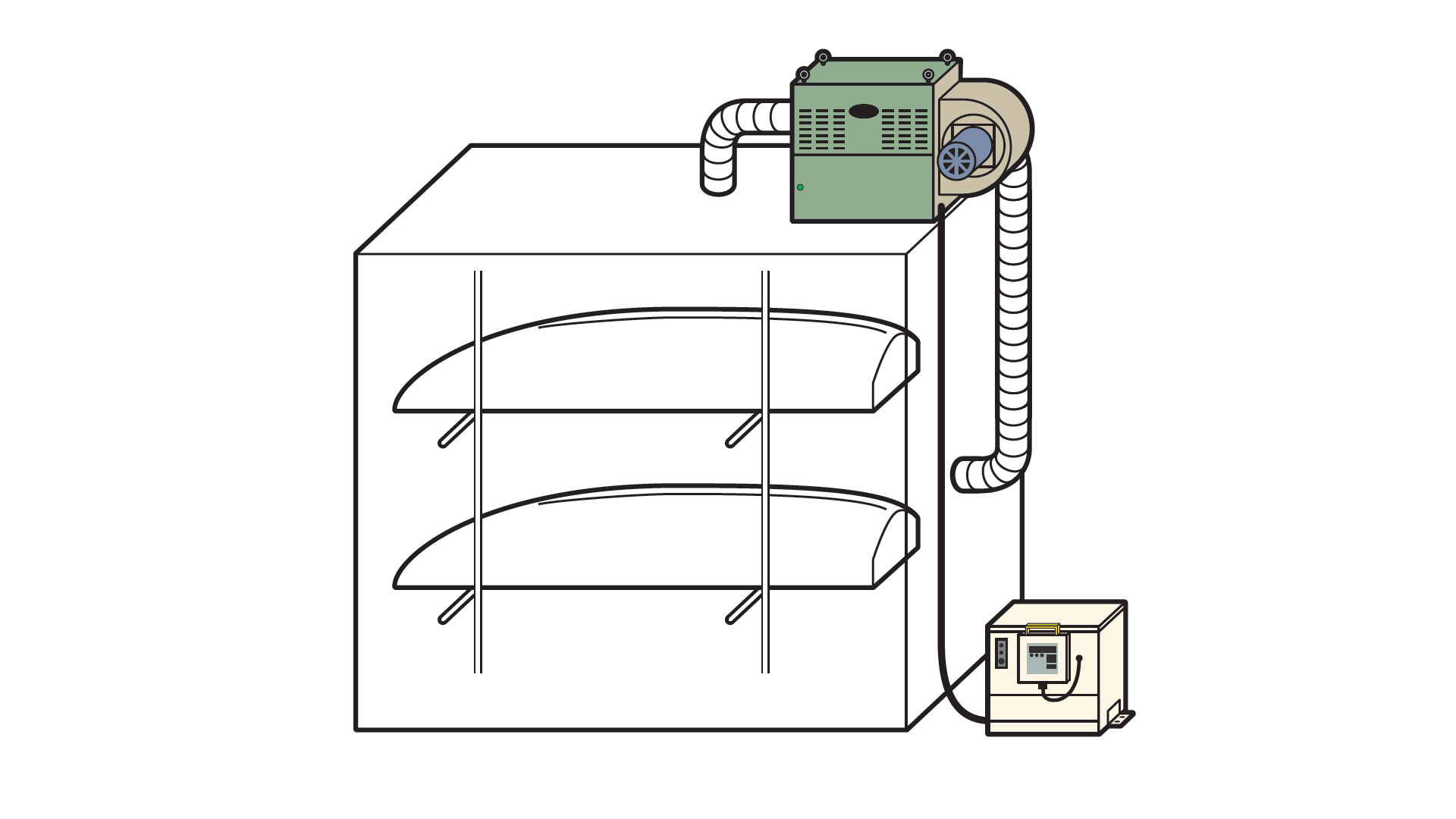

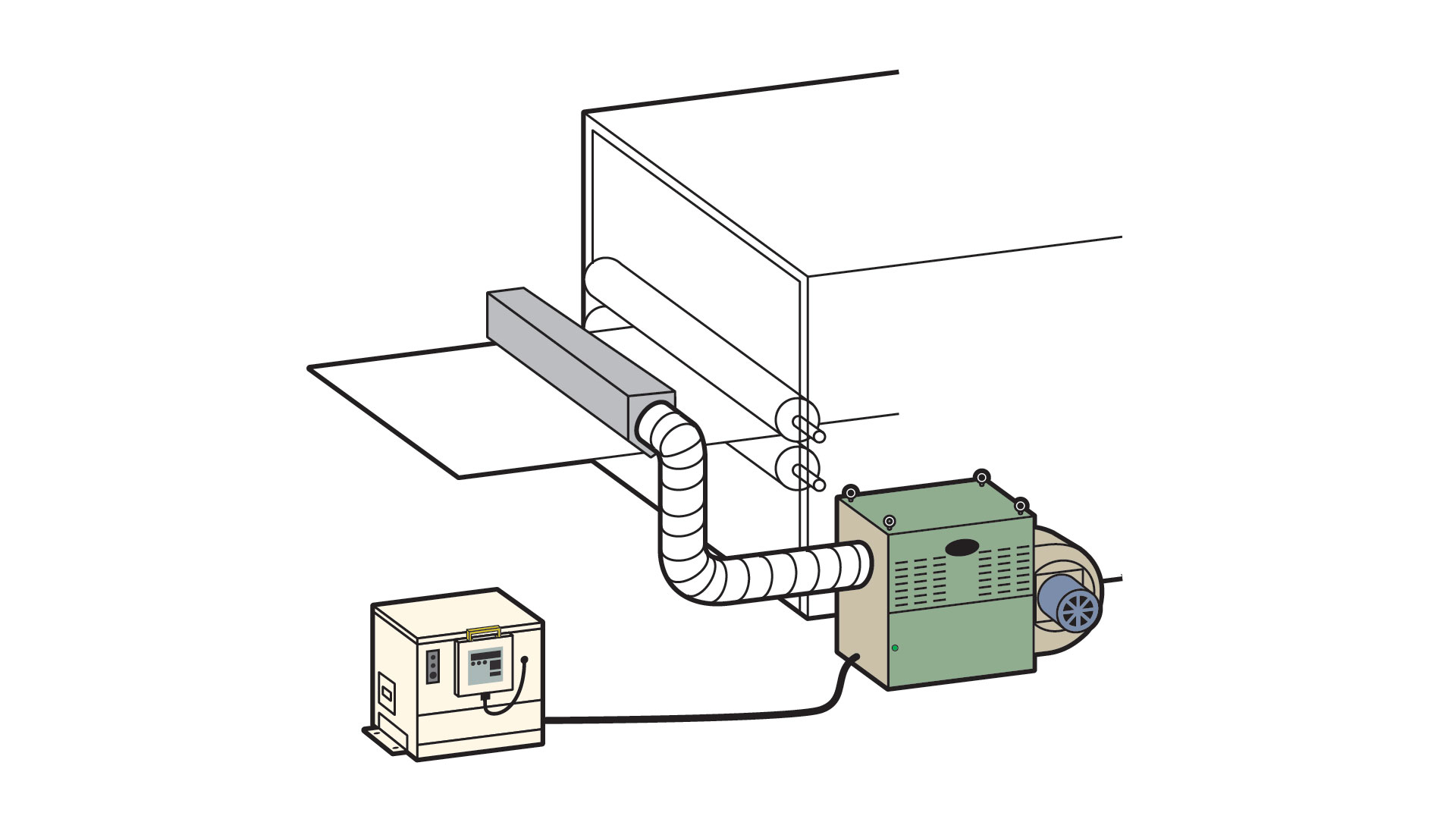

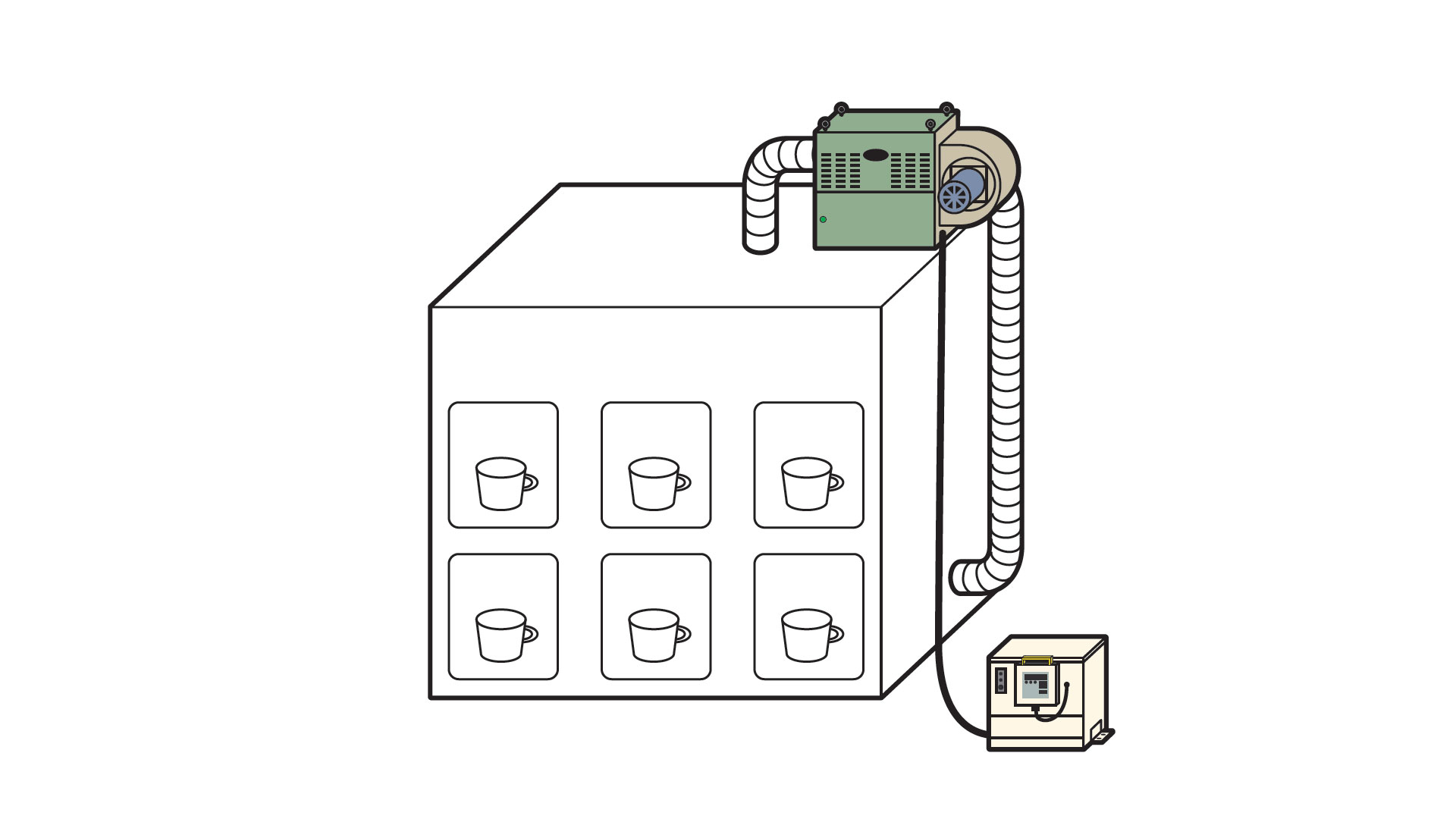

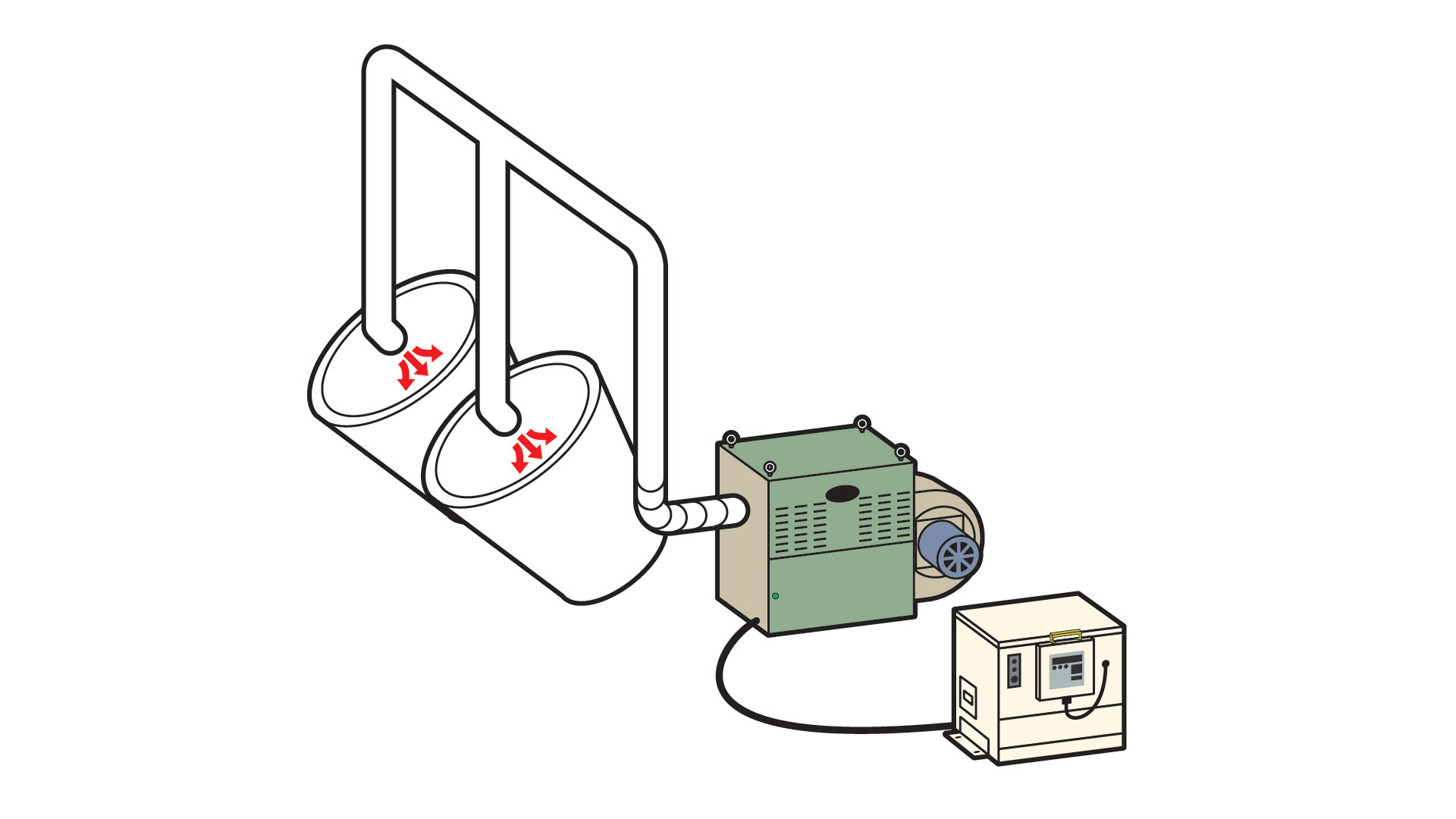

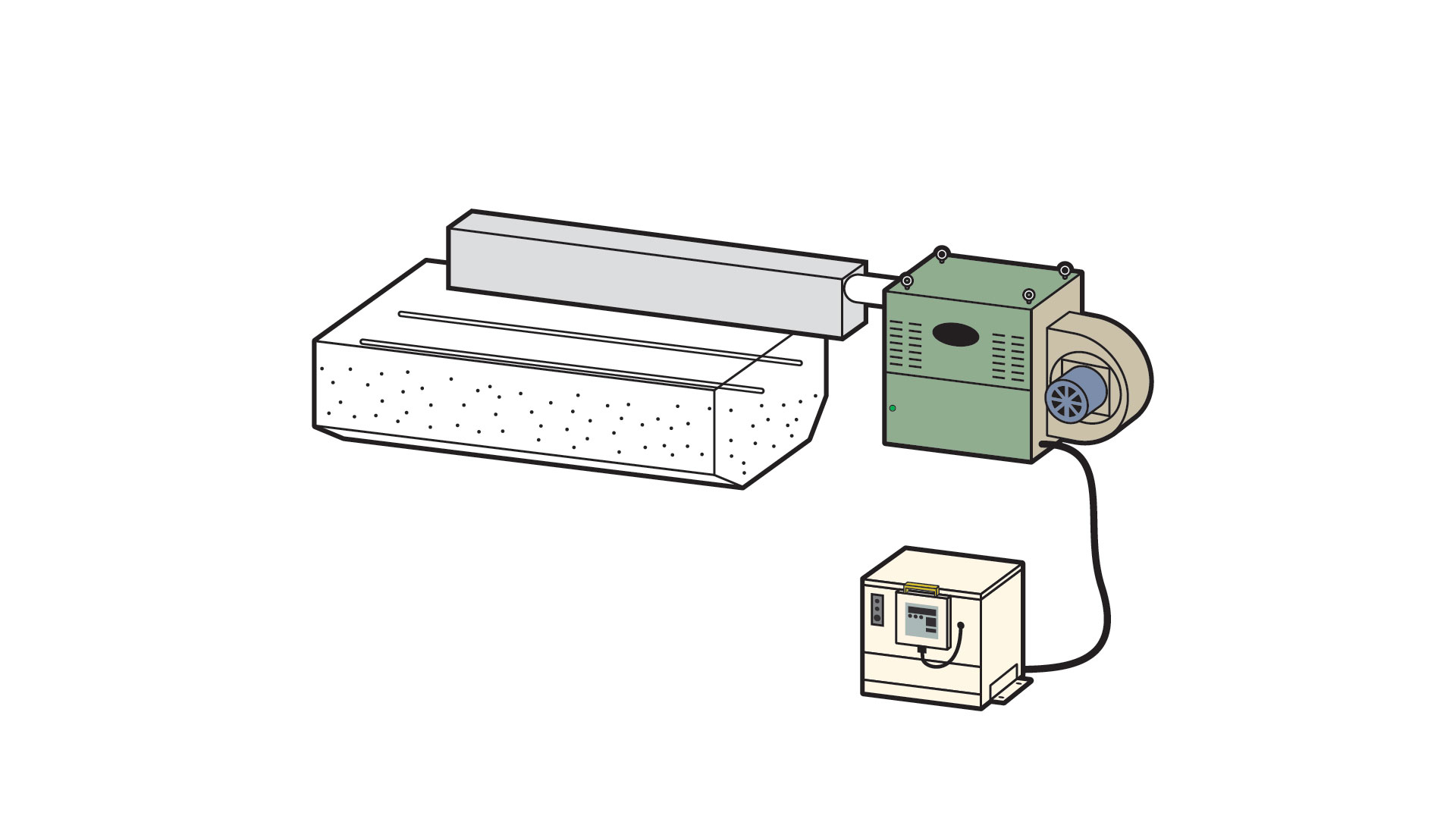

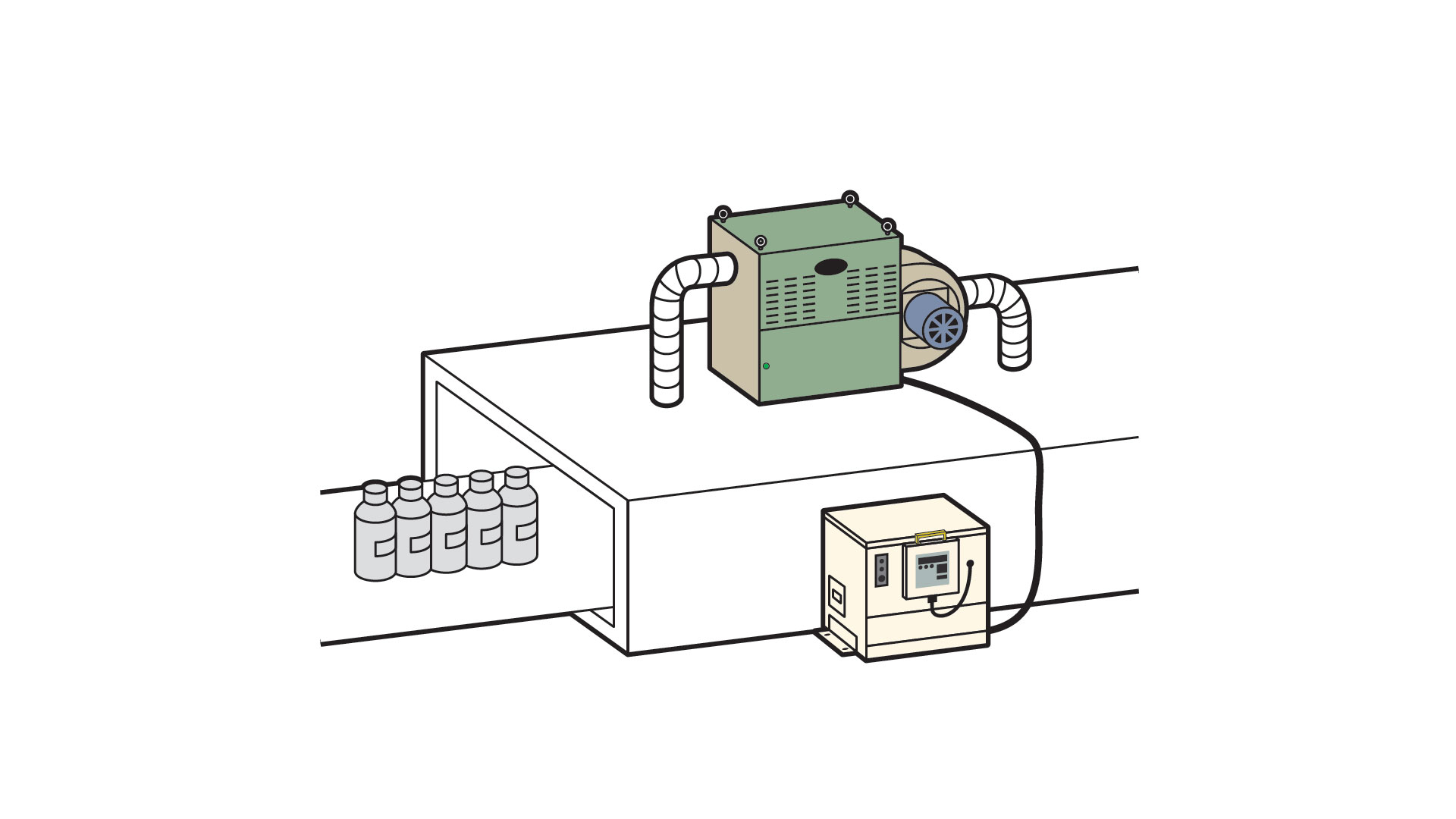

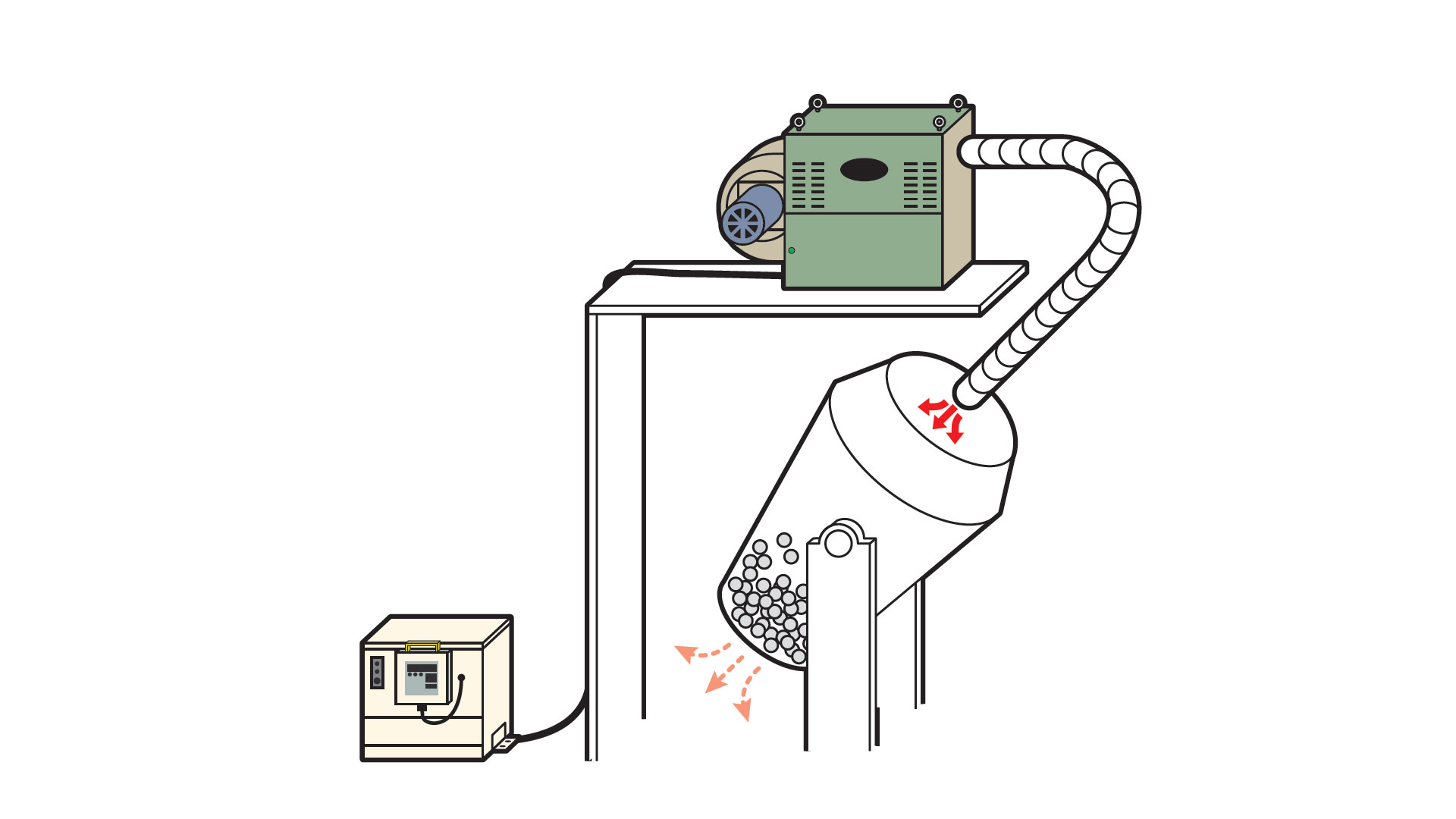

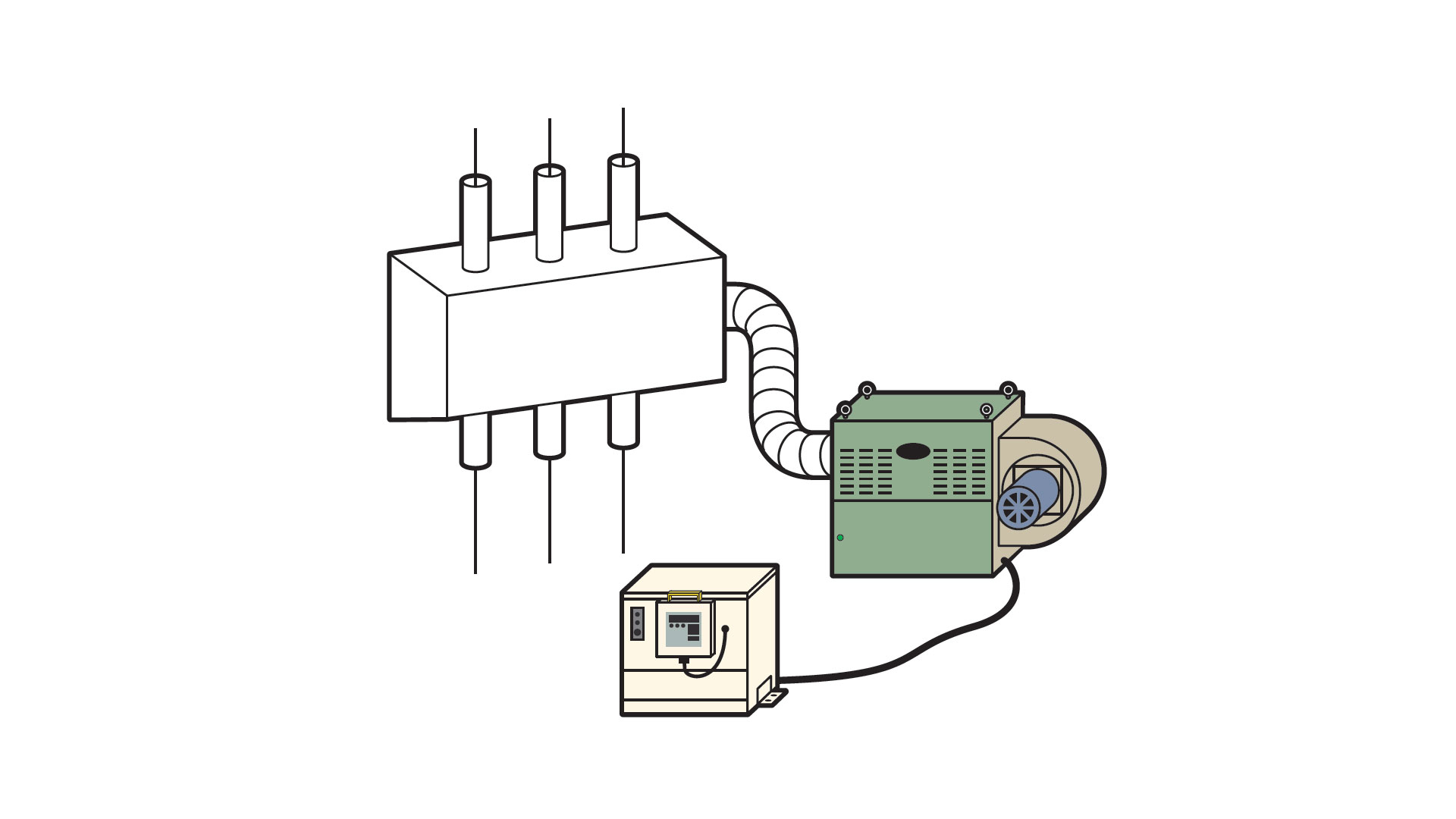

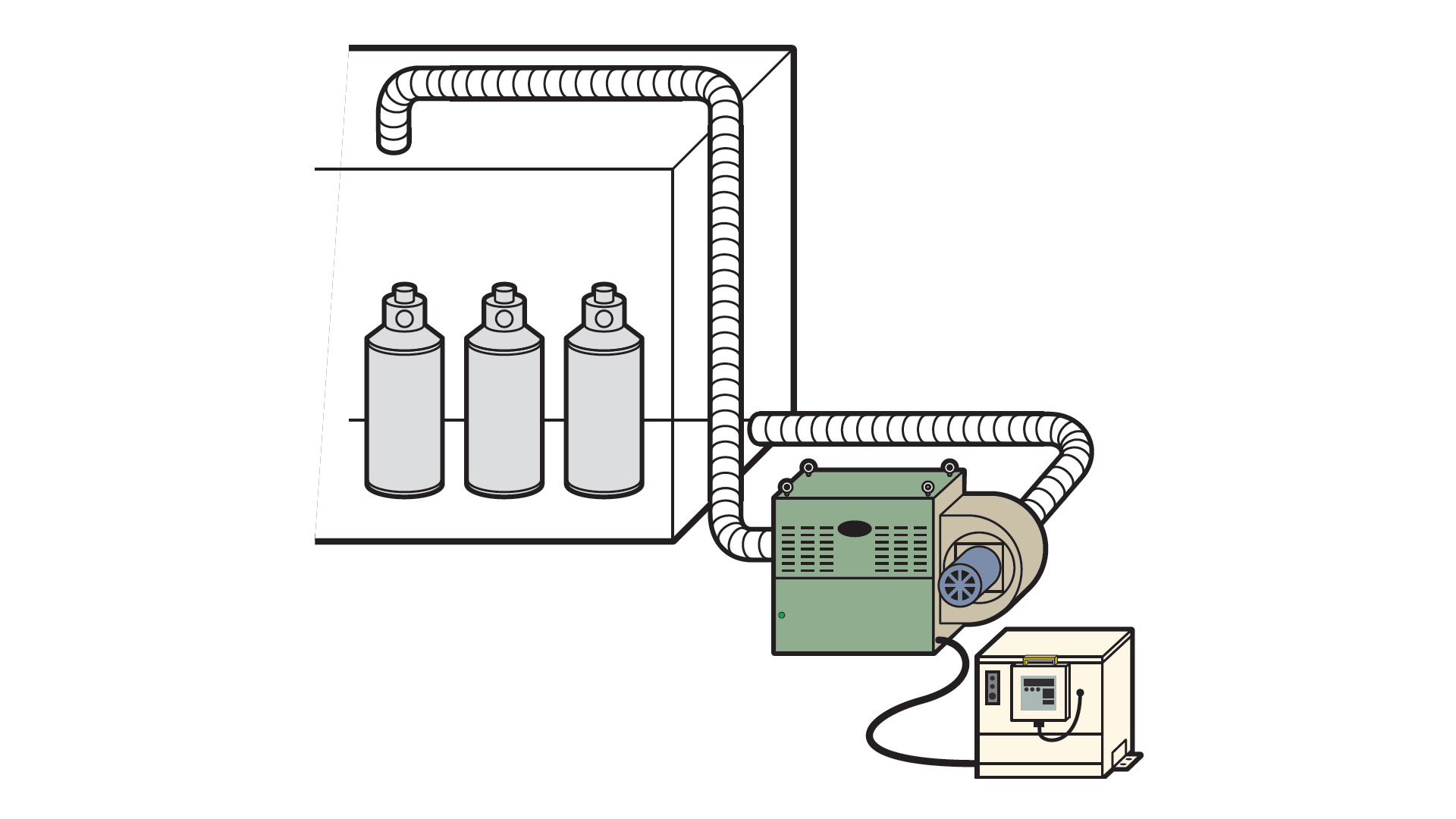

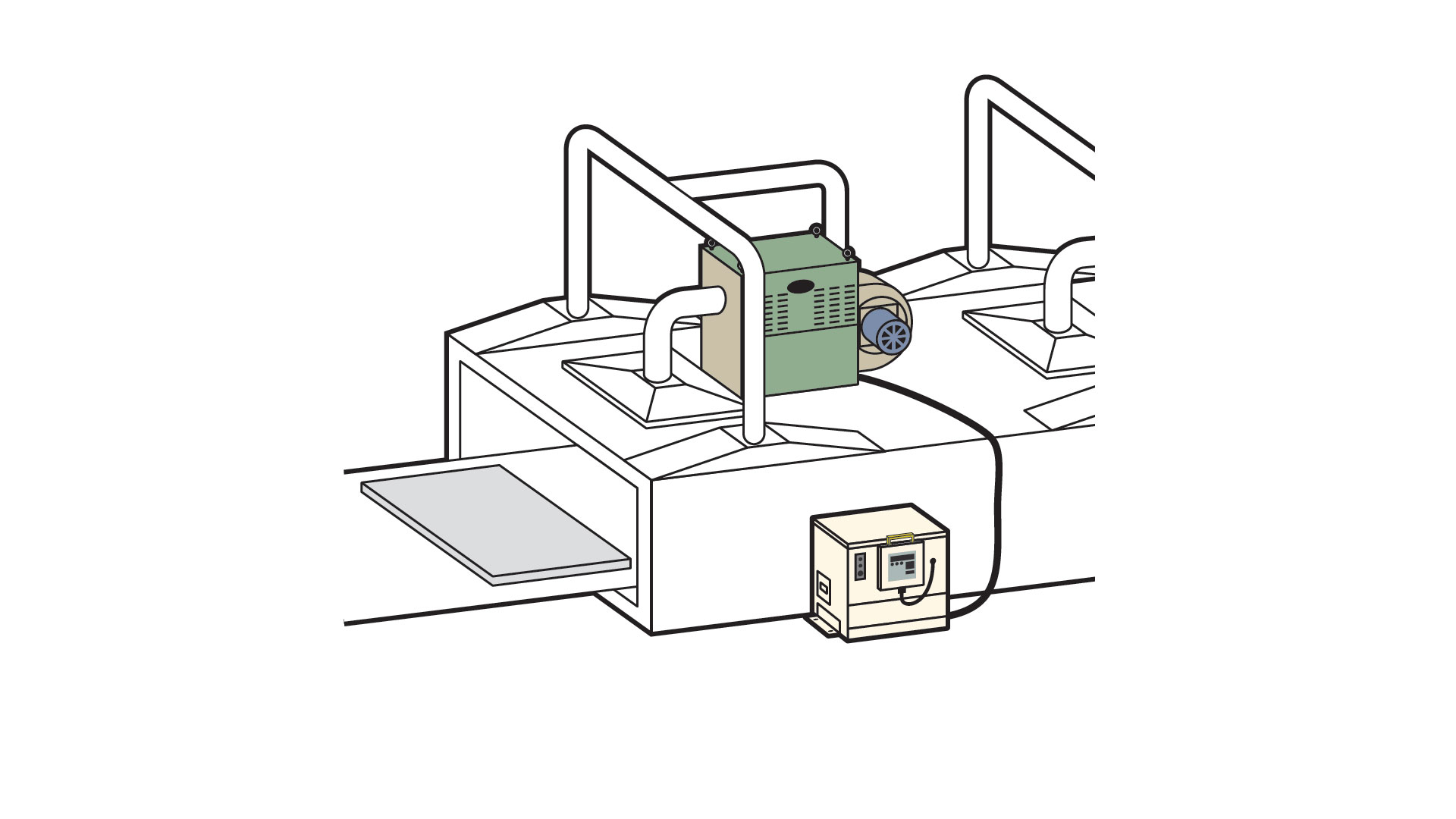

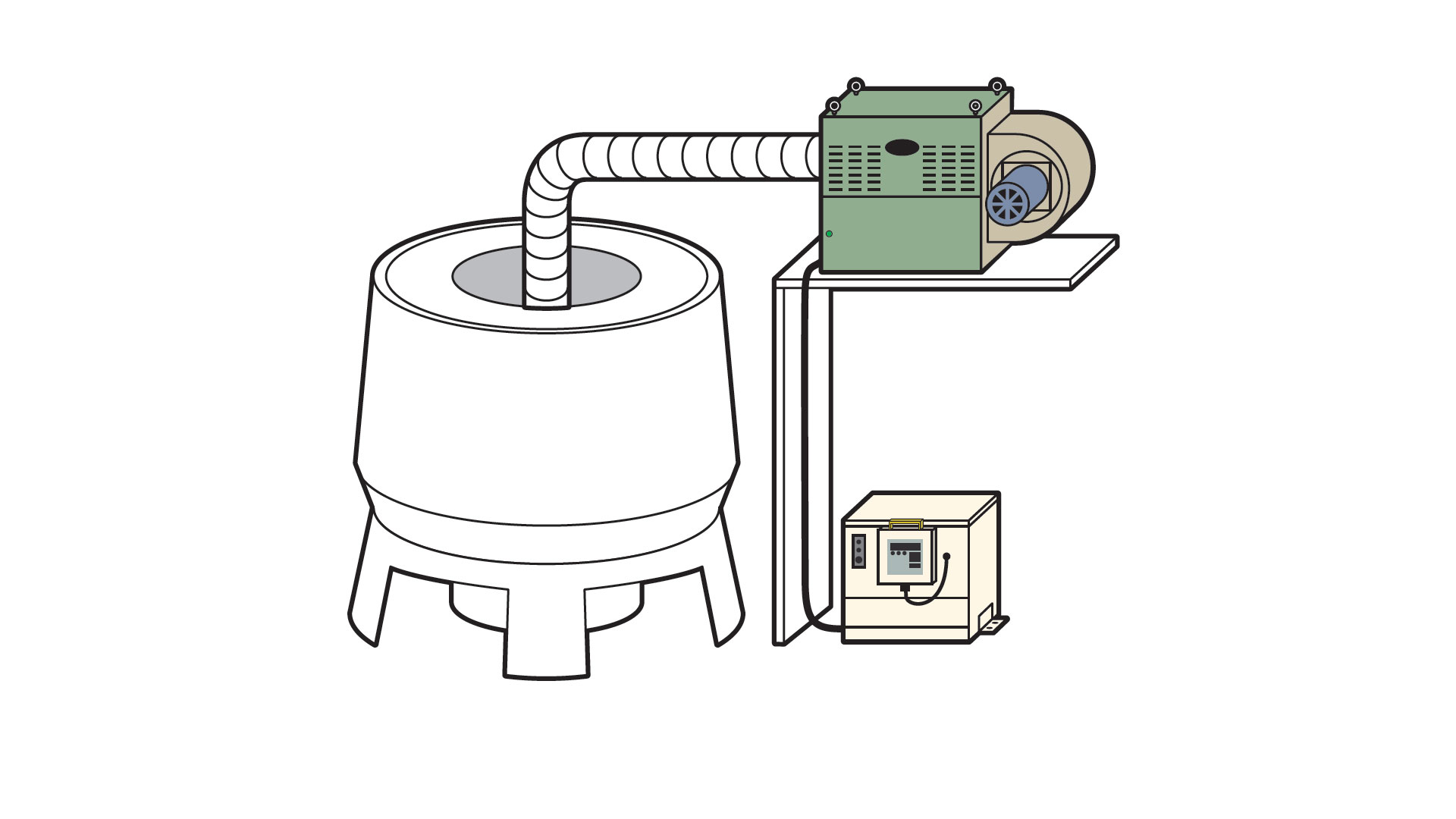

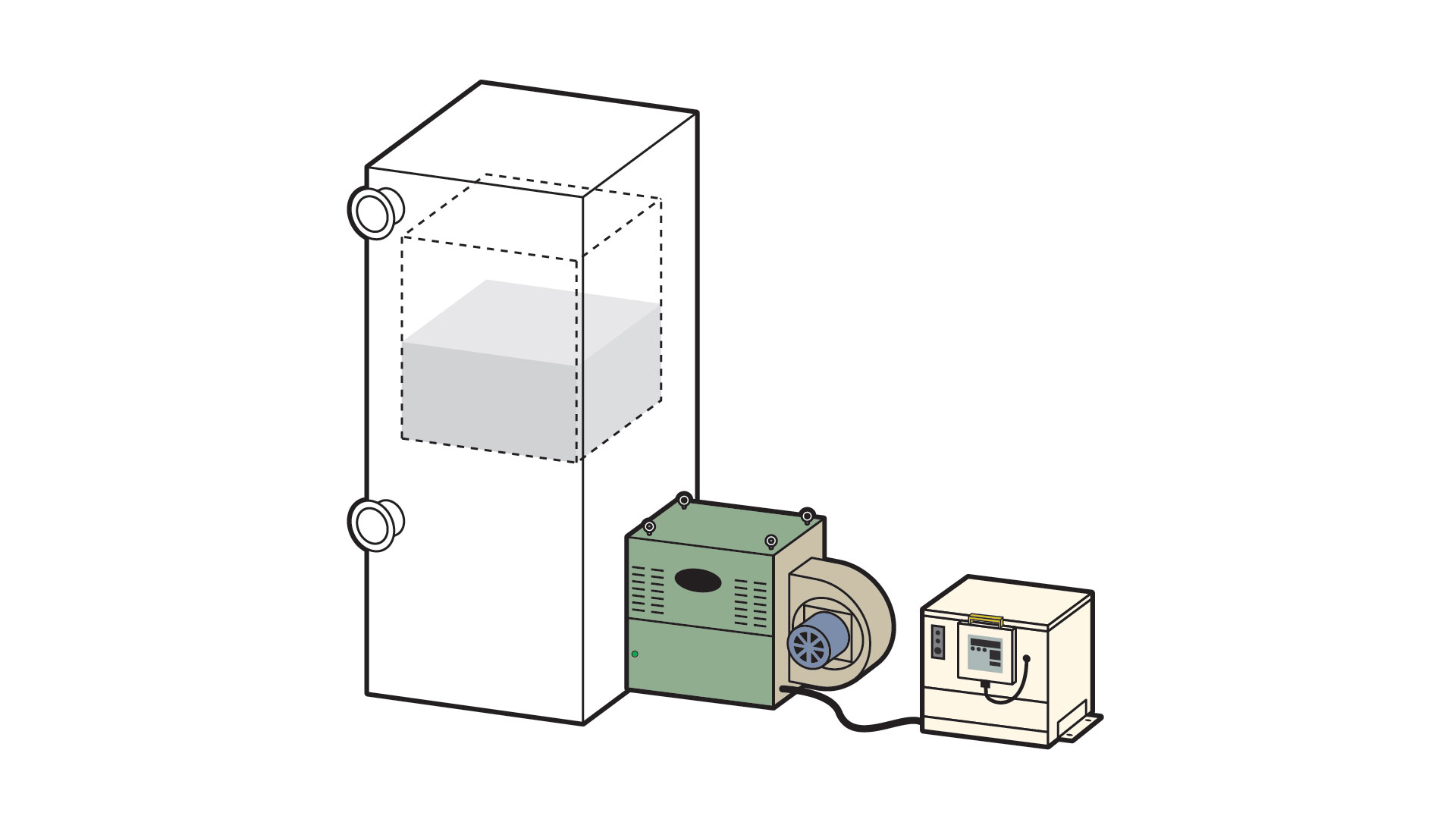

Typical Applications 用途例

Our products can also be used for many other applications. Please feel free to contact us for further consultation.

これ以外にもさまざまな用途にご使用いただけます。ご相談下さい。

Related Products　類似品

DHX01 Series (500 °C Specification)　DHX01シリーズ(500℃仕様)　Block Heater　ブロックヒータ　 Duct Heater　ダクトヒータ　 Unit Heater (Without Control)　ユニットヒータ(制御無し)　XS Series　XSシリーズ　 SL Series　SLシリーズ

Standard Specifications List　標準仕様一覧表

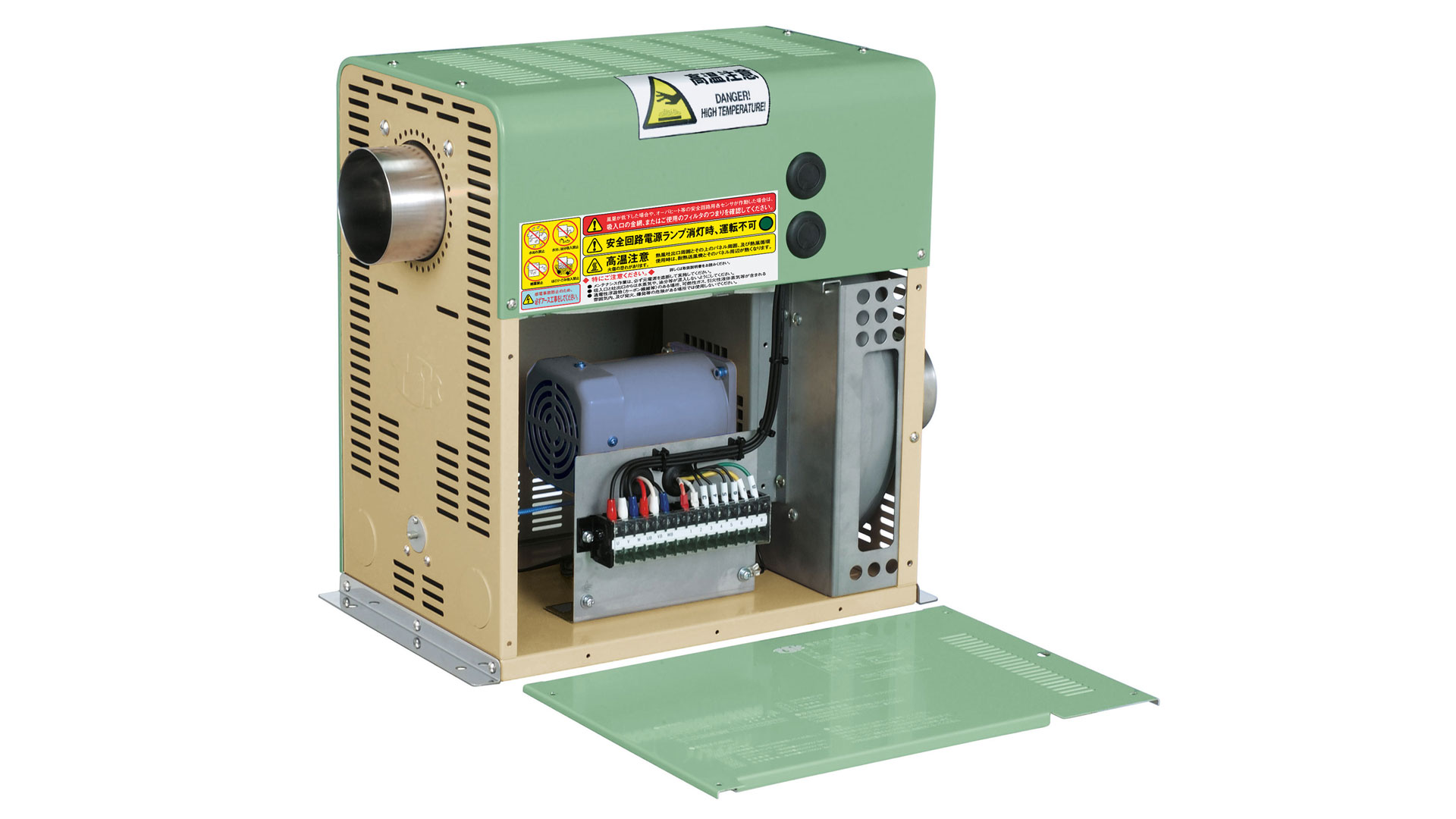

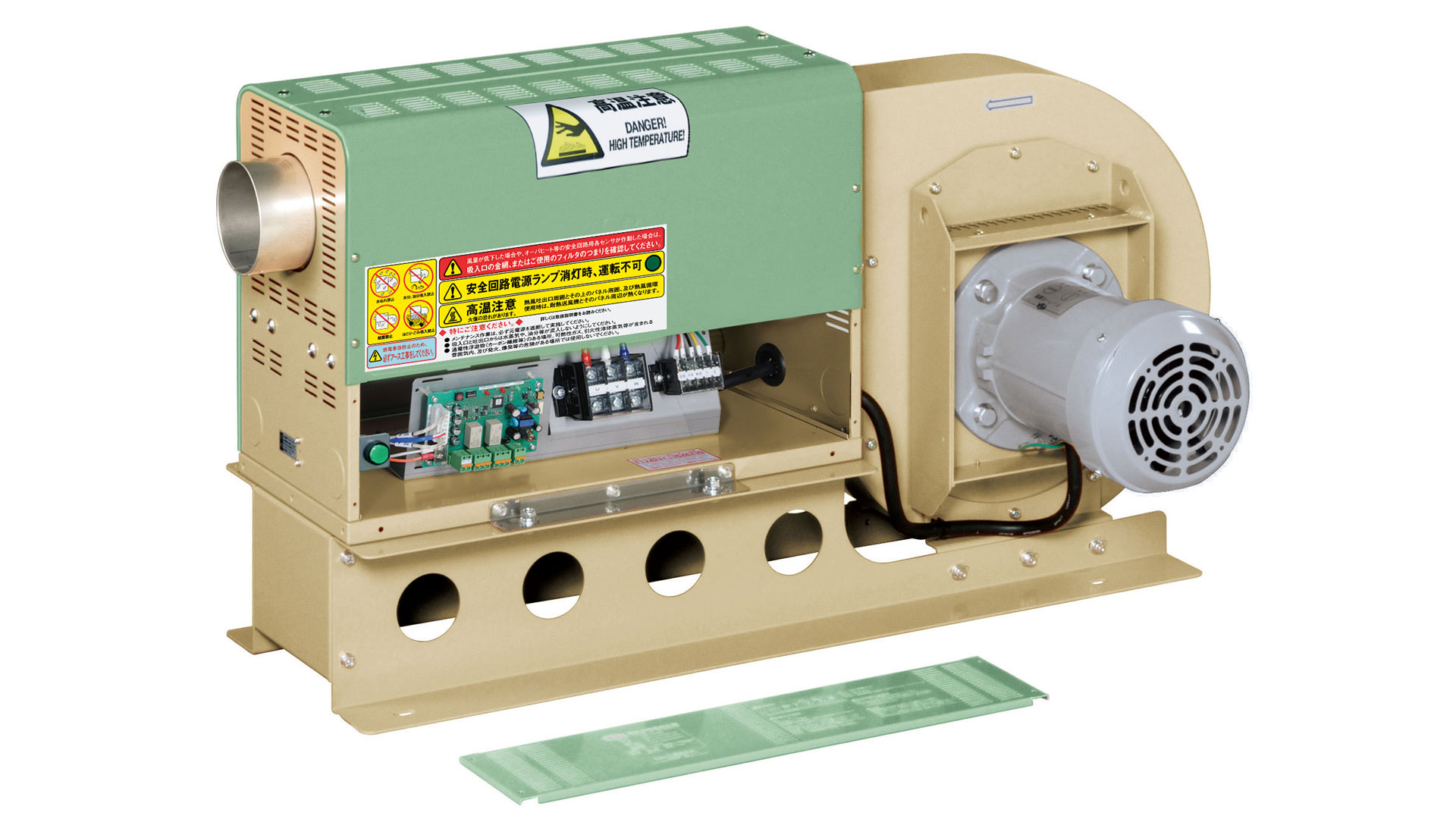

Model	TSK-17B
Type 品番	3200-3-008Y	3200-5-008Y
Power Supply 電源 50Hz/60Hz	3-phase 380 V / 400 V / 415 V / 440 V, 50/60 Hz Factory-set to your specified voltage (specify when ordering). 工場出荷時設定電圧（ご注文時にご指定ください）。
Heater Capacity ヒータ容量	3kW	5kW
Max Hot Air Temp. 最高熱風温度	300 °C （up to 350 °C when used with dedicated control panel) 300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp. 最高吸込温度	140 °C
Max Air Volume 最大風量	2.6 / 3.1 m³ / min
Max Static Pressure 最高静圧	0.67 / 0.95 kPa
	Specifications 仕様 Performance Curve 性能曲線 Outline Drawing 標準品外形図

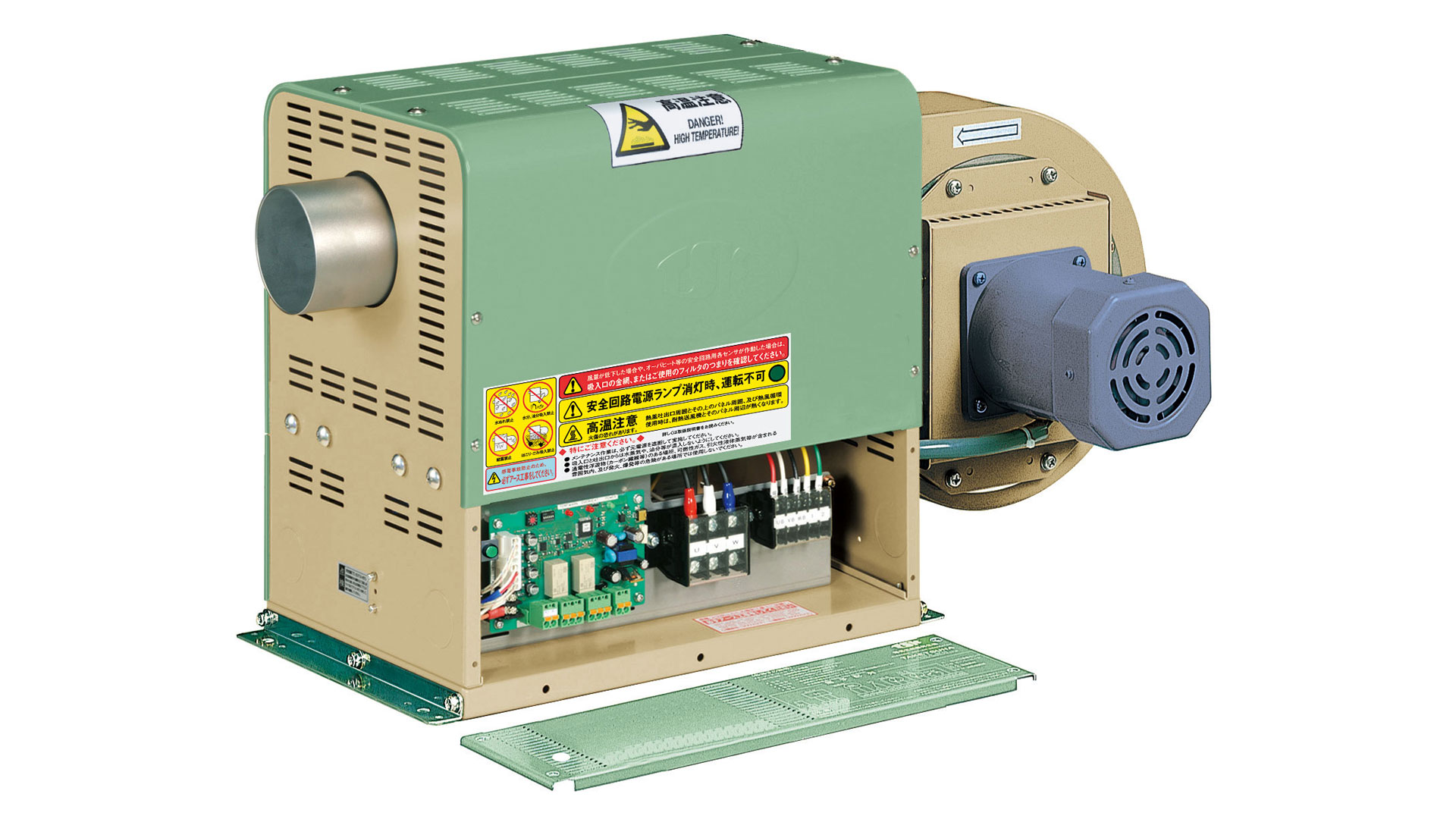

Model	TSK-22B
Type	3380～440-3-013YA-LB	3380~440-5-013YA-LB
Power Supply	3-phase 380 V / 400 V / 415 V / 440 V, 50/60 Hz Factory-set to your specified voltage (specify when ordering).
Heater Capacity	3 kW	5 kW
Max Hot Air Temp.	300 °C (up to 350 °C with dedicated control panel)
Max Inlet Air Temp.	230 °C
Max Air Volume	4.6 / 4.6 m³ / min
Max Static Pressure	0.85 / 1.20 kPa
	仕様性能曲線標準品外形図

Model	TSK-32B
Type	3380~440-7.5-013YA-LB
Power Supply	3-phase 380 V / 400 V / 415 V / 440 V, 50/60 Hz Factory-set to your specified voltage (specify when ordering).
Heater Capacity	7.5kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
Max Air Volume	4.6/4.6 m³/min
Max Static Pressure	0.85/1.20 kPa
	仕様性能曲線標準品外形図

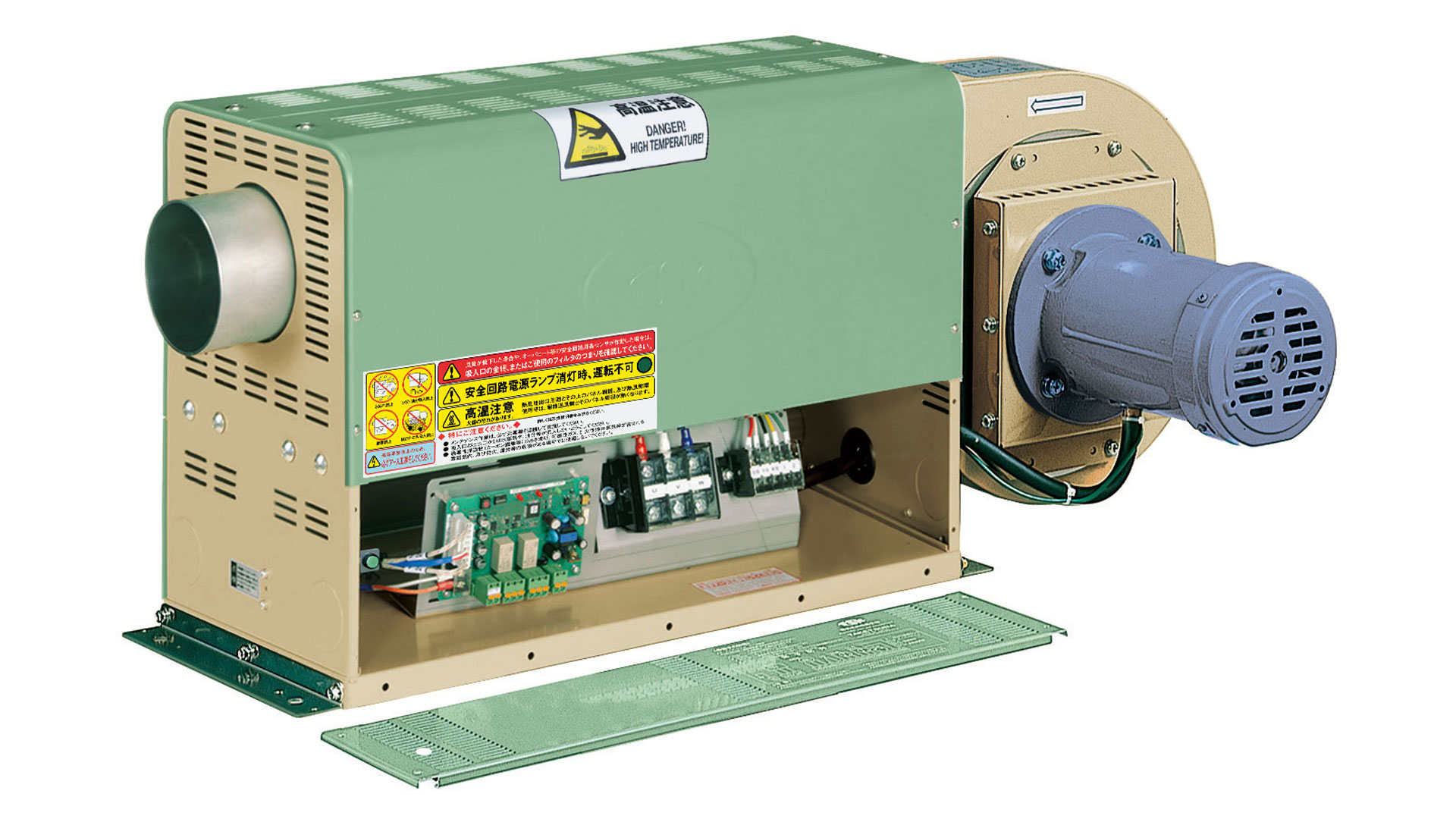

Model	TSK-42B
Type	3380~440-8-025Y-LB
Power Supply	3-phase 380 V / 400 V / 415 V / 440 V, 50/60 Hz Factory-set to your specified voltage (specify when ordering).
Heater Capacity	8 kW
Max Hot Air Temp.	300 °C (up to 350 °C with dedicated control panel)
Max Inlet Air Temp.	230 ℃
Max Air Volume	7.2 / 7.5 m³ / min
Max Static Pressure	1.10 / 1.52 kPa
	仕様性能曲線標準品外形図

Model	TSK-52B
Type	3380~440-10-025Y-LB	3380~440-15-025Y-LB
Power Supply	3-phase 380 V / 400 V / 415 V / 440 V, 50/60 Hz Factory-set to your specified voltage (specify when ordering).
Heater Capacity	10 kW	15 kW
Max Hot Air Temp.	300 °C (up to 350 °C with dedicated control panel)
Max Inlet Air Temp.	230 ℃
Max Air Volume	7.2 / 7.5 m³ / min
Max Static Pressure	1.10 / 1.52 kPa
	仕様性能曲線標準品外形図

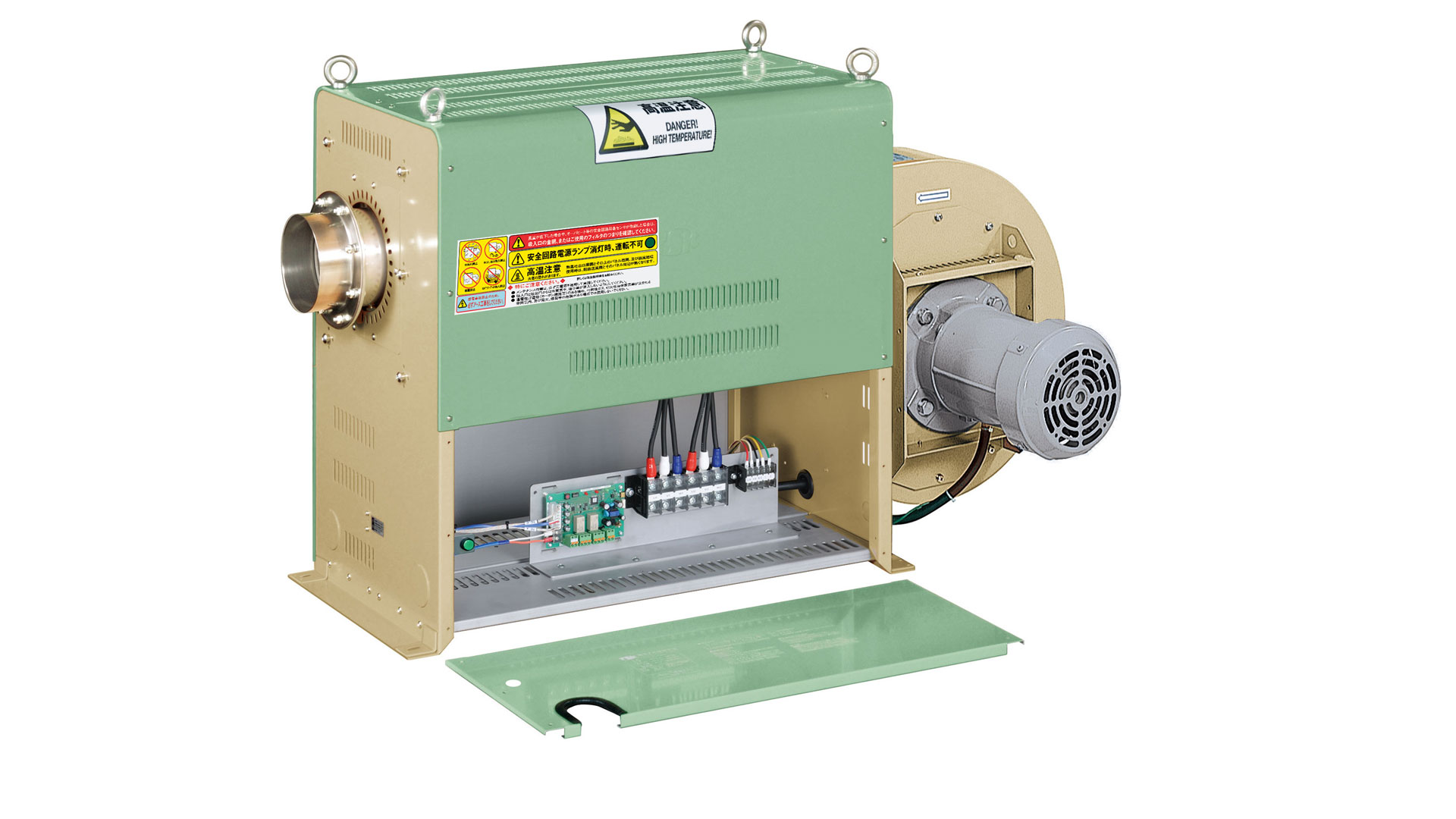

Model	TSK-62B
Type	3200-15-075Y-LB
Power Supply	3相200V / 3相200V･220V
Heater Capacity	15kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
Max Air Volume	15.7/11.6 m³/min
Max Static Pressure	1.75/2.40 kPa
	仕様性能曲線標準品外形図

Model	TSK-72B
Type	3200-20-075Y-LB
Power Supply	3相200V / 3相200V･220V
Heater Capacity	20kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
Max Air Volume	15.7/11.6 m³/min
Max Static Pressure	1.75/2.40 kPa
	仕様性能曲線標準品外形図

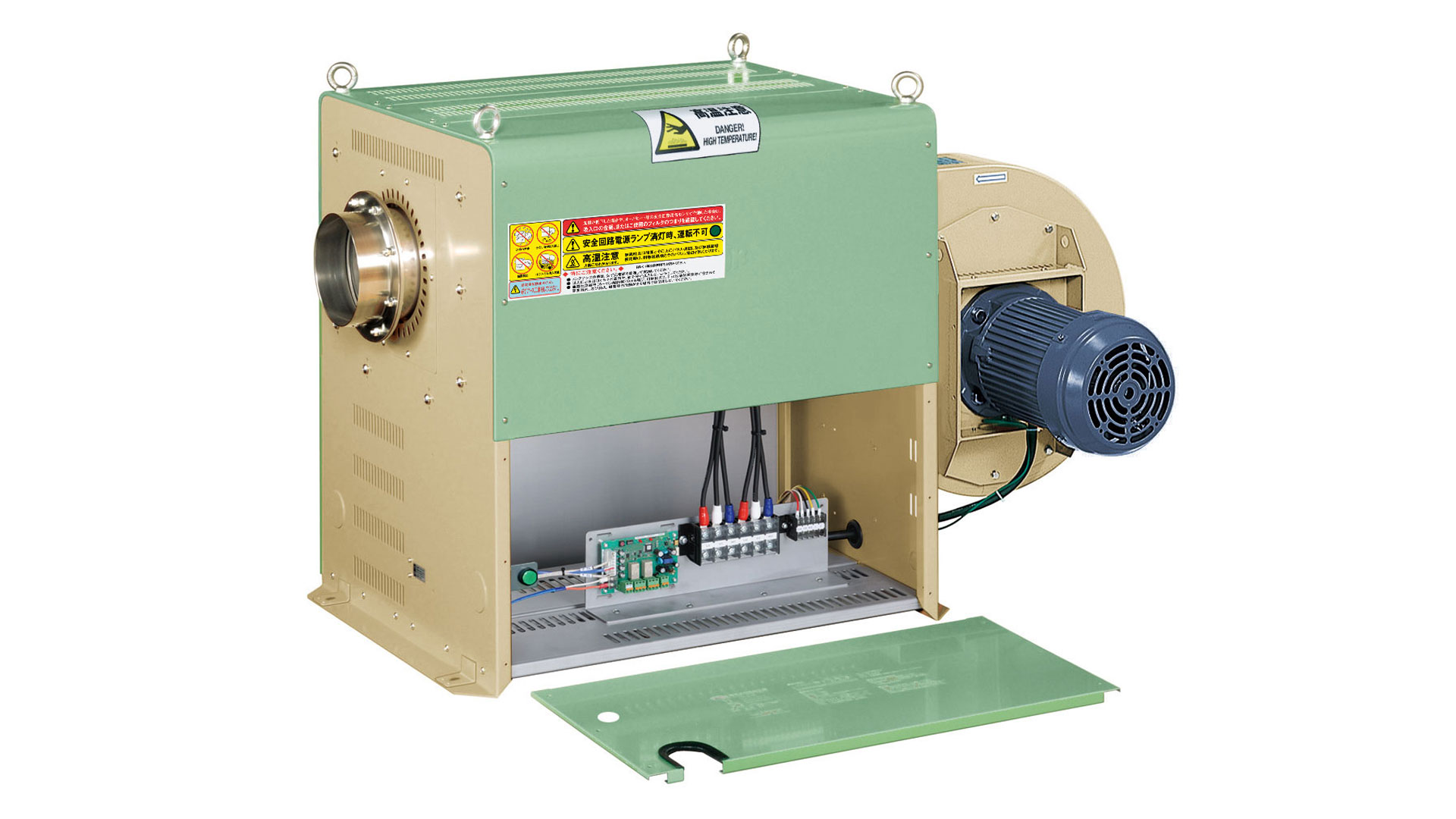

Model	TSK-82B
Type	3200-30-1.5Y-LB
Power Supply	3相200V / 3相200V･220V
Heater Capacity	30kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
Max Air Volume	24.1/23.3 m³/min
Max Static Pressure	2.00/2.83 kPa
	仕様性能曲線標準品外形図

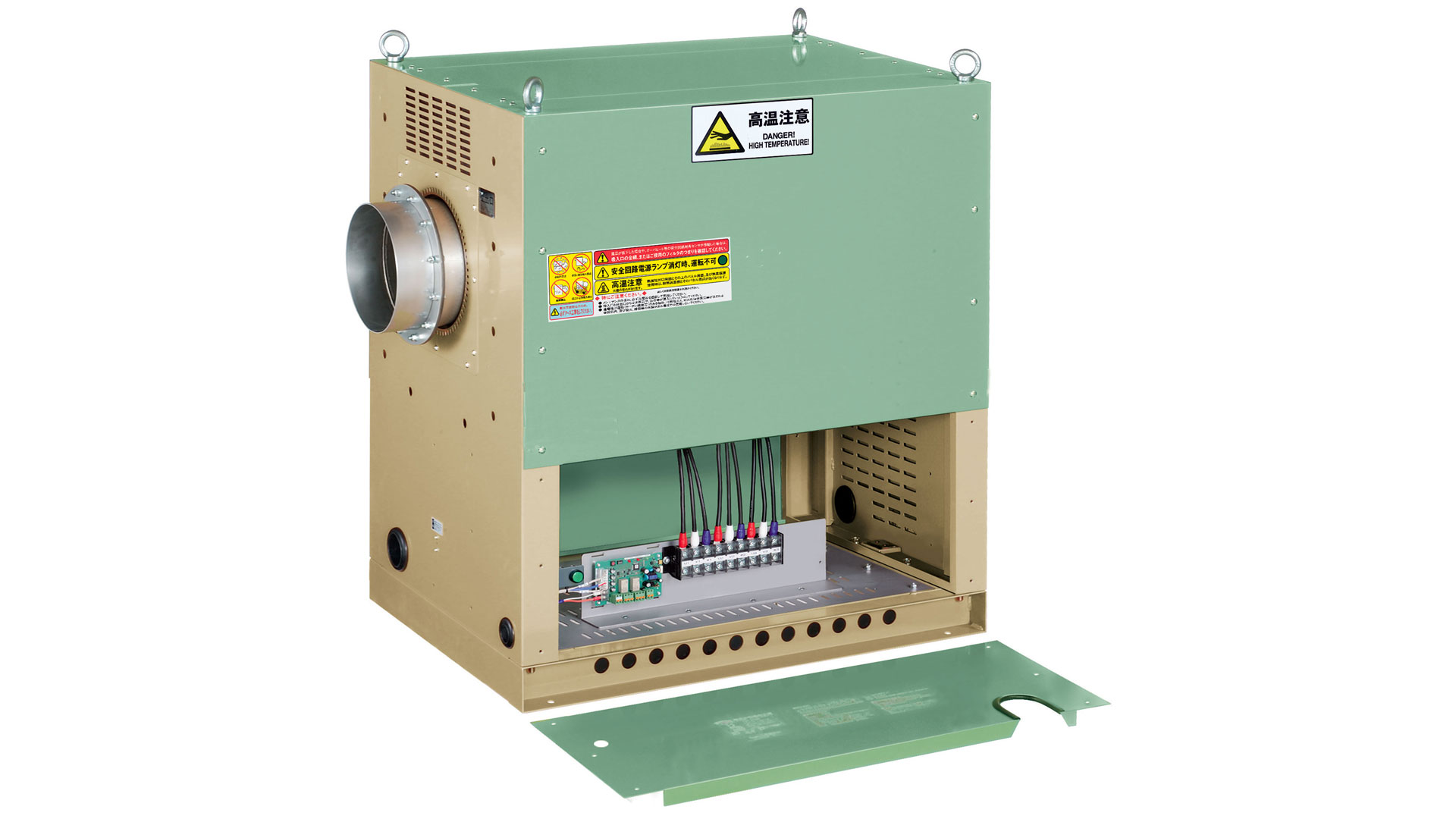

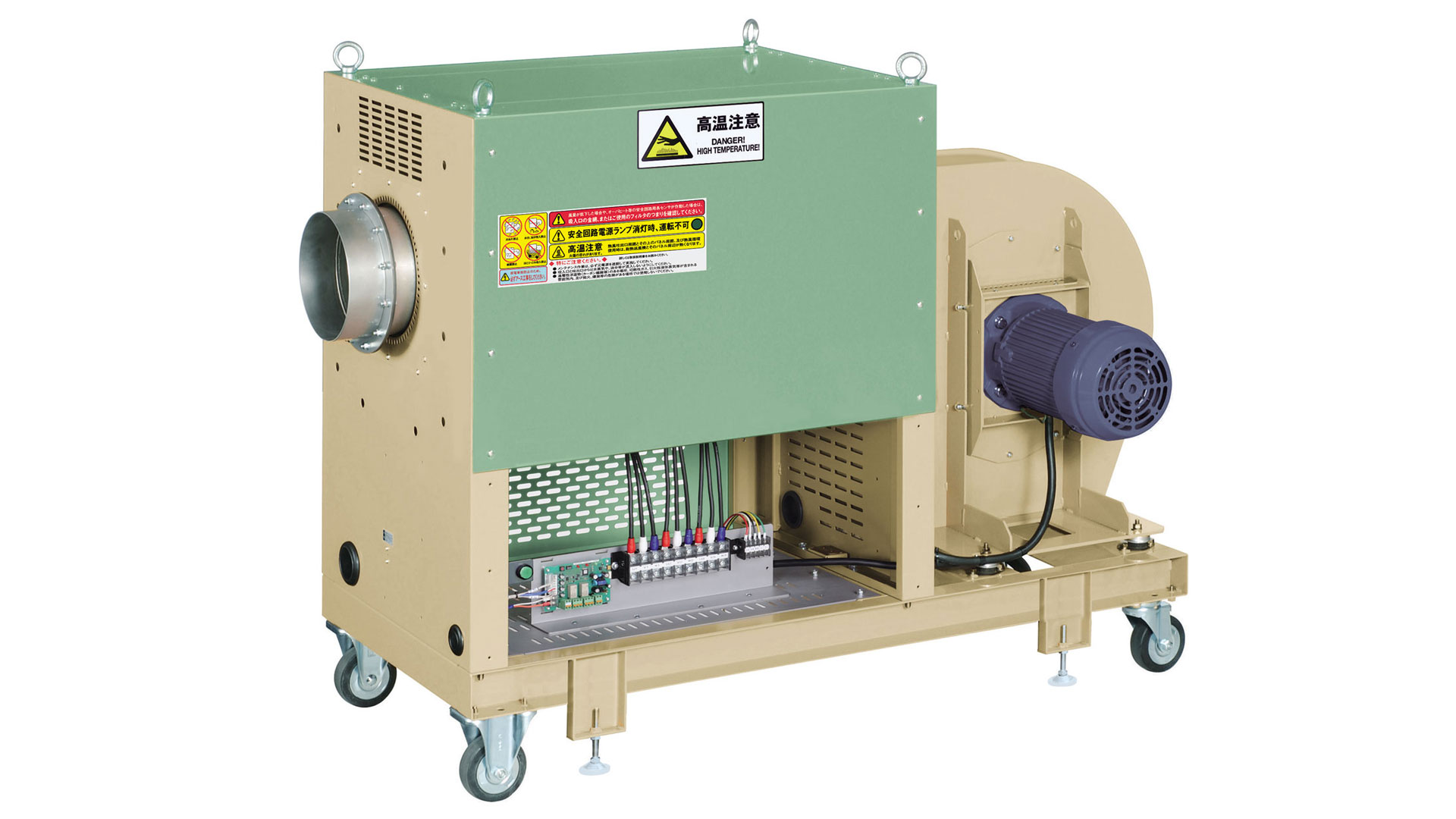

Model	TSK-92B
Type	3200-35-2.2Y-LB
Power Supply	3相200V / 3相200V･220V
Heater Capacity	35kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
Max Air Volume	34.8/29.1 m³/min
Max Static Pressure	2.8/3.9 kPa
	仕様性能曲線標準品外形図

Model	TSK-102B
Type	3200-45-2.2Y-LB
Power Supply	3相200V / 3相200V･220V
Heater Capacity	45kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
Max Air Volume	34.8/29.1 m³/min
Max Static Pressure	2.8/3.9 kPa
	仕様性能曲線標準品外形図

Model	TSK-122B
Type	3200-60-3.7Y-LB	3200-80-3.7Y-LB
Power Supply	3相200V / 3相200V･220V
Heater Capacity	60kW	80kW
Max Hot Air Temp.	300℃
Max Inlet Air Temp.	230℃
Max Air Volume	49/37 m³/min
Max Static Pressure	3.5/5.1 kPa
	仕様性能曲線標準品外形図

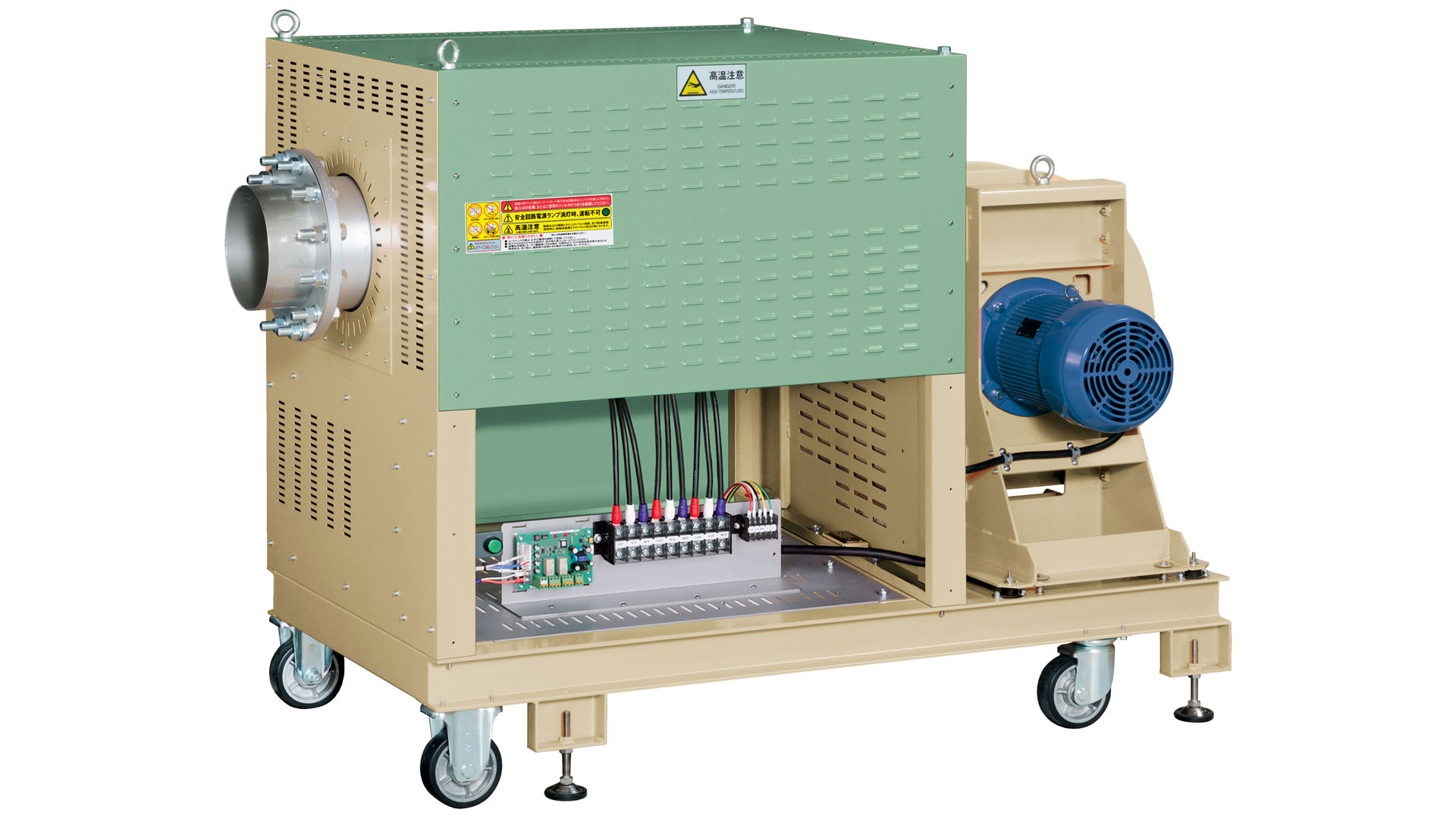

Model	TSK-132B
Type	3200-60-5.5Y-LB	3200-80-5.5Y-LB
Power Supply	3相200V / 3相200V･220V
Heater Capacity	60kW	80kW
Max Hot Air Temp.	300℃
Max Inlet Air Temp.	230℃
Max Air Volume	60/45 m³/min
Max Static Pressure	4.1/6.0 kPa
	仕様性能曲線標準品外形図

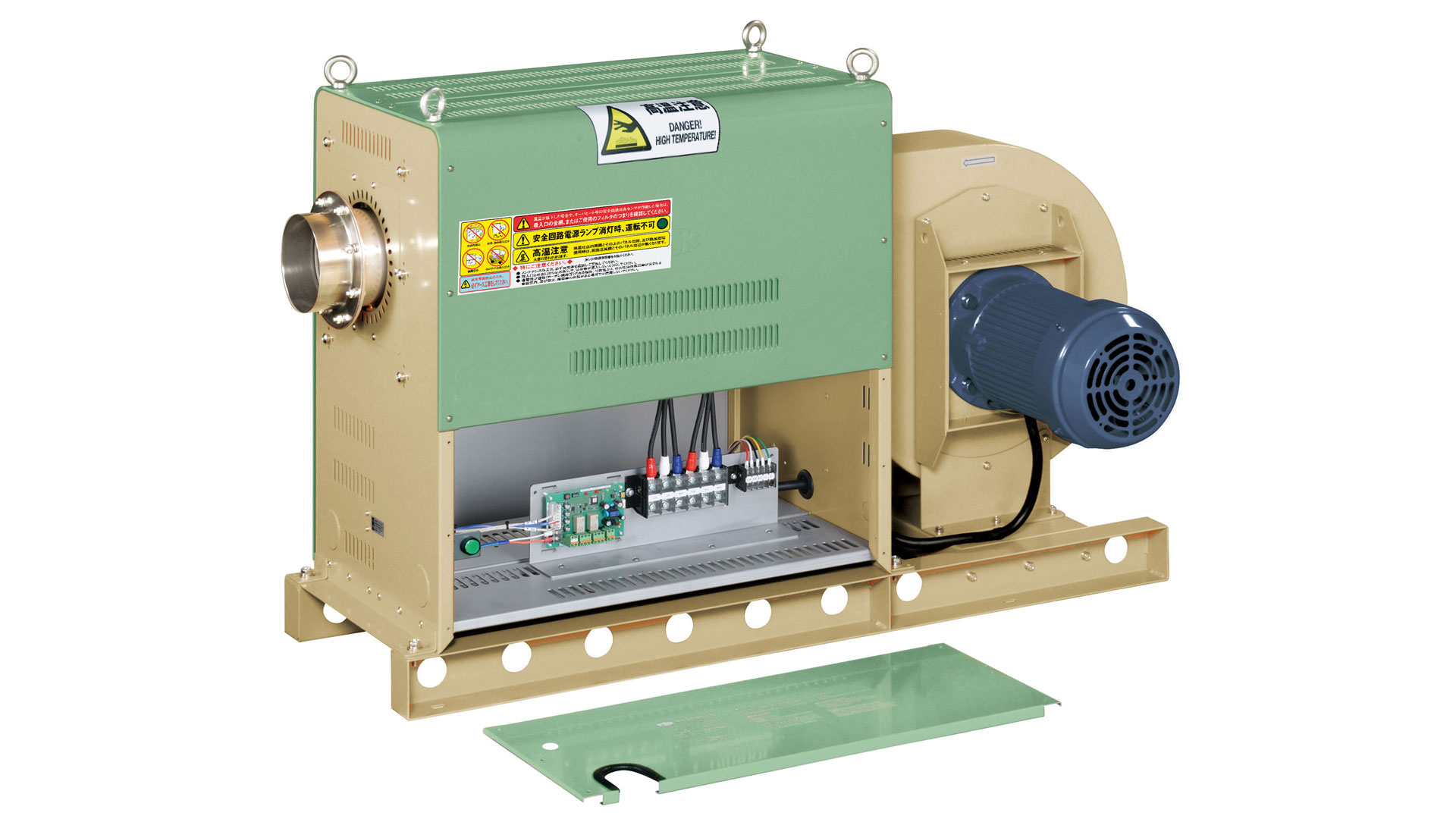

Model	TSK-42BS
Type	3200-8-075SY-LB
Power Supply	3相200V / 3相200V･220V
Heater Capacity	8kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
Max Air Volume	11.5/11.6 m³/min
Max Static Pressure	1.75/2.40 kPa
	仕様性能曲線標準品外形図

Model	TSK-52BS
Type	3200-10-075SY-LB	3200-15-075SY-LB
Power Supply	3相200V / 3相200V･220V
Heater Capacity	10kW	15kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
Max Air Volume	11.5/11.6 m³/min
Max Static Pressure	1.75/2.40 kPa
	仕様性能曲線標準品外形図

Model	TSK-62BS
Type	3200-15-1.5SY-LB
Power Supply	3相200V / 3相200V･220V
Heater Capacity	15kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
Max Air Volume	20.9/23.2 m³/min
Max Static Pressure	1.95/2.72 kPa
	仕様性能曲線標準品外形図

Model	TSK-72BS
Type	3200-20-1.5SY-LB
Power Supply	3相200V / 3相200V･220V
Heater Capacity	20kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
Max Air Volume	20.9/23.2 m³/min
Max Static Pressure	1.95/2.72 kPa
	仕様性能曲線標準品外形図

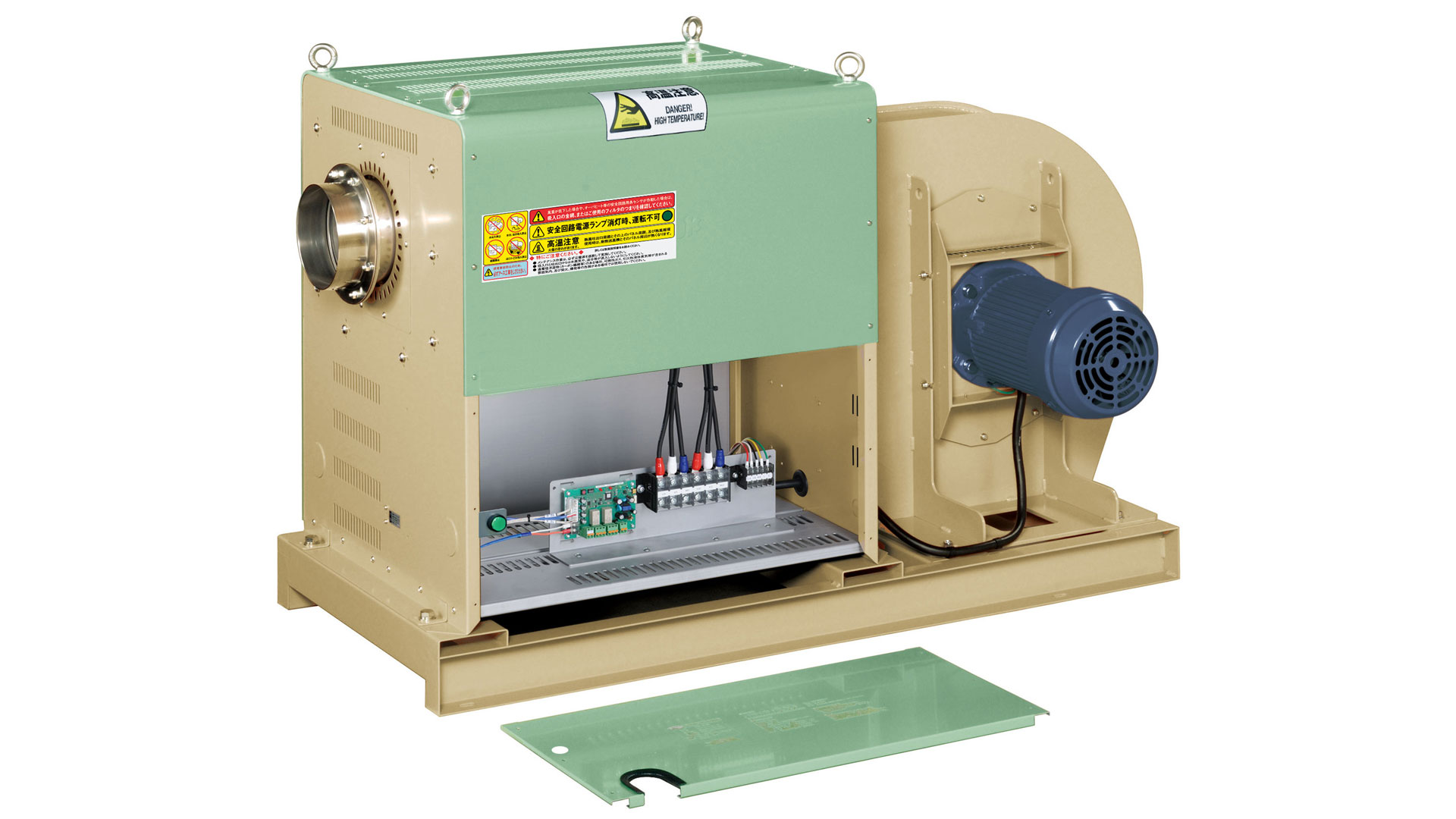

Model	TSK-82BS
Type	3200-30-2.2SY-LB
Power Supply	3相200V / 3相200V･220V
Heater Capacity	30kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
Max Air Volume	30.6/29.0 m³/min
Max Static Pressure	2.70/3.80 kPa
	仕様性能曲線標準品外形図

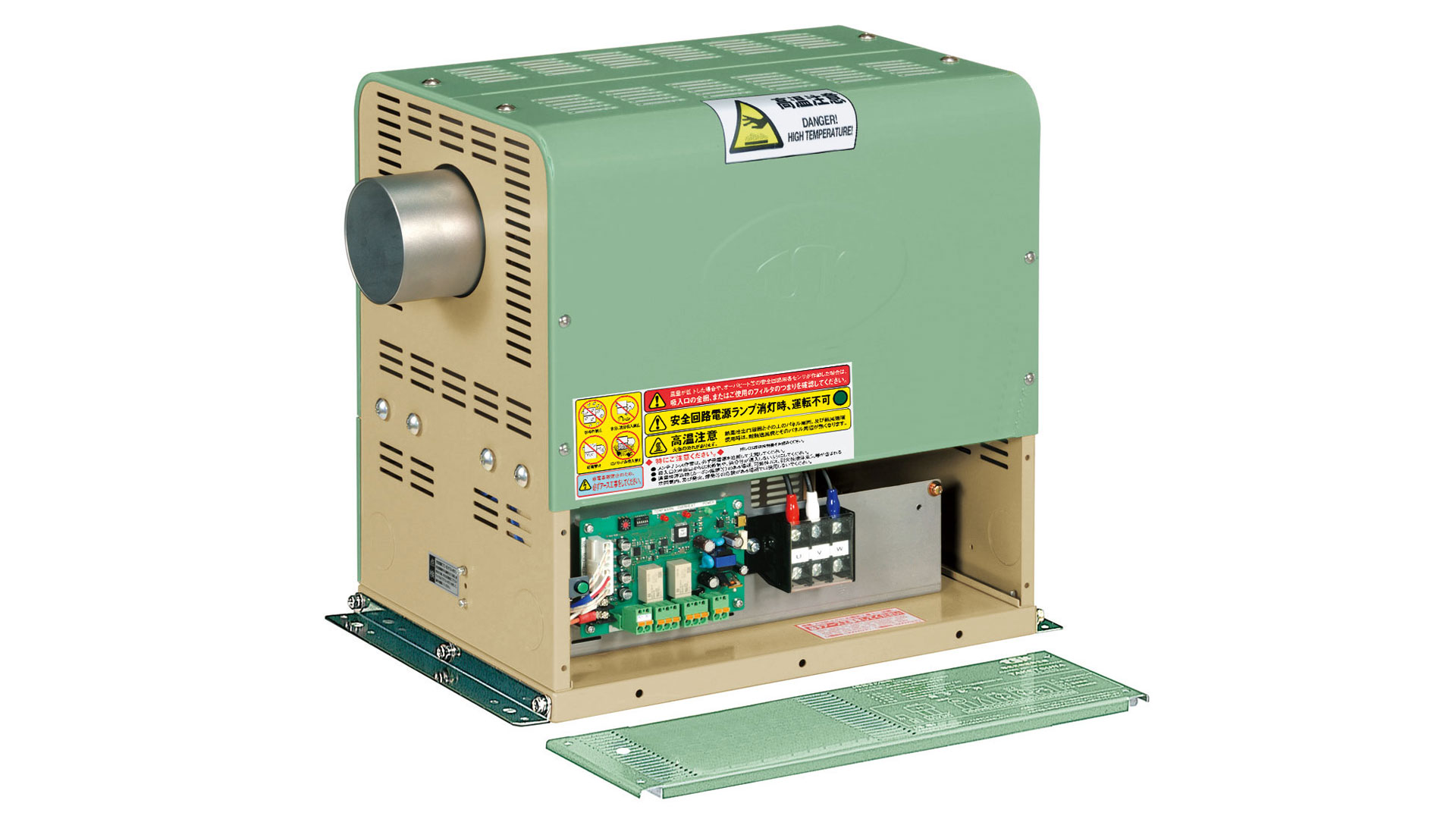

Model	TSK-22BF
Type	3200-3	3200-5
Power Supply	3相200V･220V
Heater Capacity	3kW	5kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
適合風量と圧力損失	6.0 m³/min（ヒータ部圧損1.0kPa）
ヒータケース耐圧	19.6 kPa以下
	仕様標準品外形図

Model	TSK-32BF
Type	3200-7.5
Power Supply	3相200V･220V
Heater Capacity	7.5kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
適合風量と圧力損失	6.0 m³/min（ヒータ部圧損1.0kPa）
ヒータケース耐圧	19.6 kPa以下
	仕様標準品外形図

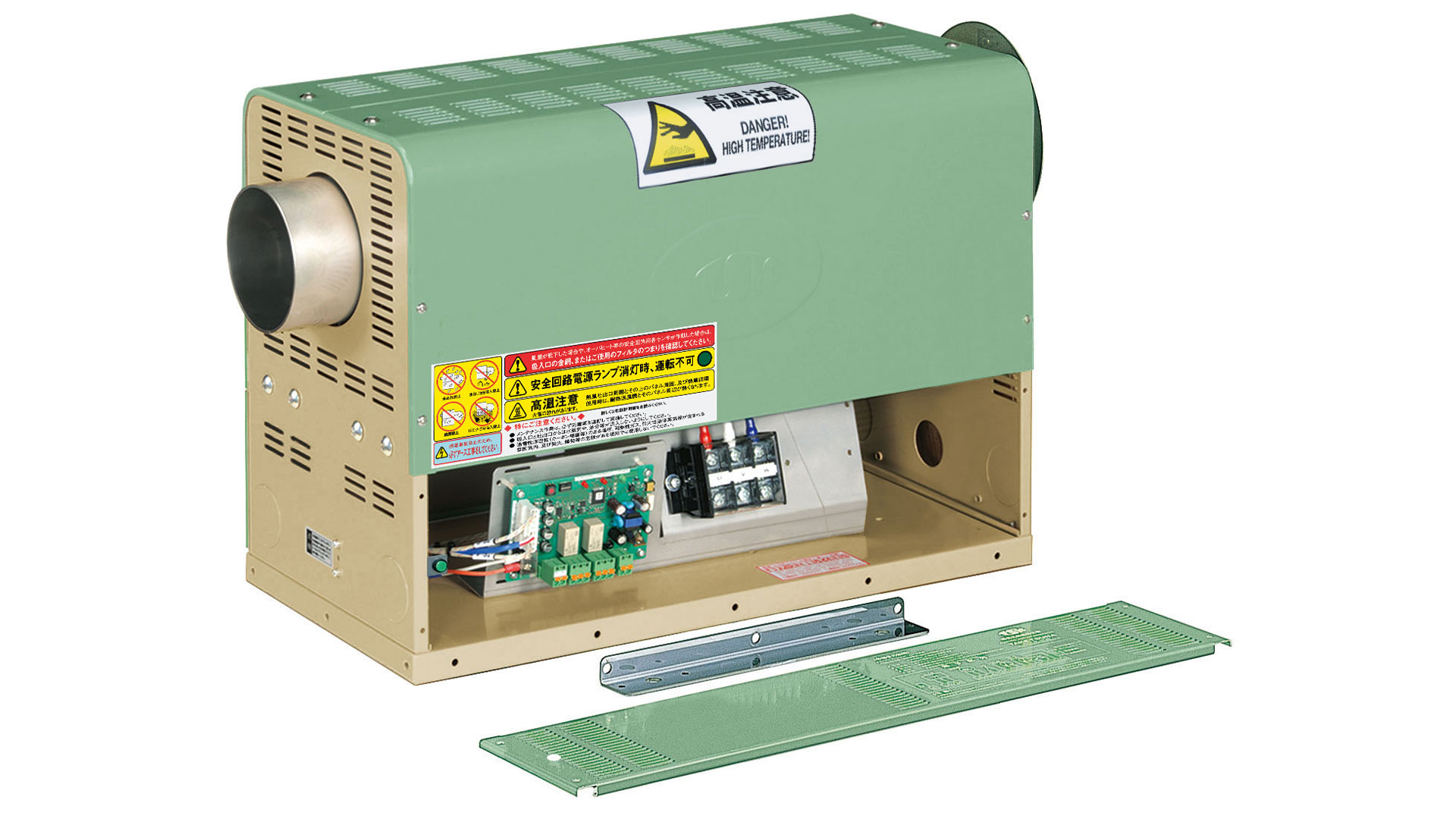

Model	TSK-42BF
Type	3200-8
Power Supply	3相200V･220V
Heater Capacity	8kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
適合風量と圧力損失	10 m³/min（ヒータ部圧損0.6kPa）
ヒータケース耐圧	19.6 kPa以下
	仕様標準品外形図

Model	TSK-52BF
Type	3200-10	3200-15
Power Supply	3相200V･220V
Heater Capacity	10kW	15kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
適合風量と圧力損失	10 m³/min（ヒータ部圧損0.6kPa）
ヒータケース耐圧	19.6 kPa以下
	仕様標準品外形図

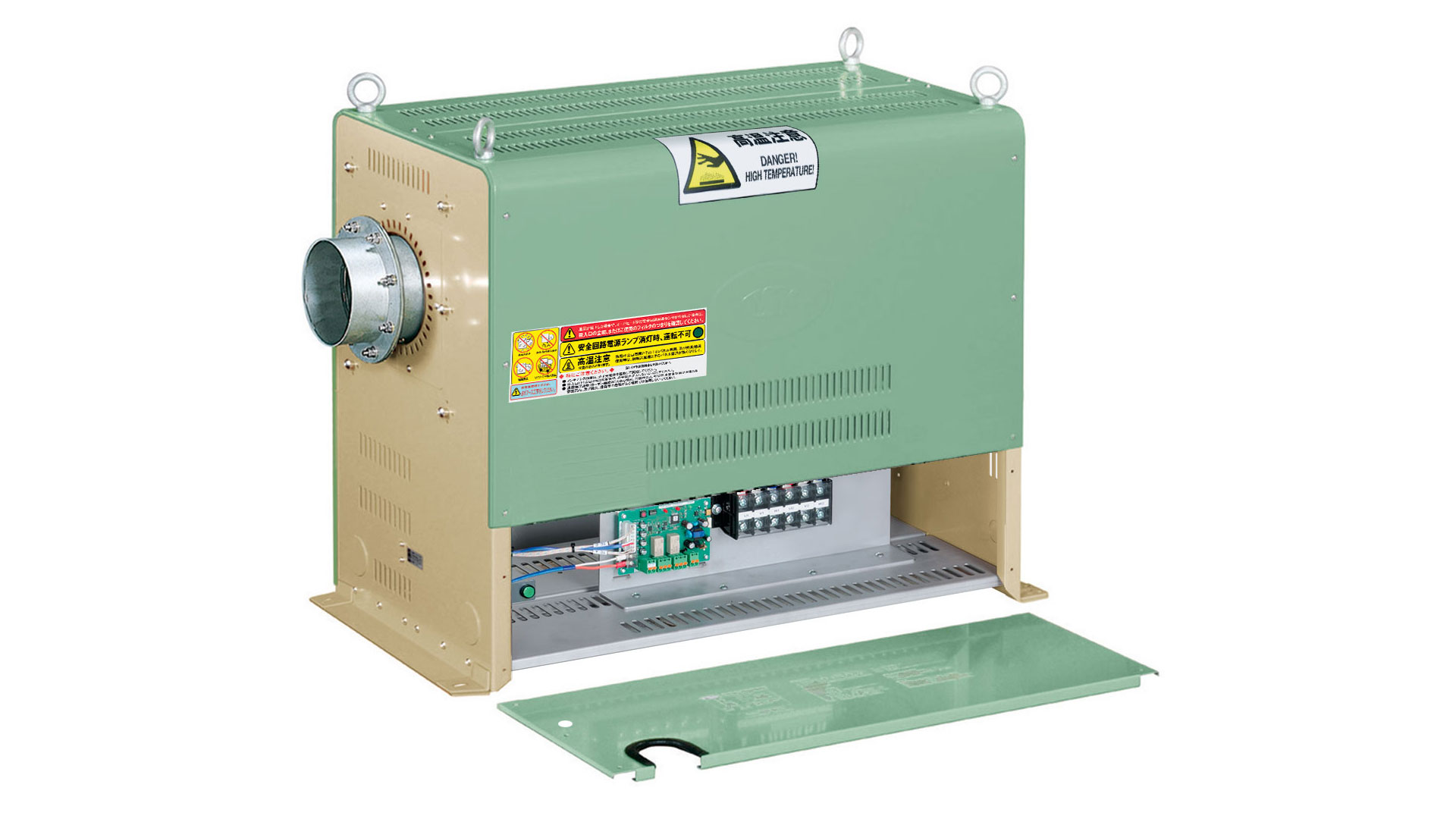

Model	TSK-62BF
Type	3200-15
Power Supply	3相200V･220V
Heater Capacity	15kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
適合風量と圧力損失	20 m³/min（ヒータ部圧損1.5kPa）
ヒータケース耐圧	9.8 kPa以下
	仕様標準品外形図

Model	TSK-72BF
Type	3200-20
Power Supply	3相200V･220V
Heater Capacity	20kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
適合風量と圧力損失	20 m³/min（ヒータ部圧損1.5kPa）
ヒータケース耐圧	9.8 kPa以下
	仕様標準品外形図

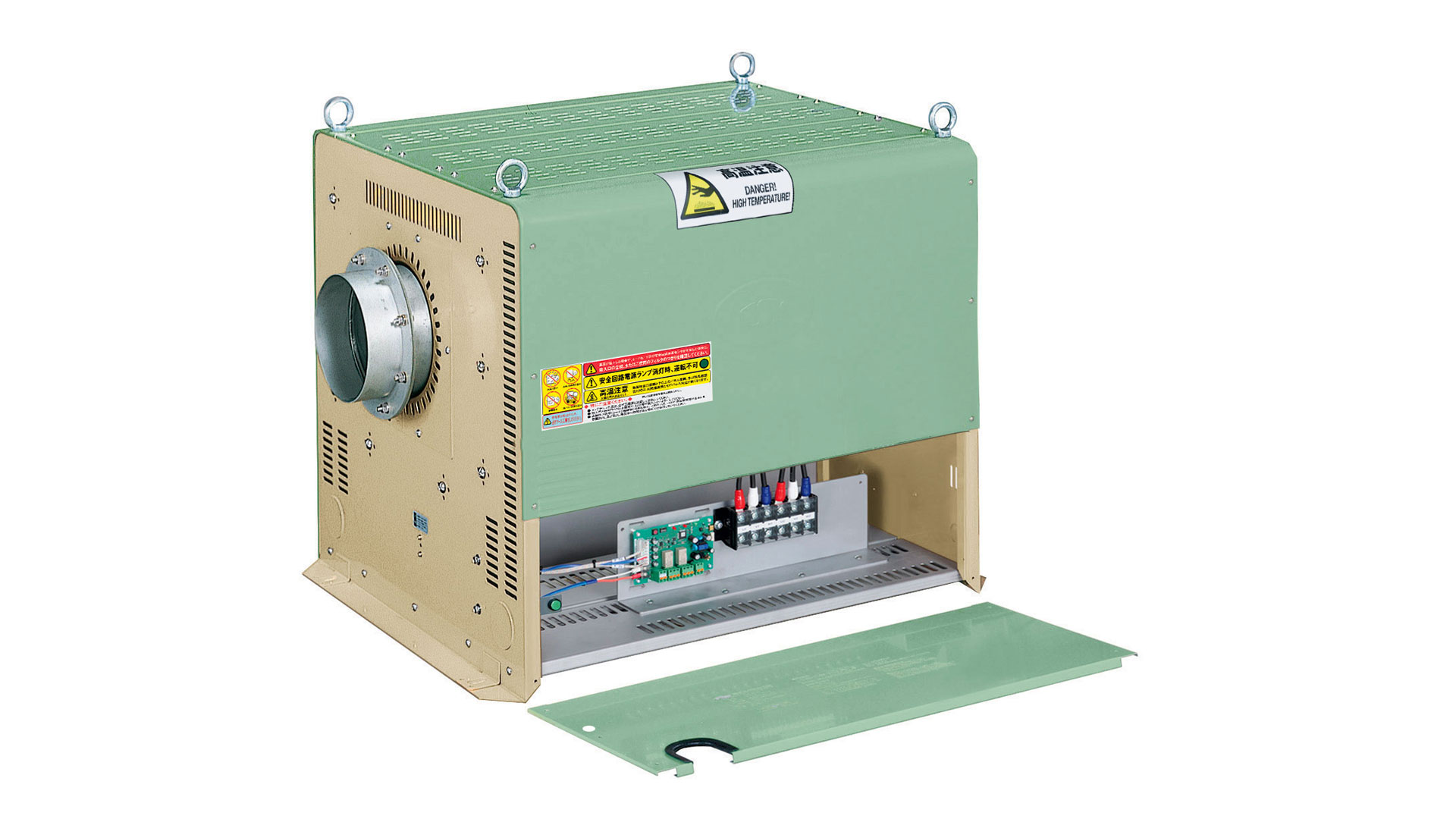

Model	TSK-82BF
Type	3200-30
Power Supply	3相200V･220V
Heater Capacity	30kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
適合風量と圧力損失	30 m³/min（ヒータ部圧損1.0kPa）
ヒータケース耐圧	9.8 kPa以下
	仕様標準品外形図

Model	TSK-92BF
Type	3200-35
Power Supply	3相200V･220V
Heater Capacity	35kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
適合風量と圧力損失	40 m³/min（ヒータ部圧損0.85kPa）
ヒータケース耐圧	9.8 kPa以下
	仕様標準品外形図

Model	TSK-102BF
Type	3200-45
Power Supply	3相200V･220V
Heater Capacity	45kW
Max Hot Air Temp.	300℃（専用制御盤にて350℃使用可能）
Max Inlet Air Temp.	230℃
適合風量と圧力損失	40 m³/min（ヒータ部圧損0.85kPa）
ヒータケース耐圧	9.8k Pa以下
	仕様標準品外形図

Model	専用自動温度調節器高性能タイプ TRT20A
Type	ご使用の熱風発生機の品番
Power Supply	3相200V･220V / 3相200V･220V
適合熱風発生機	TSK-17B
ヒータ制御容量･最大負荷電流	3相5kW以下(200V時)・20A
適合送風機	3相80W
No Image	仕様標準品外形図

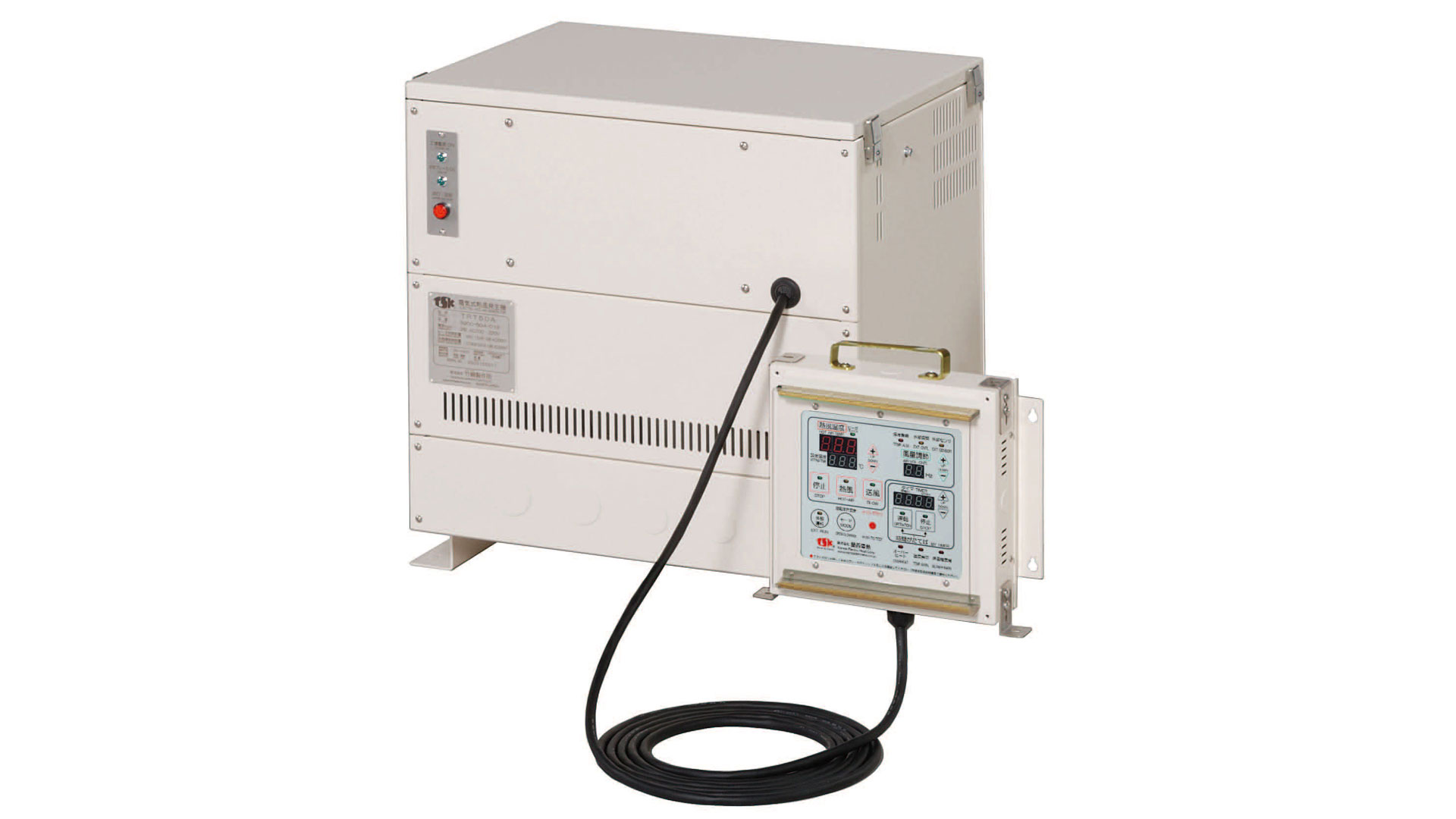

Model	専用自動温度調節器高性能タイプ TRT51A
Type	ご使用の熱風発生機の品番
Power Supply	3相200V･220V / 3相200V･220V
適合熱風発生機	TSK-22B～52B・42BS・52BS
ヒータ制御容量･最大負荷電流	3相15kW以下(200V時)・50A
適合送風機	3相750Wまで
	仕様標準品外形図

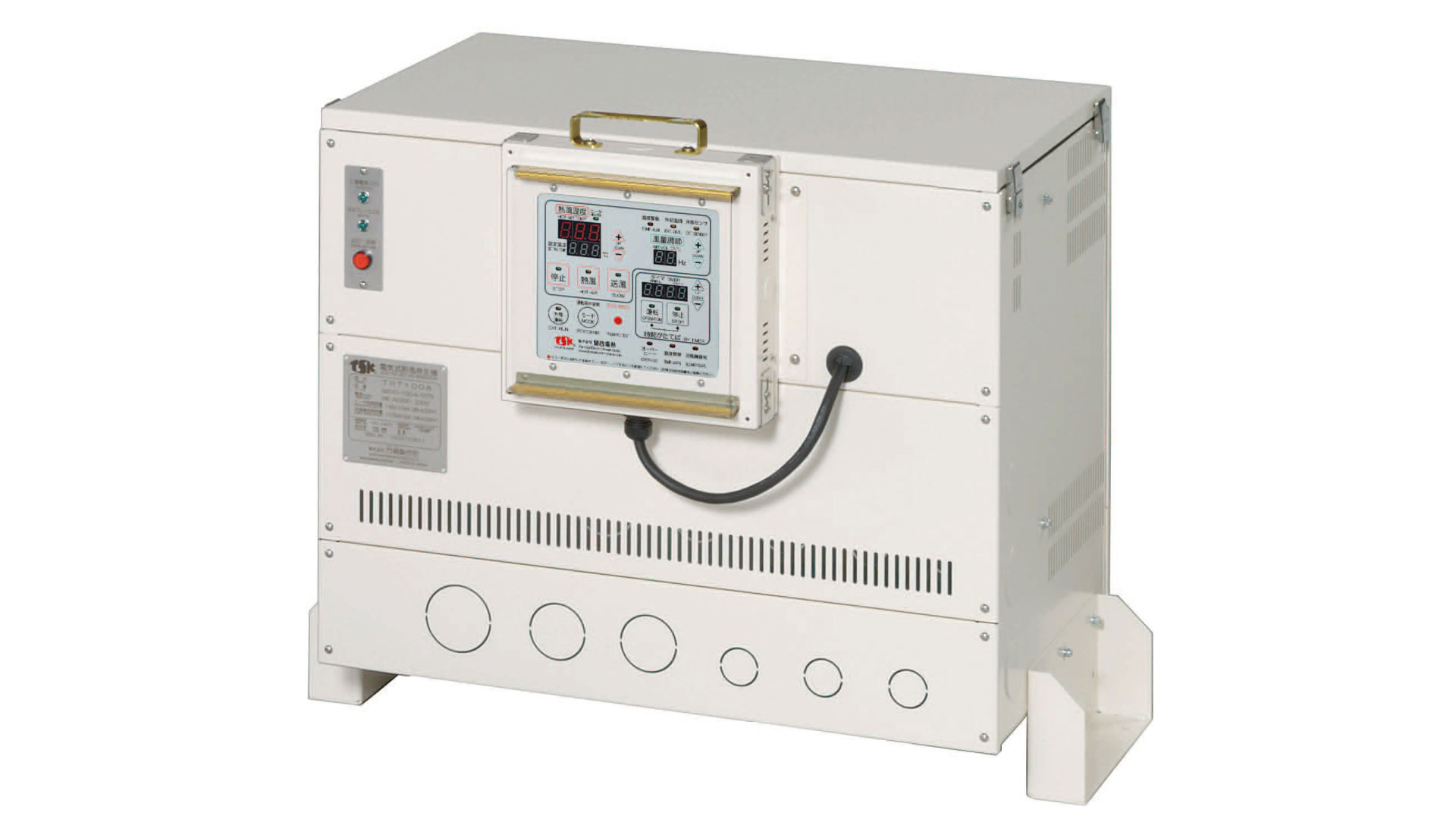

Model	専用自動温度調節器高性能タイプ TRT101A
Type	ご使用の熱風発生機の品番
Power Supply	3相200V･220V / 3相200V･220V
適合熱風発生機	TSK-62B～82B・62BS～82BS
ヒータ制御容量･最大負荷電流	3相30kW以下(200V時)・50A×2回路
適合送風機	3相2200Wまで
	仕様標準品外形図

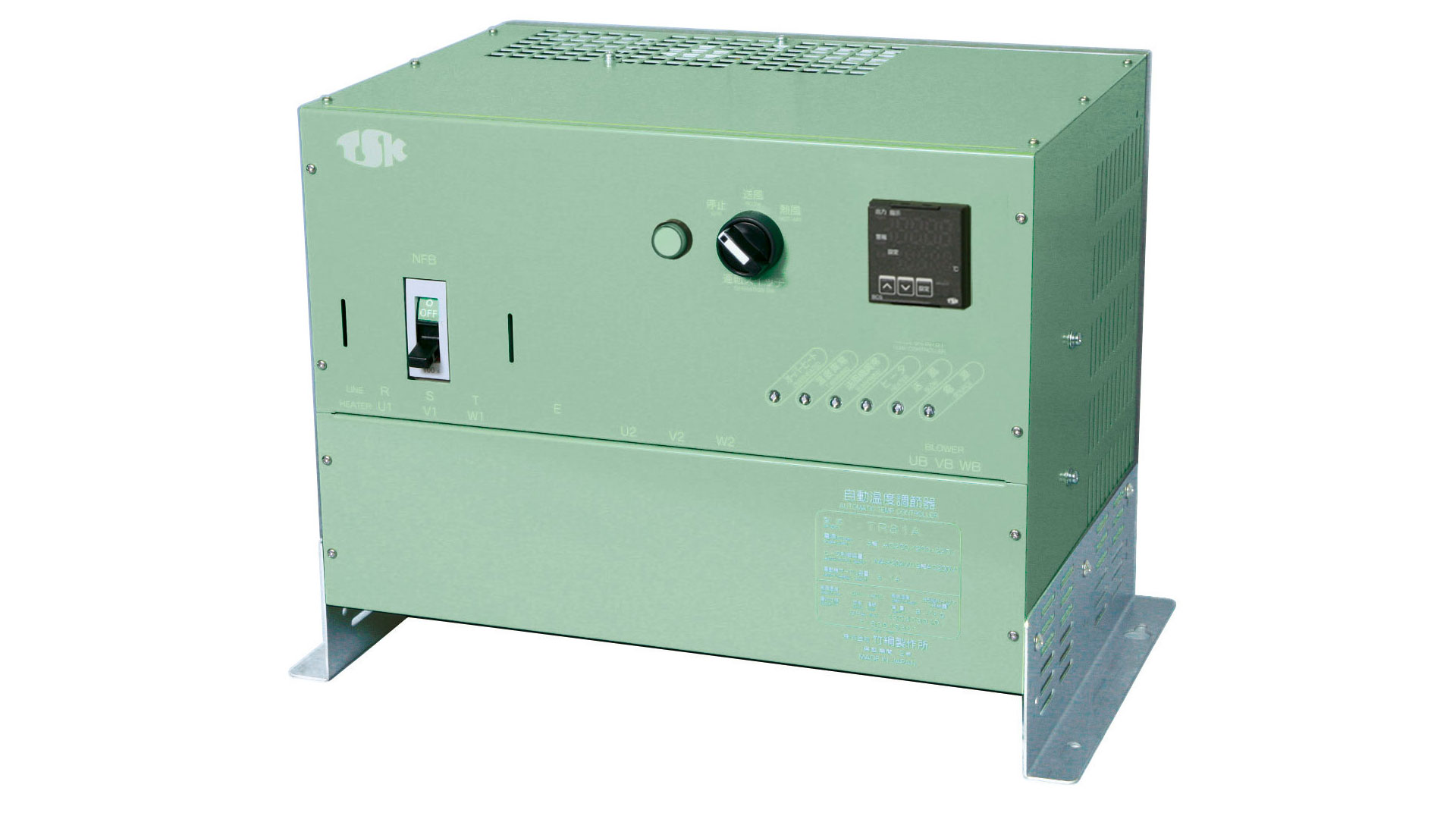

Model	専用自動温度調節器簡易タイプ TR32A
Type	ご使用の熱風発生機の品番
Power Supply	3相200V / 3相200V･220V
適合熱風発生機	TSK-17B・22B・32B
ヒータ制御容量･最大負荷電流	3相7.5kW以下(200V時)・30A
適合送風機	3相2200Wまでただし、750W以上の重負荷タイプのブロワまたは送風機をご使用の場合は、都度ご確認ください。
	仕様標準品外形図

Model	専用自動温度調節器簡易タイプ TR52A
Type	ご使用の熱風発生機の品番
Power Supply	3相200V / 3相200V･220V
適合熱風発生機	TSK-42B・52B・42BS・52BS
ヒータ制御容量･最大負荷電流	3相15kW以下(200V時)・50A
適合送風機	3相2200Wまでただし、750W以上の重負荷タイプのブロワまたは送風機をご使用の場合は、都度ご確認ください。
No Image	仕様標準品外形図

Model	専用自動温度調節器簡易タイプ TR82A
Type	ご使用の熱風発生機の品番
Power Supply	3相200V / 3相200V･220V
適合熱風発生機	TSK-62B・72B・62BS・72BS
ヒータ制御容量･最大負荷電流	3相20kW以下(200V時)・40A×2回路
適合送風機	3相2200Wまでただし、750W以上の重負荷タイプのブロワまたは送風機をご使用の場合は、都度ご確認ください。
	仕様標準品外形図

Model	専用自動温度調節器簡易タイプ TR102A
Type	ご使用の熱風発生機の品番
Power Supply	3相200V / 3相200V･220V
適合熱風発生機	TSK-82B・82BS
ヒータ制御容量･最大負荷電流	3相30kW以下(200V時)・50A×2回路
適合送風機	3相2200Wまでただし、750W以上の重負荷タイプのブロワまたは送風機をご使用の場合は、都度ご確認ください。
No Image	仕様標準品外形図

Model	専用自動温度調節器簡易タイプ TR152A
Type	ご使用の熱風発生機の品番
Power Supply	3相200V / 3相200V･220V
適合熱風発生機	TSK-92B・102B
ヒータ制御容量･最大負荷電流	3相45kW以下(200V時)・50A×3回路
適合送風機	3相2200Wまでただし、750W以上の重負荷タイプのブロワまたは送風機をご使用の場合は、都度ご確認ください。
	仕様標準品外形図

オプション品

デミフィルタ

熱風循環用　耐熱260℃

空気中に含まれる油分などのミストを簡単に除去

洗浄再生可能

CRフィルタ

一方通行用　耐熱80℃

3㎛以上の粉塵を約93%除去

洗浄再利用可能

FWフィルタ

一方通行用　耐熱80℃

空気中に含まれる塵埃を簡単に除去できる粗塵用

使い捨てタイプ

断熱材付HEPAフィルタBOX

クリーンルーム対応　耐熱250℃

0.3㎛以上の粉塵を99.97%除去

配管をしたままでフィルタの交換が可能

外部センサ

乾燥炉等の炉内部の温度制御用の温度センサ(K熱電対)

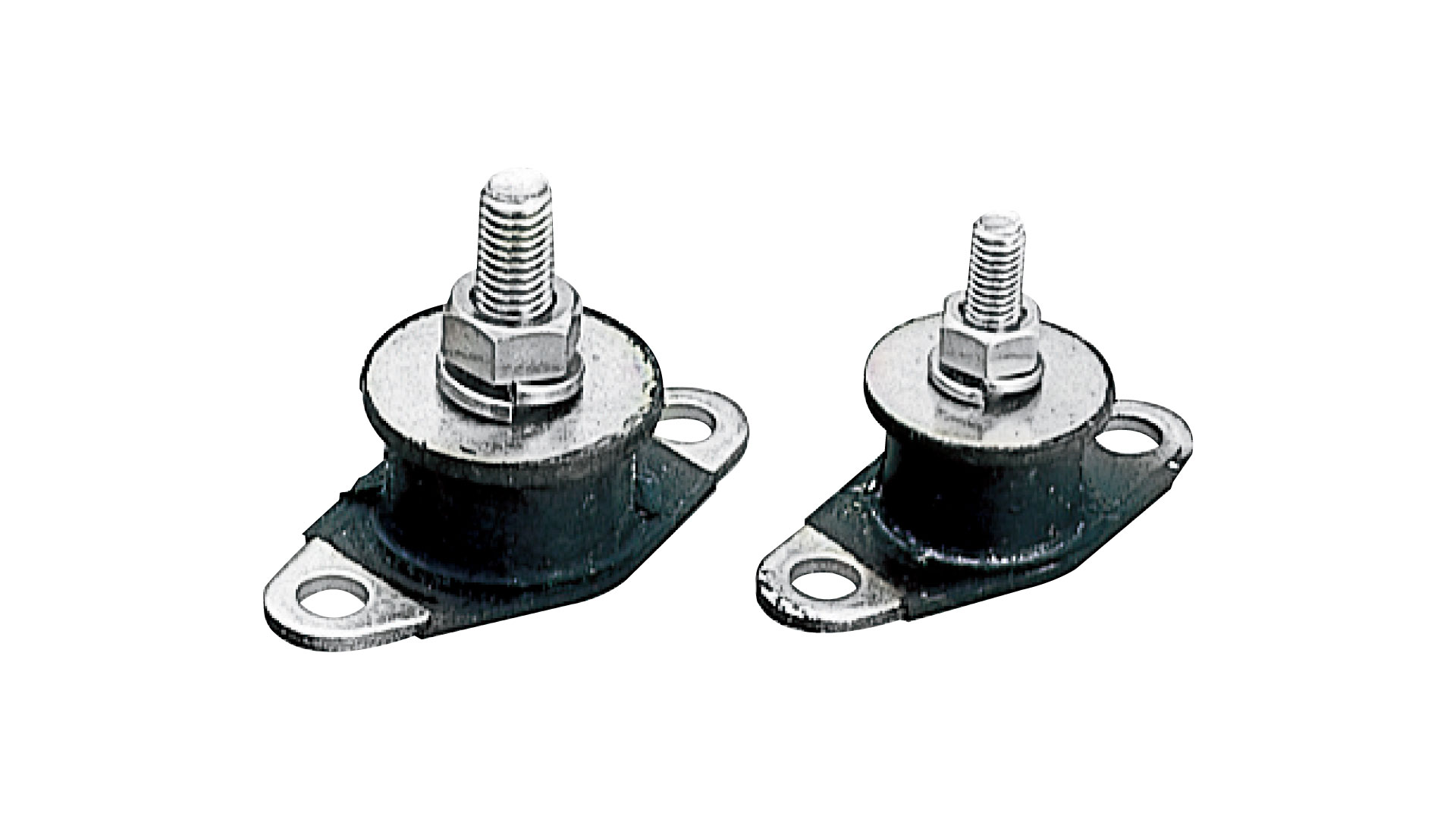

防振ゴム

炉体上部に設置するための必要部品

送風機断熱カバー

火傷防止用

約3％のエネルギー節約が可能

デミフィルタ用断熱カバー

デミフィルタ専用の断熱カバー

約3%以上のエネルギーの節約が可能で、火傷防止にも！

熱交換器

排気熱を再利用し、電気代、CO₂排出量削減！

用途に合わせて銅仕様とステンレス仕様をご用意

Y管・ダンパ・エルボ等配管用部材類

フレキホース・関連パーツ類

カクハン扇

炉内の温度分布、乾燥効率、加熱効率が向上！

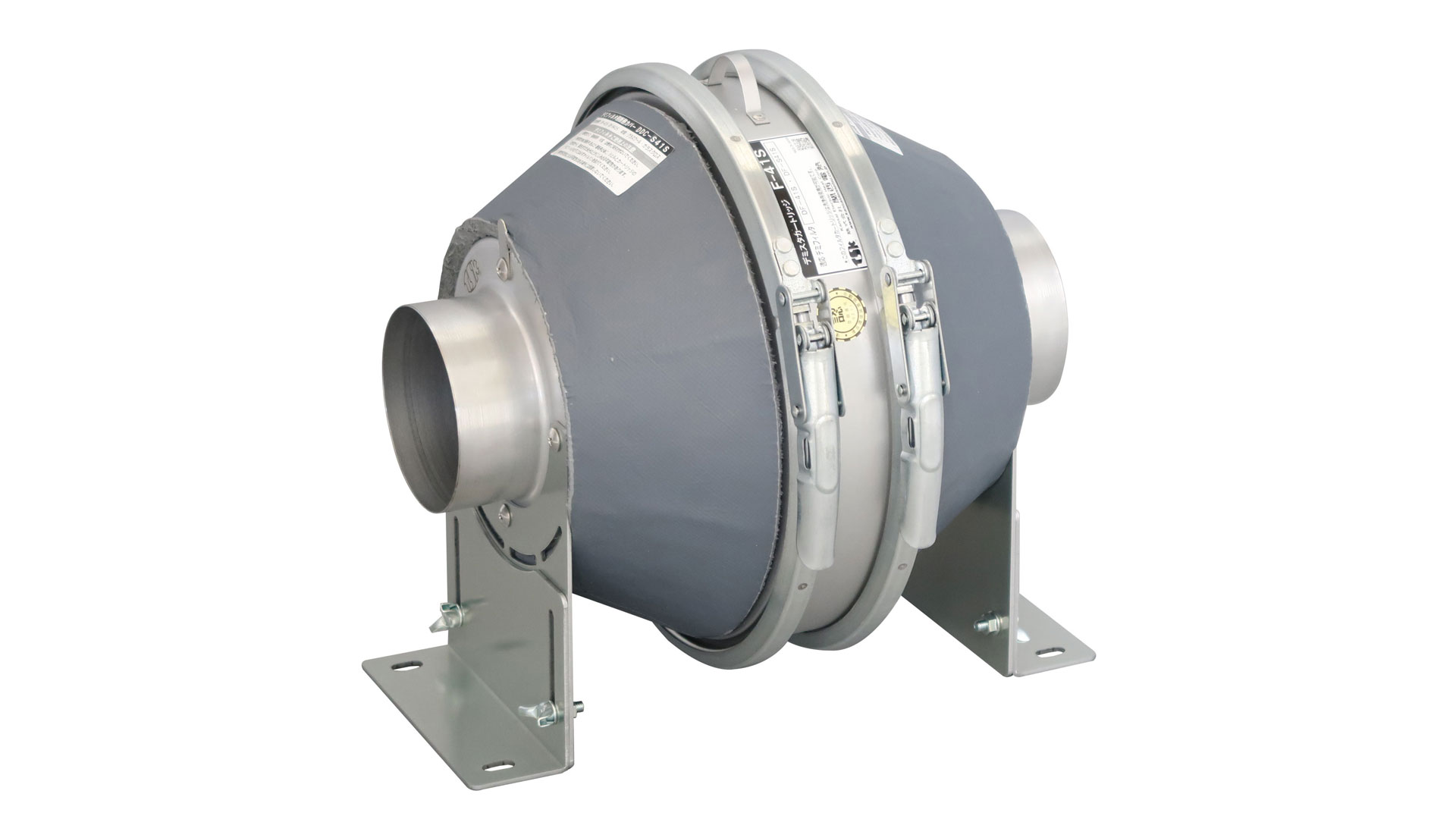

耐熱電動送風機

高温熱風炉の循環用、電気炉、焼鈍炉の炉内循環用送風機

B Series (Multiple Models)

B Series Overview

Model Lineup

Typical Applications 用途例

Related Products 類似品

Standard Specifications List 標準仕様一覧表

オプション品

Related Products　類似品

Standard Specifications List　標準仕様一覧表
