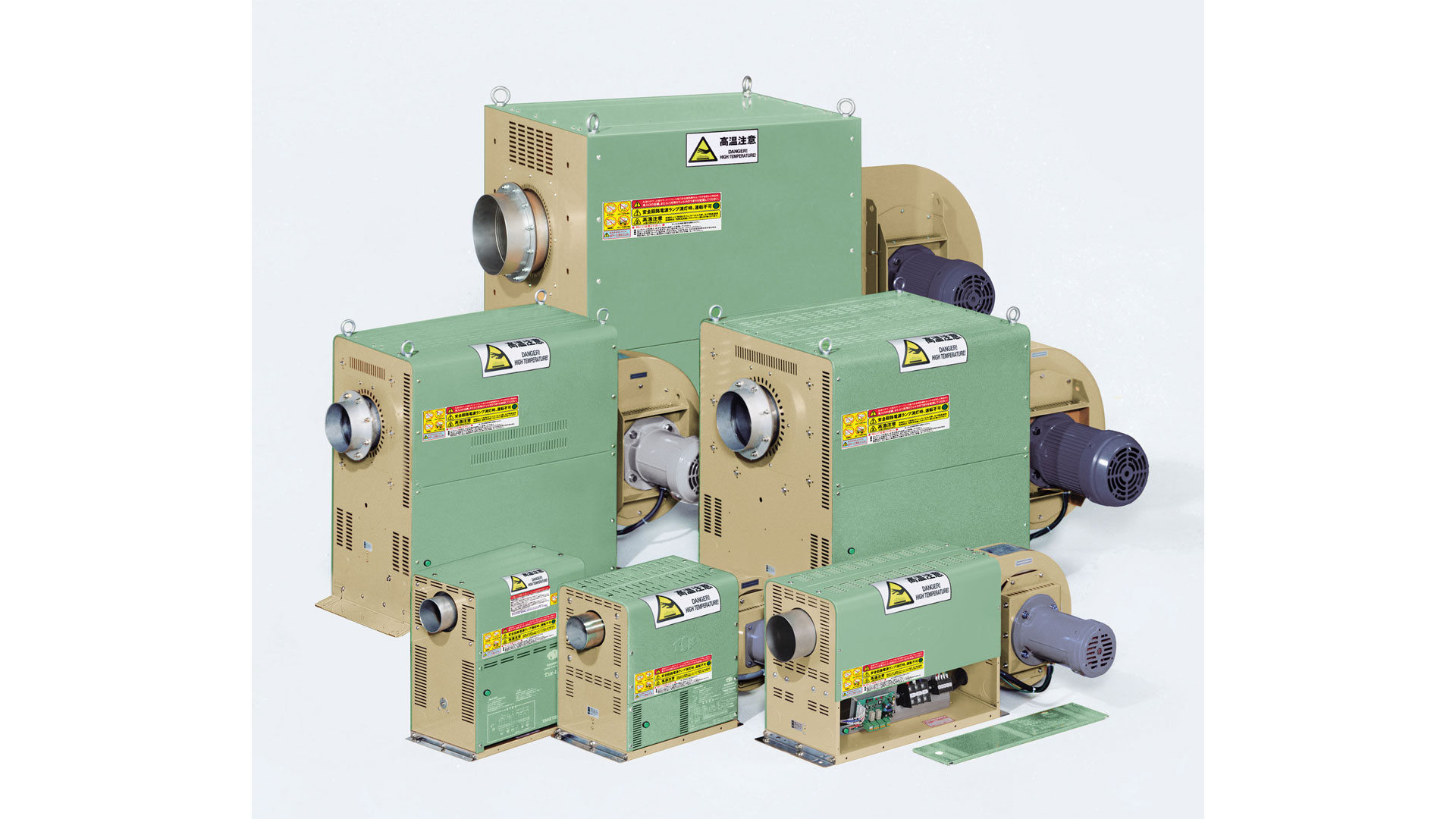

熱風発生機　B型シリーズ

電気式熱風乾燥機の決定版！！



◆ヒータ単体（送風機無し）タイプ、ヒータと耐熱電動送風機が一体となったタイプなど豊富にラインナップ。
　各種安全回路用センサ内蔵（ブザー付き電子式安全回路採用）です。


◆別置きの専用自動温度調節器を使用することで完璧な制御をおこなうことができます。


◆Ｂ型シリーズには、制御盤や電装部品がありません。


B型シリーズ概要

保証期間３年


ヒータ部（TSK-Bタイプ、TSK-BSタイプ、TSK-BFタイプ）

  • 連続使用最高温度　３５０℃

    • （専用自動温度調節器をご使用されない場合は３００℃）

  • ヒータ容量3kW～80kW
  • 高効率ハニカムブロックヒータ搭載
  • 遠隔操作盤・方向変更・異電圧等にも対応可能
  • 各機種 送風機無し（ヒータ単体）もご用意

送風機部（TSK-Bタイプ、TSK-BSタイプ）

  • 全機種熱風循環用耐熱送風機搭載　省エネ！

    • （熱風循環温度　TSK-17B：140℃・TSK-22B～132B：230℃）

  • 送風機電動機容量80W～5500W
  • 送風機上部に風量調節用ダンパ付き

制御関連部（TRTシリーズ、TRシリーズ）

  • 350℃まで1℃刻みの設定
  • 各種安全回路内蔵（各種安全装置に高信頼性の熱電対採用）
  • ブザー付安全回路電源ランプ装備
  • 入出力サービス端子付
  • タイマ1分刻みで1分～99時間59分設定可能（TRTシリーズ）
デジタルカタログ
取扱説明書
TSK-B,TSK-BS,TSK-BF
取扱説明書
自動温度調節器 TRT
取扱説明書
自動温度調節器 TR
カタログ請求

型式ラインナップ

TSK-17B TSK-22B TSK-32B TSK-42B
TSK-52B TSK-62B TSK-72B TSK-82B
TSK-92B TSK-102B TSK-122B TSK-132B
TSK-42BS TSK-52BS TSK-62BS TSK-72BS
TSK-82BS
TSK-22BF TSK-32BF TSK-42BF TSK-52BF
TSK-62BF TSK-72BF TSK-82BF TSK-92BF
TSK-102BF
TRT20A TRT51A TRT101A
TR32A TR52A TR82A TR102A
TR152A

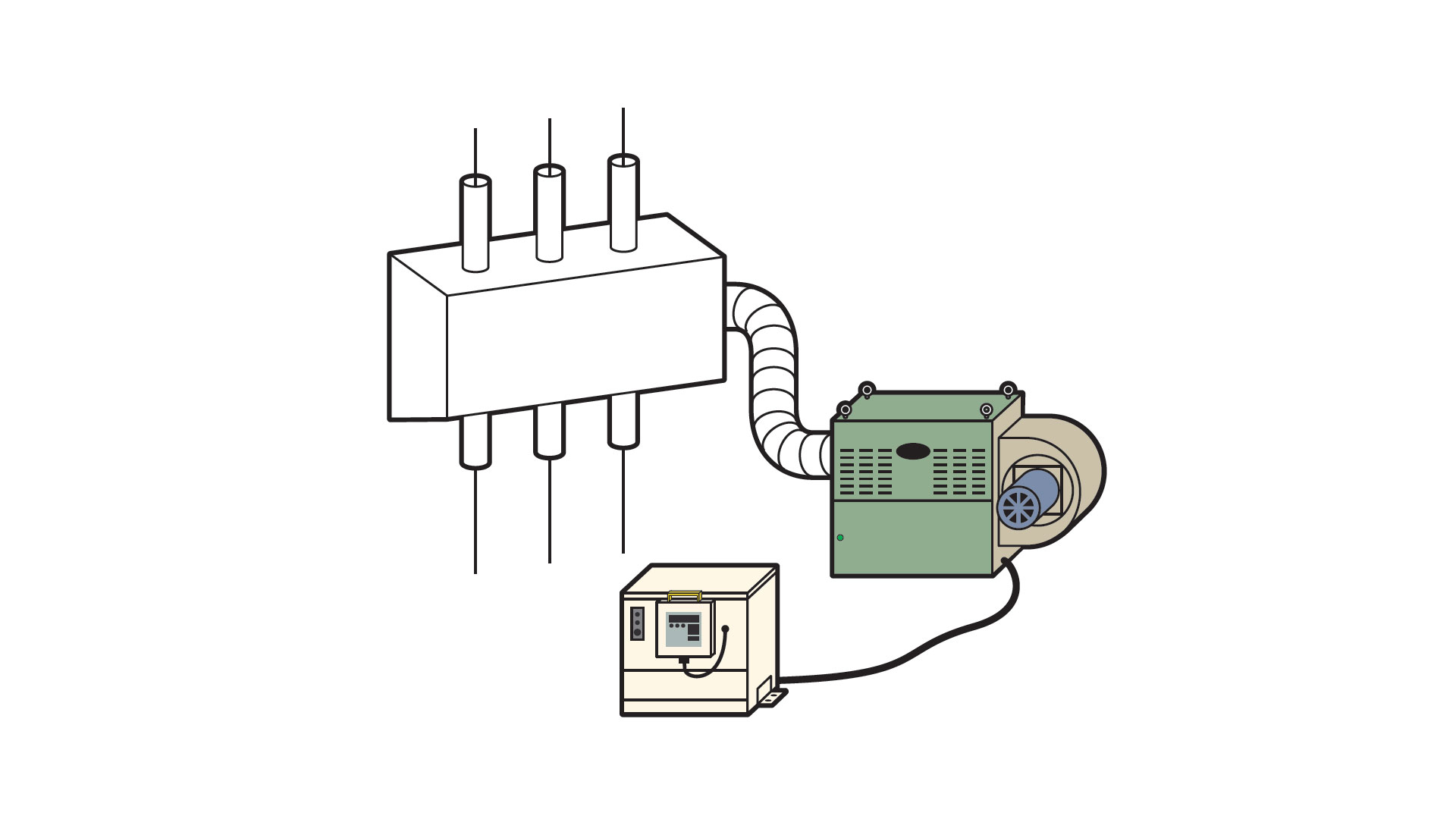

用途例


  • FRP樹脂の加熱
  • 可塑剤の凝固防止
  • ホッパ内の乾燥、殺菌
  • ダンボール印刷後の乾燥
  • 遠心分離器の乾燥
  • ICの加熱、乾燥
  • 銅線や鉄線等の洗浄後の乾燥
  • トランスのワニス含浸後の乾燥
  • トランスケース塗装前の乾燥

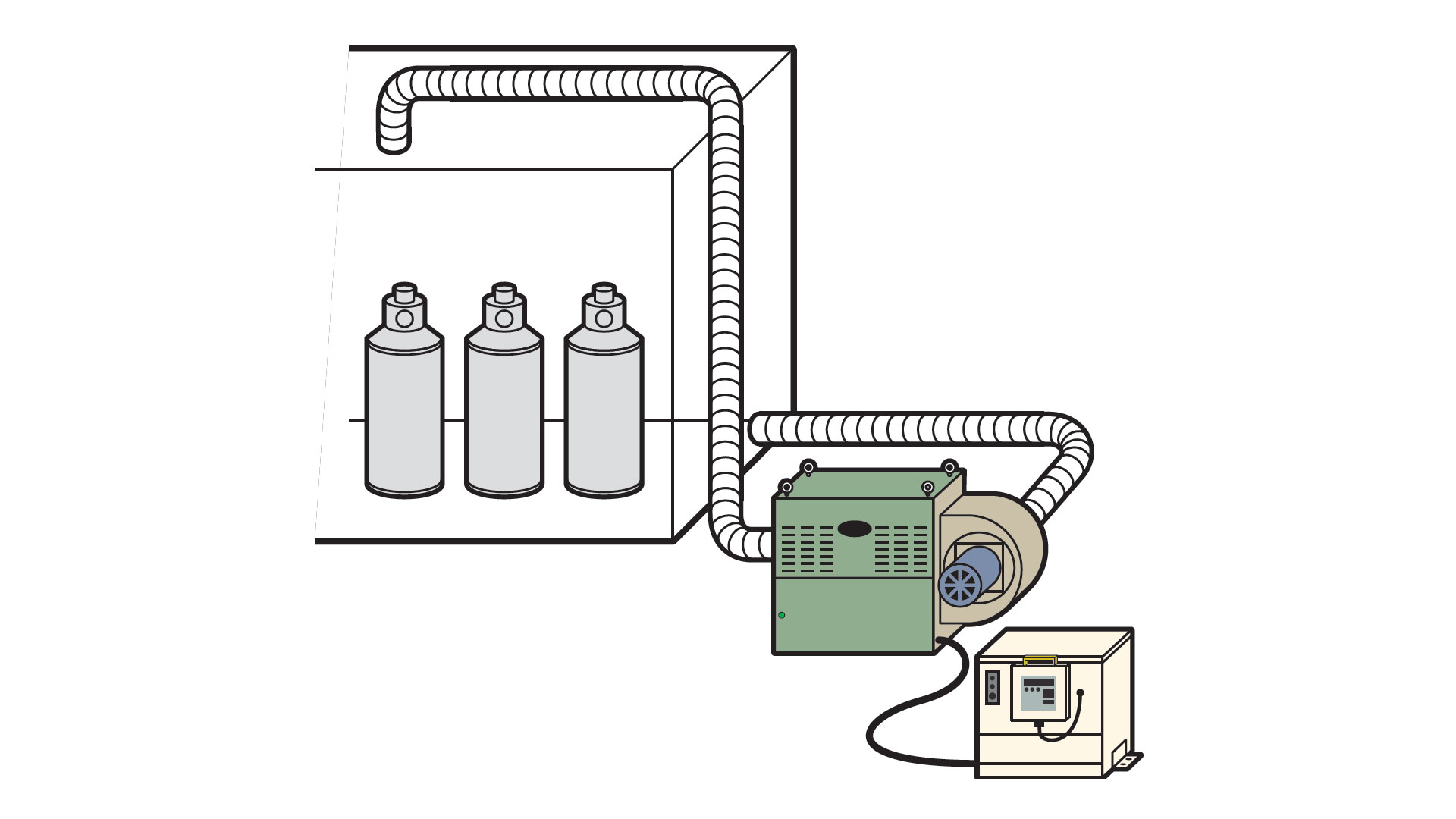

  • ガスボンベの加熱、乾燥
  • 鉄、ビニールパイプ等の内部乾燥、加熱
  • 小麦、小豆等の乾燥
  • 鋼球の加熱
  • 吸着剤の乾燥
  • チョコレート原料の軟化
  • シャンプー、ヘアムース等のキャップシールの収縮
  • 砂糖の乾燥

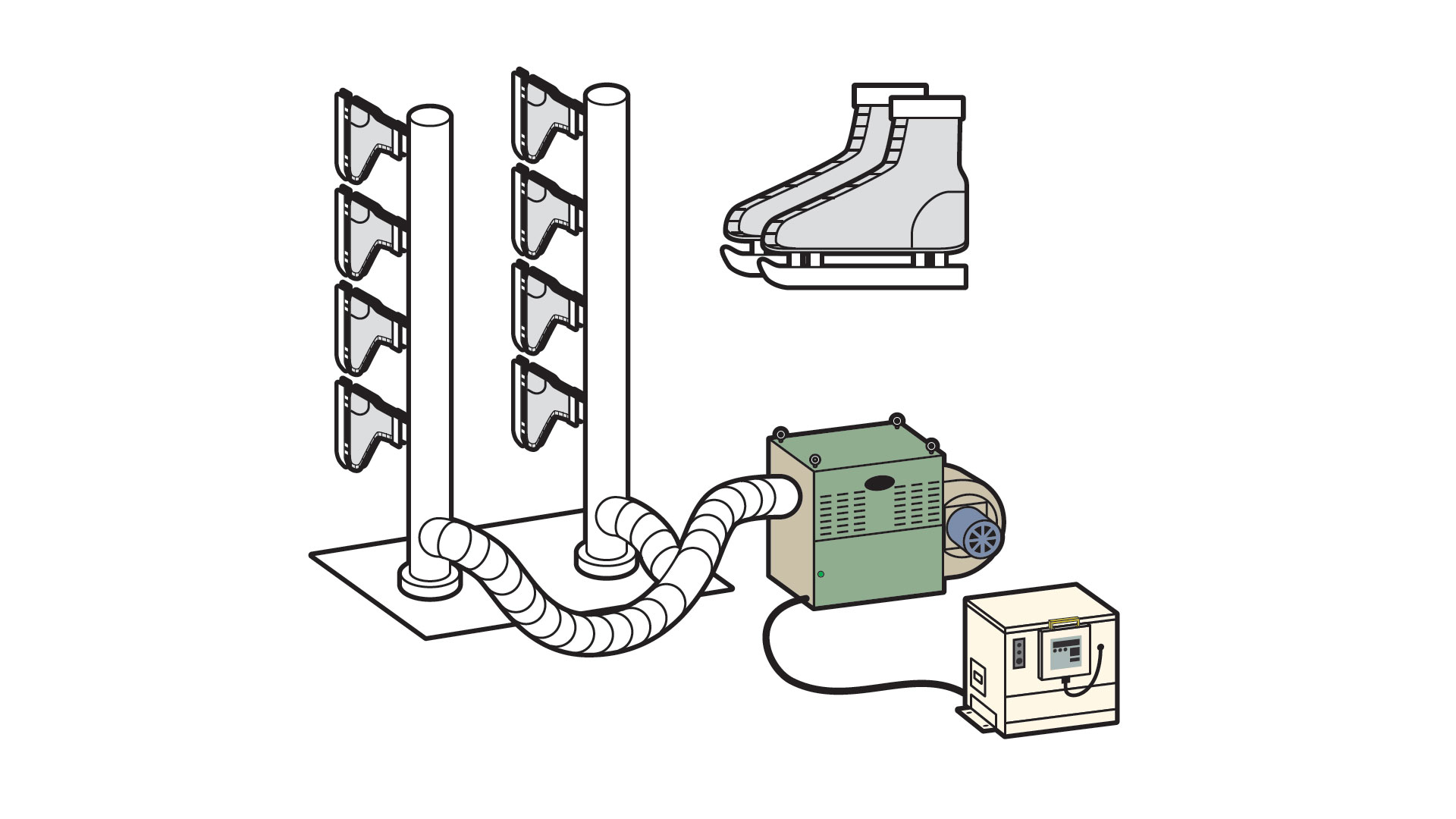

  • スキー、スケート靴等の乾燥
  • FRP樹脂の加熱
  • 可塑剤の凝固防止
  • ホッパ内の乾燥、殺菌
  • ダンボール印刷後の乾燥
  • 遠心分離器の乾燥
  • ICの加熱、乾燥
  • 銅線や鉄線等の洗浄後の乾燥
  • トランスのワニス含浸後の乾燥
  • トランスケース塗装前の乾燥
  • ガスボンベの加熱、乾燥

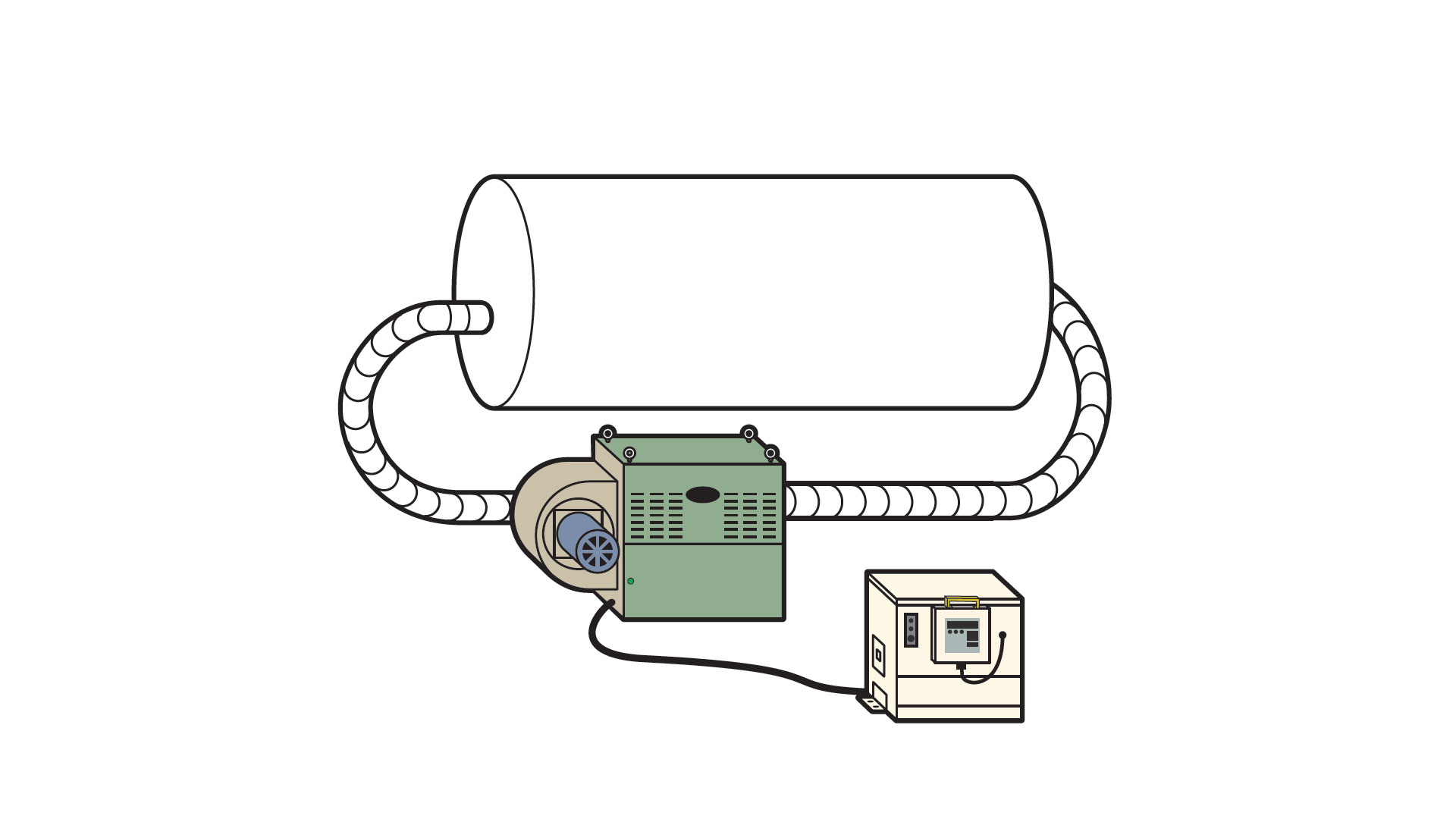

  • 鉄、ビニールパイプ等の内部乾燥、加熱
  • 小麦、小豆等の乾燥
  • 鋼球の加熱
  • 吸着剤の乾燥
  • チョコレート原料の軟化

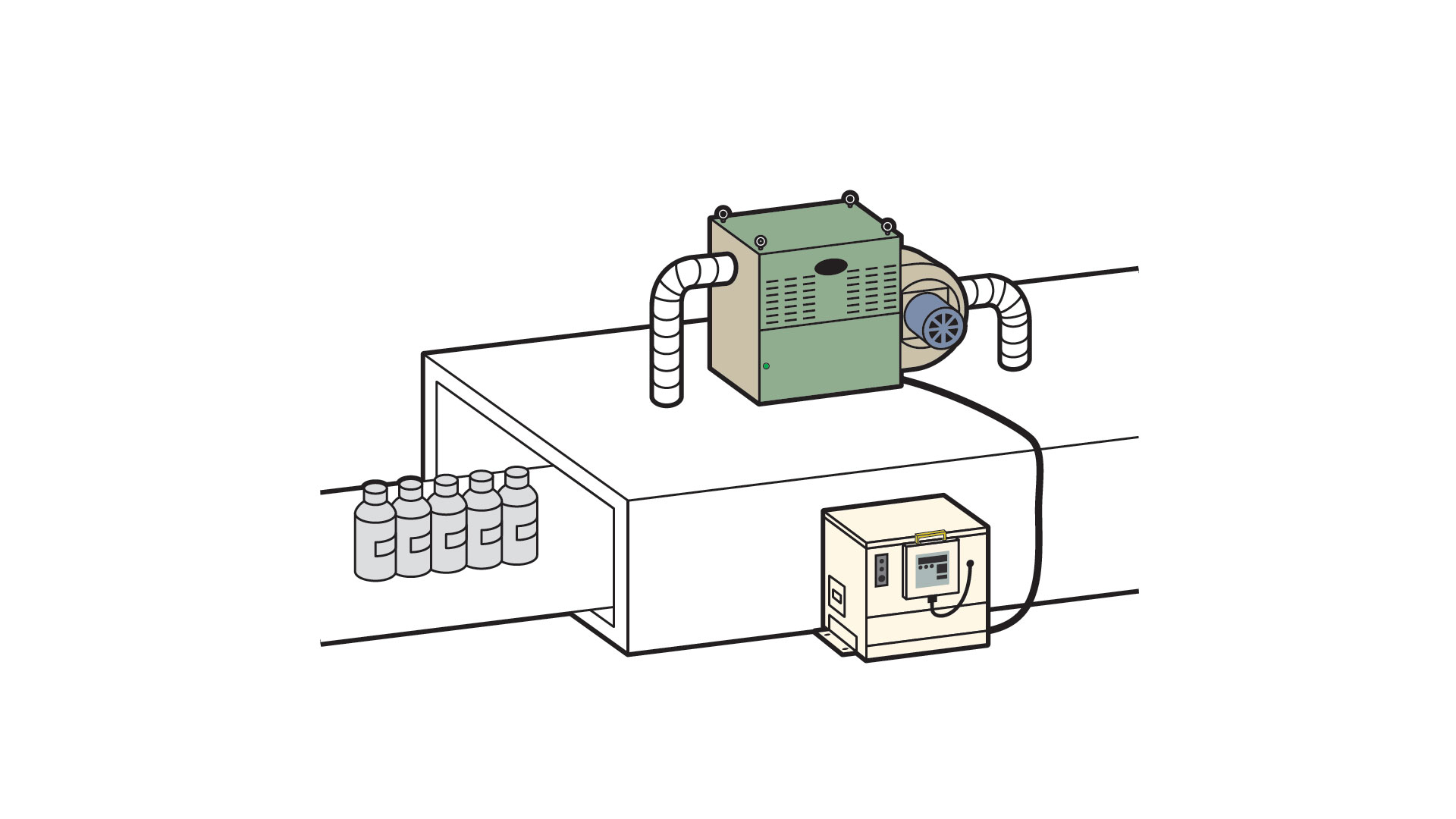

  • シャンプー、ヘアムース等のキャップシールの収縮
  • 砂糖の乾燥
  • スキー、スケート靴等の乾燥


これ以外にもさまざまな用途にご使用いただけます。ご相談下さい。

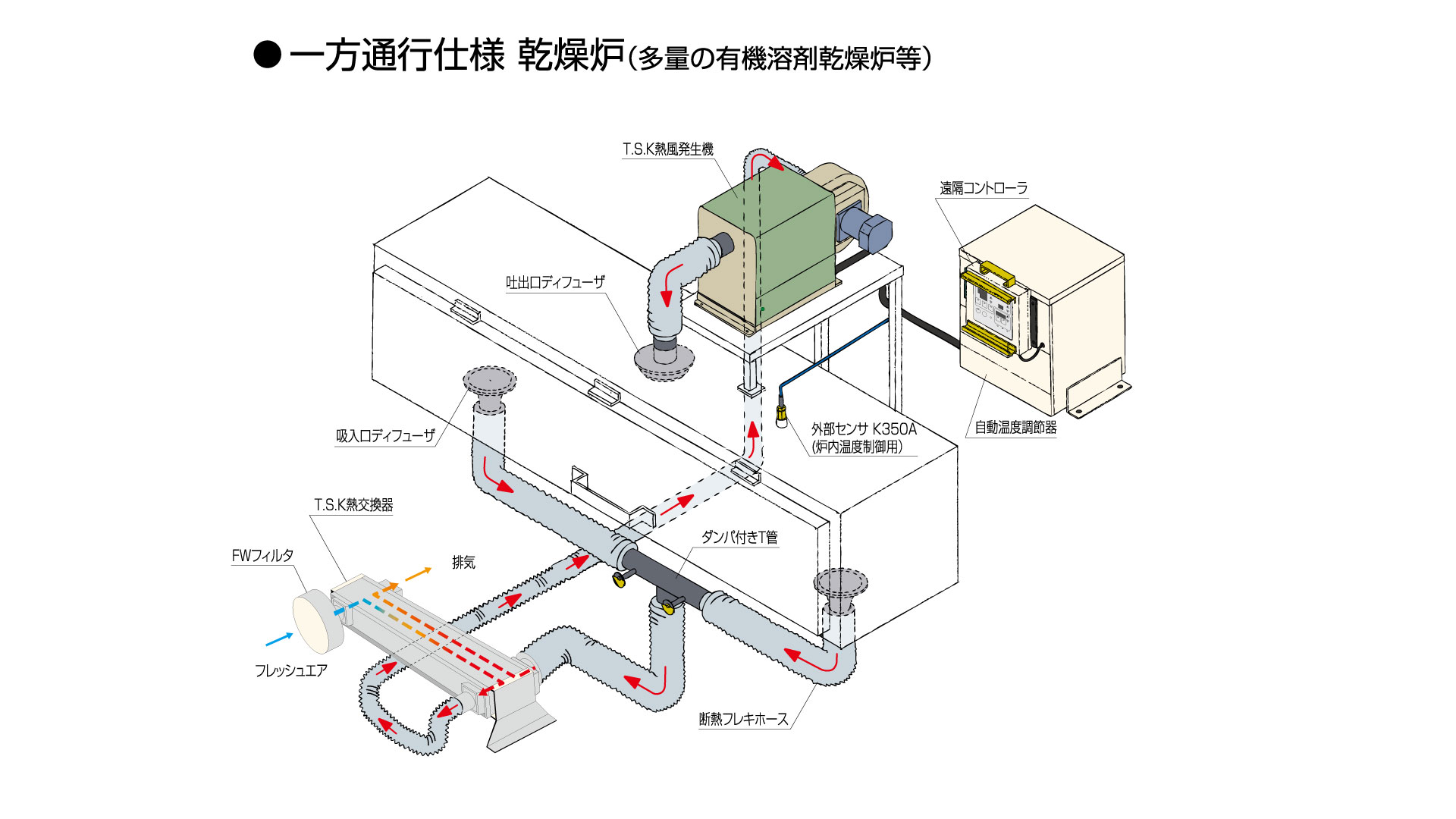

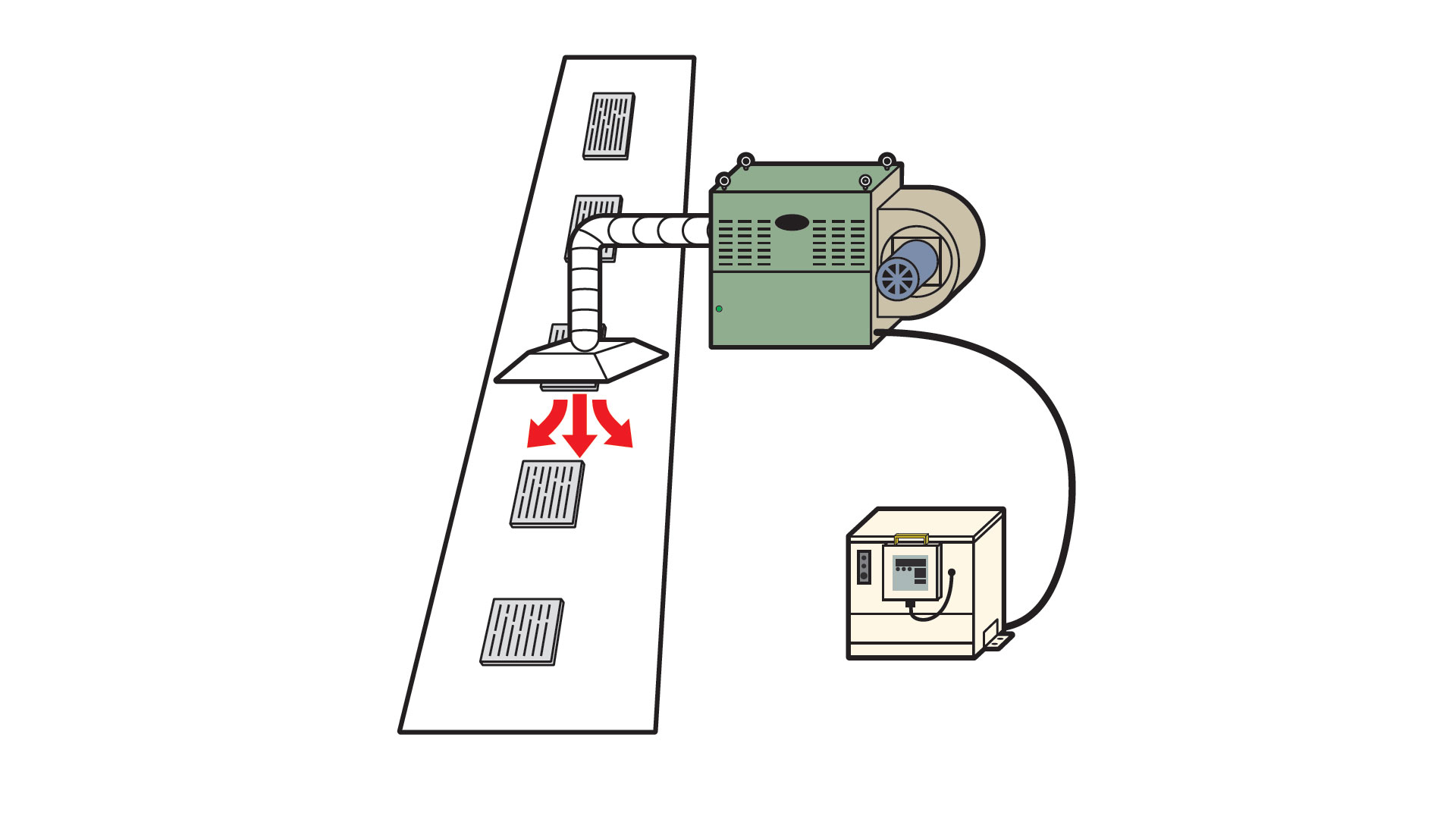

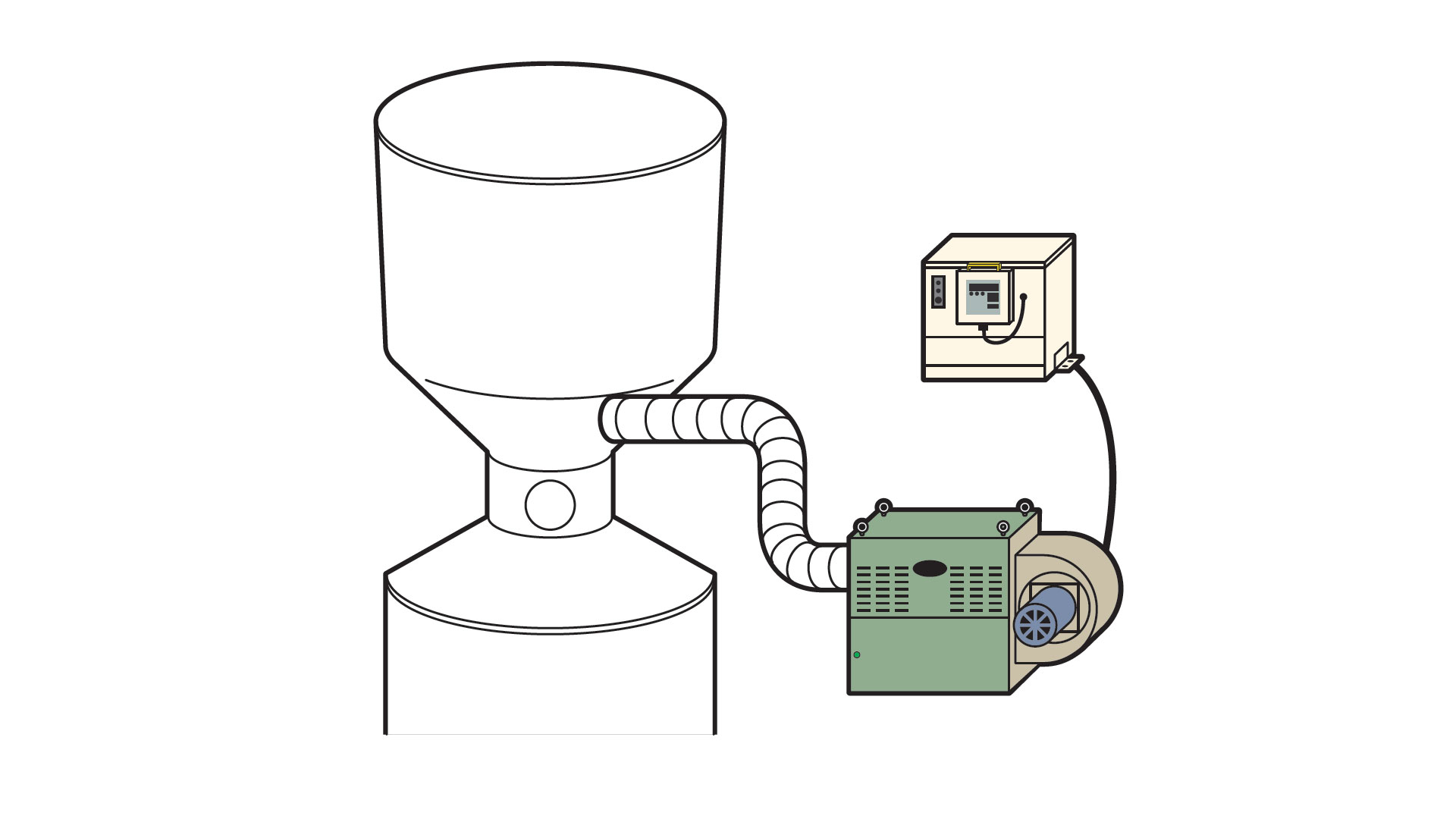

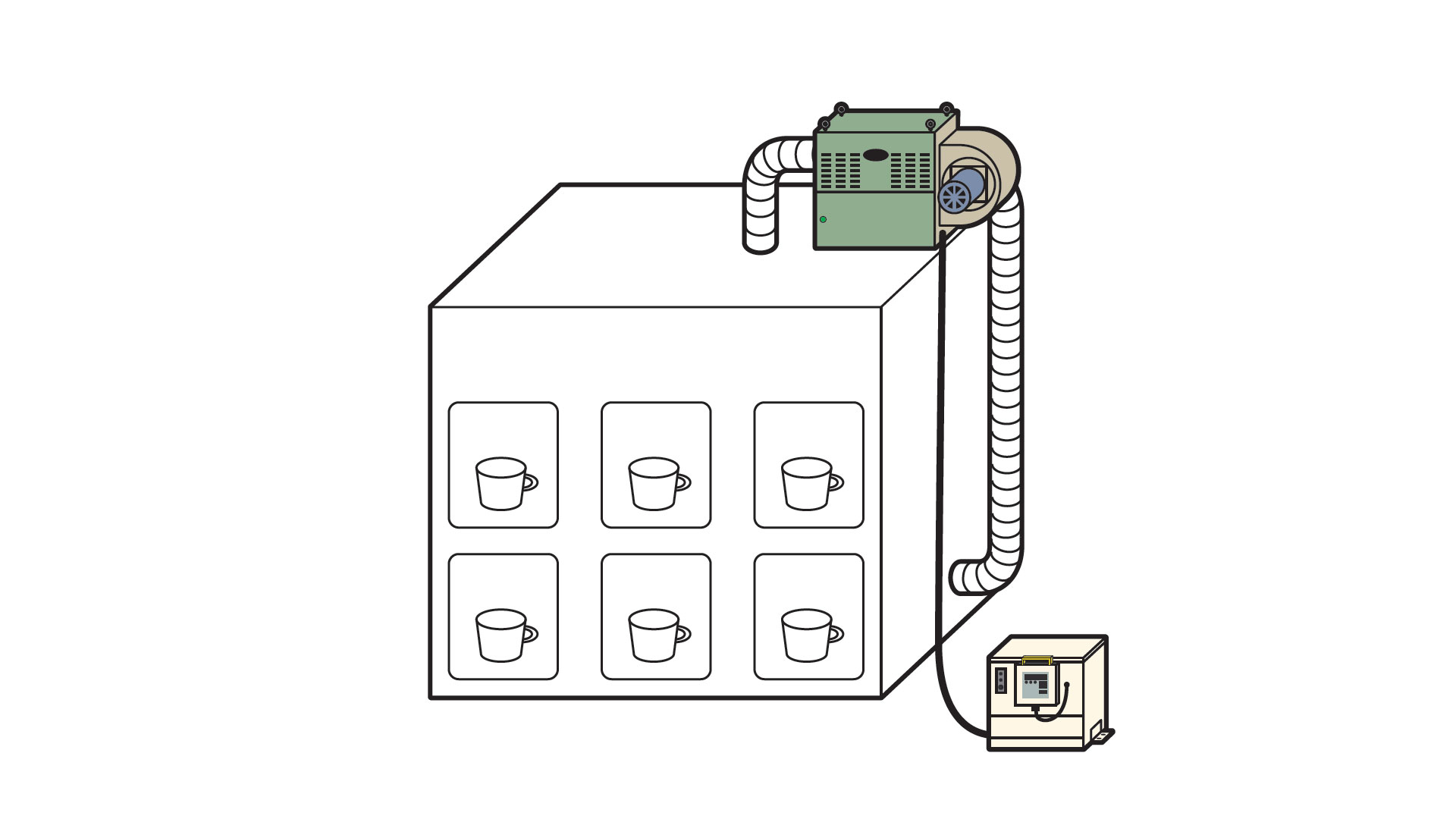

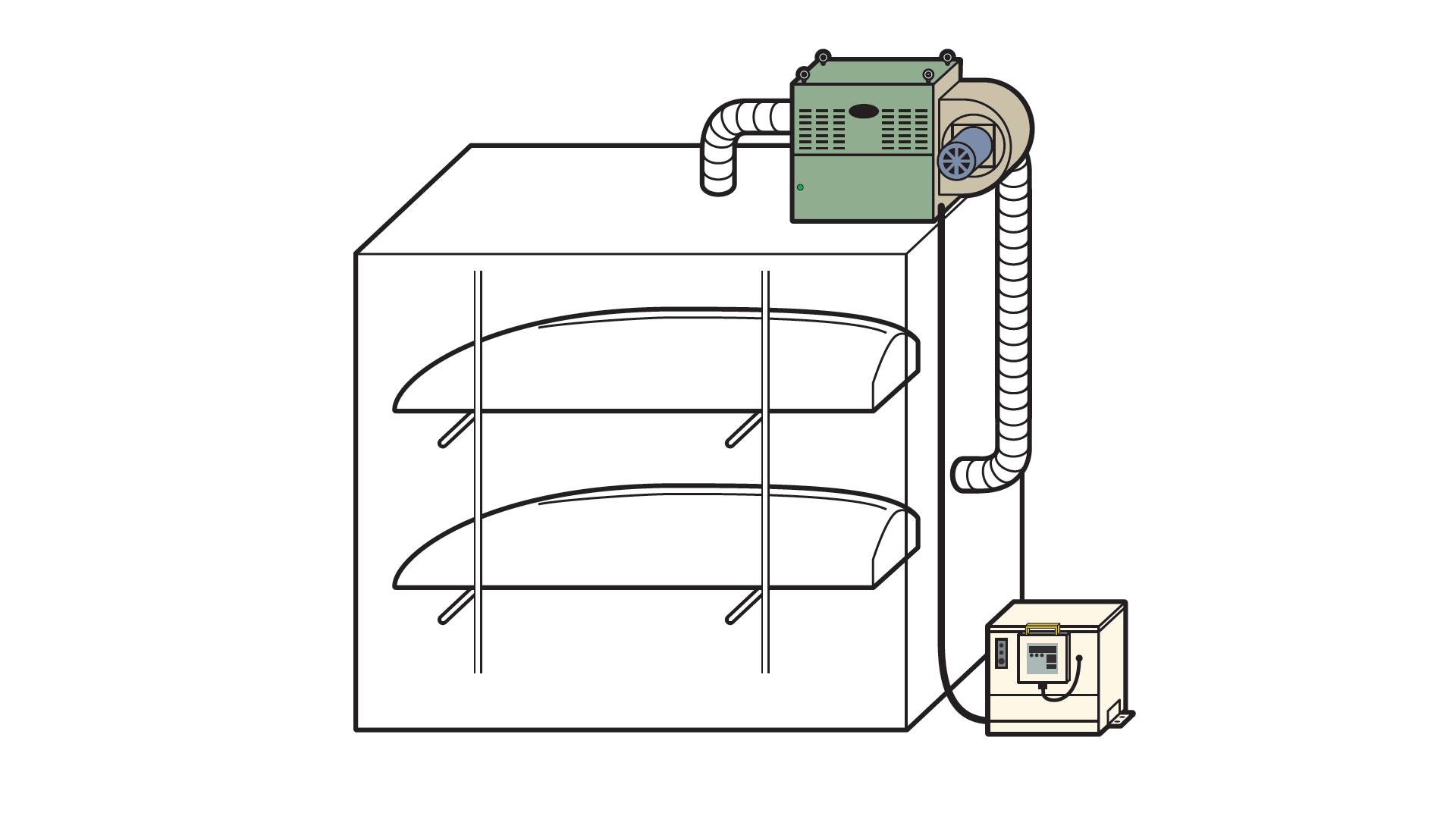

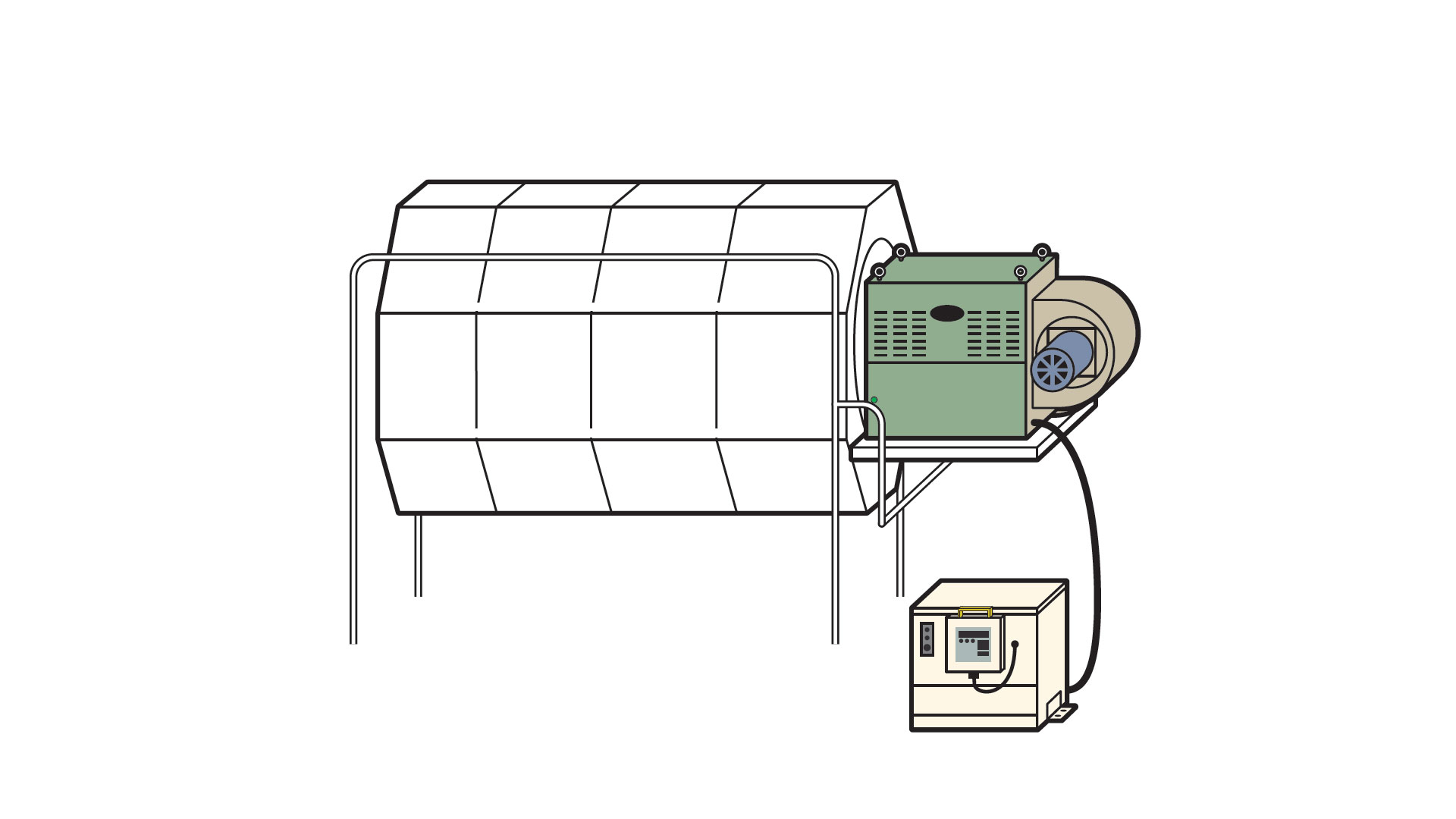

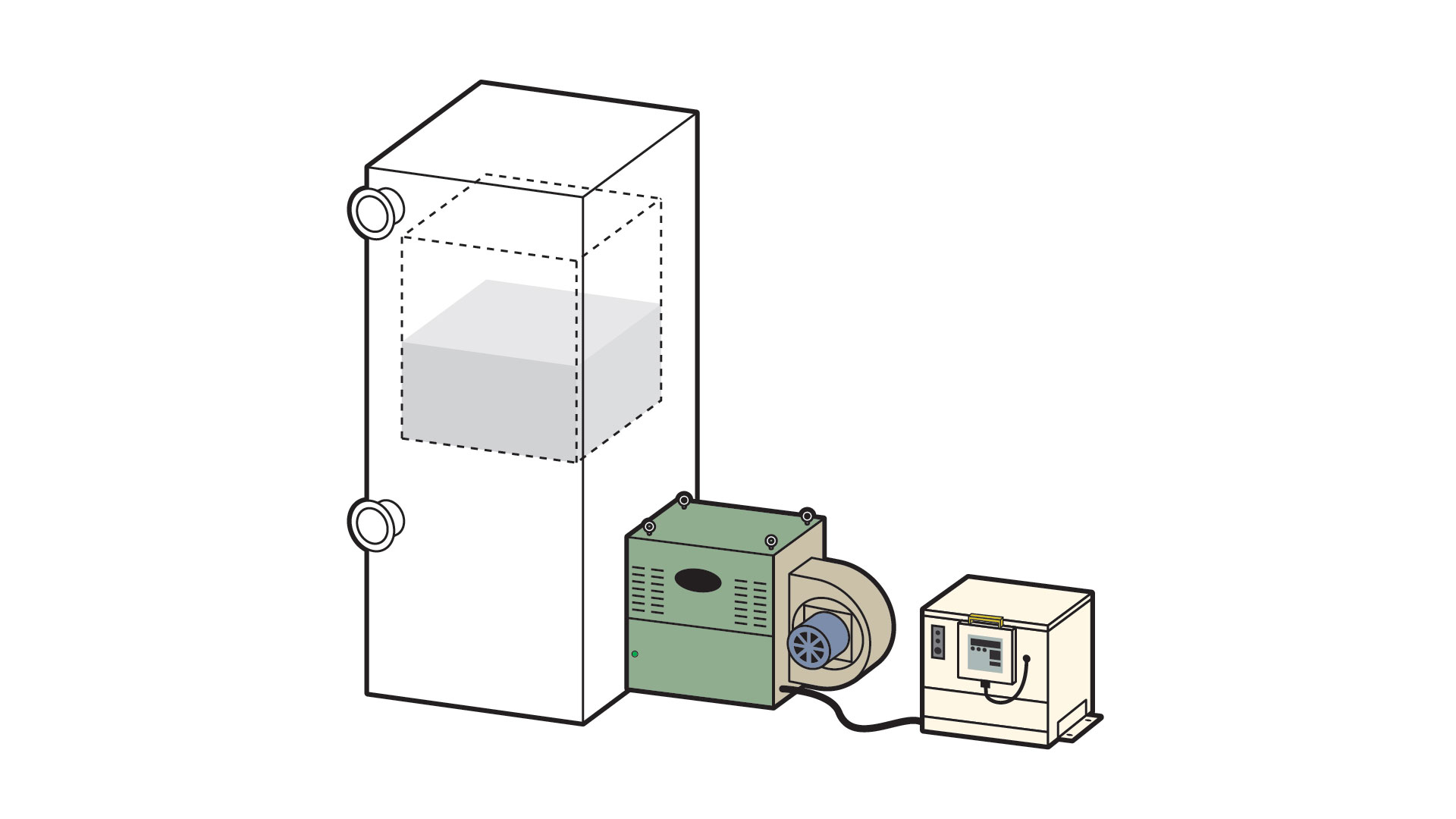

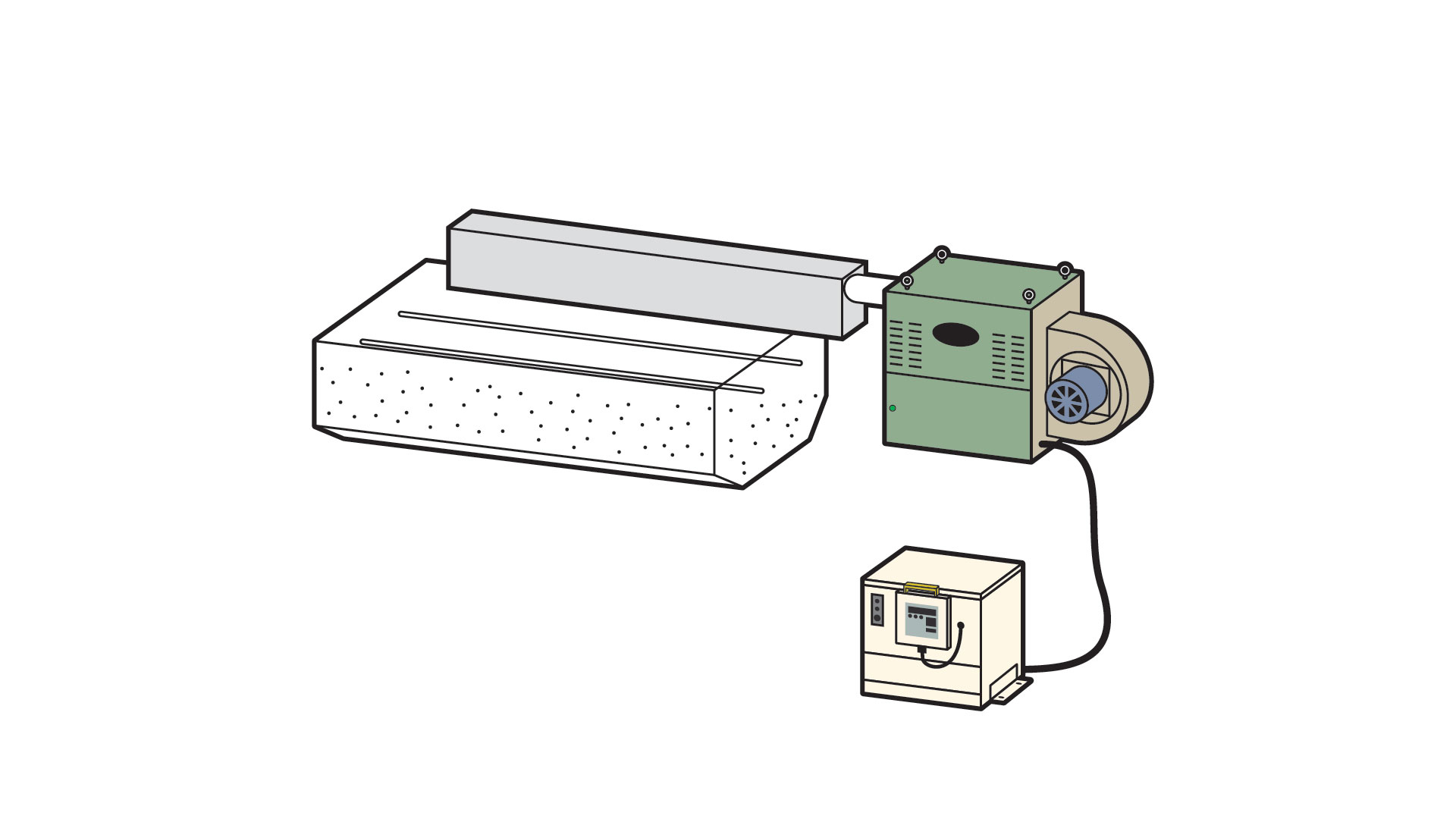

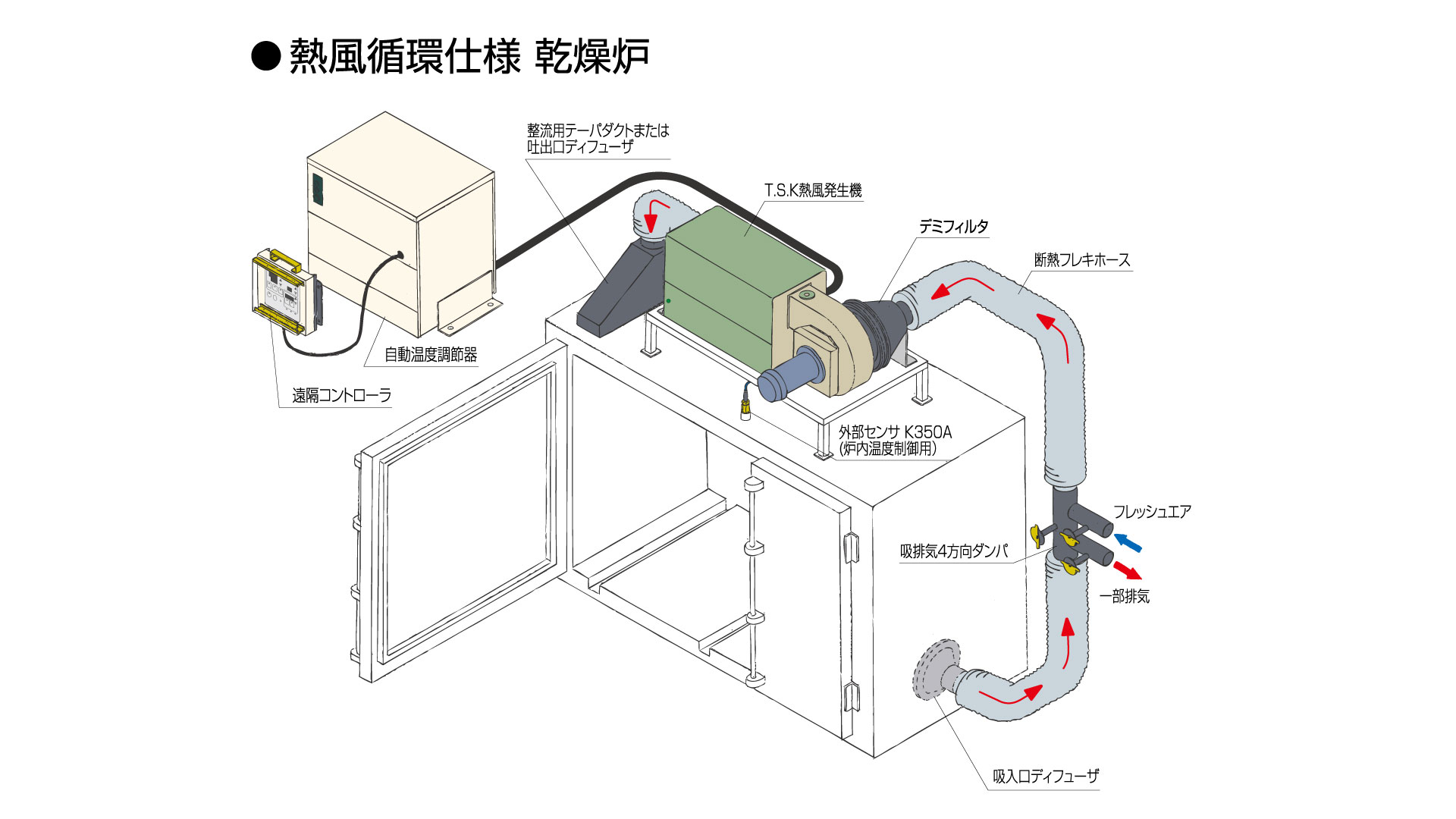

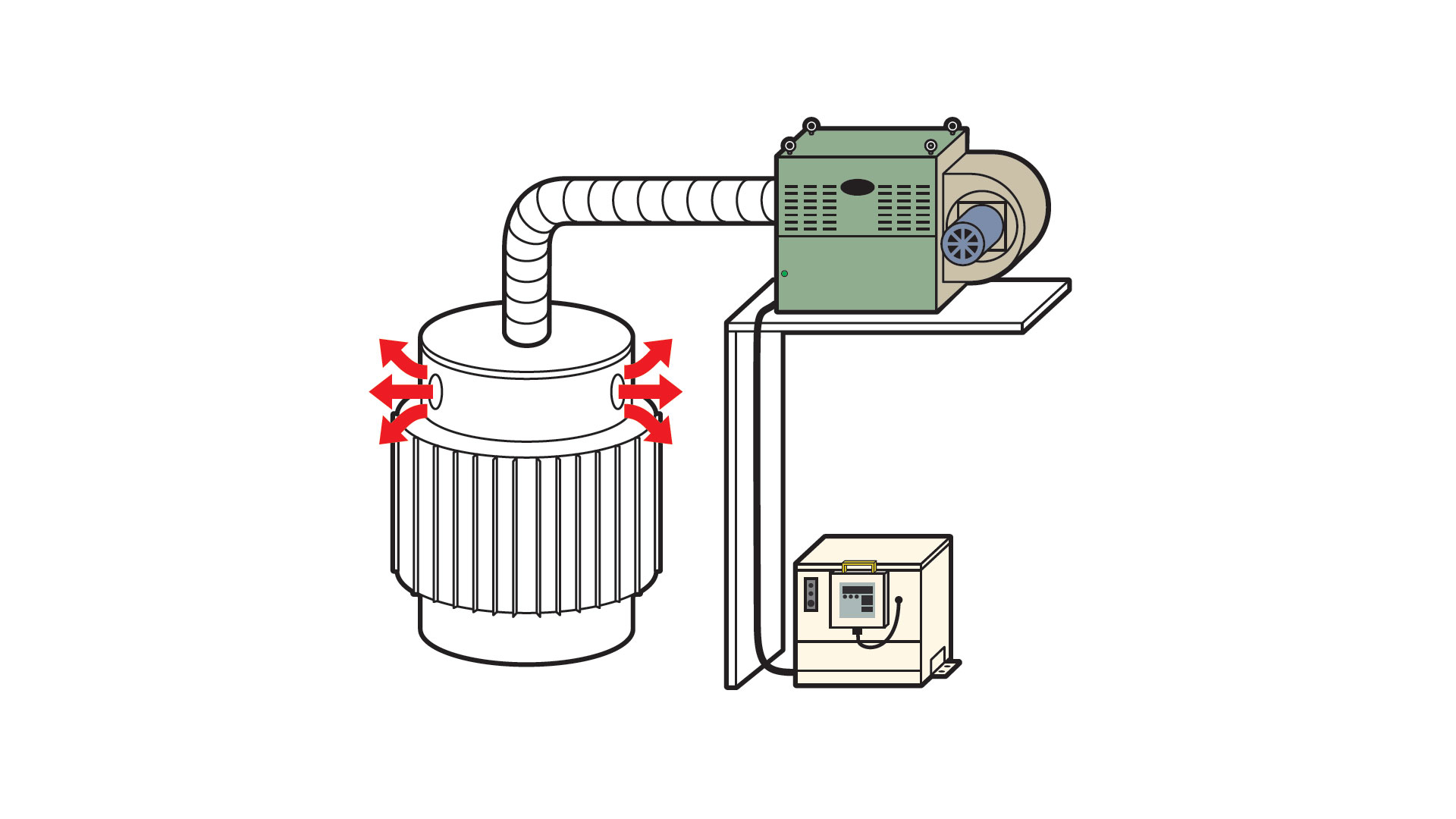

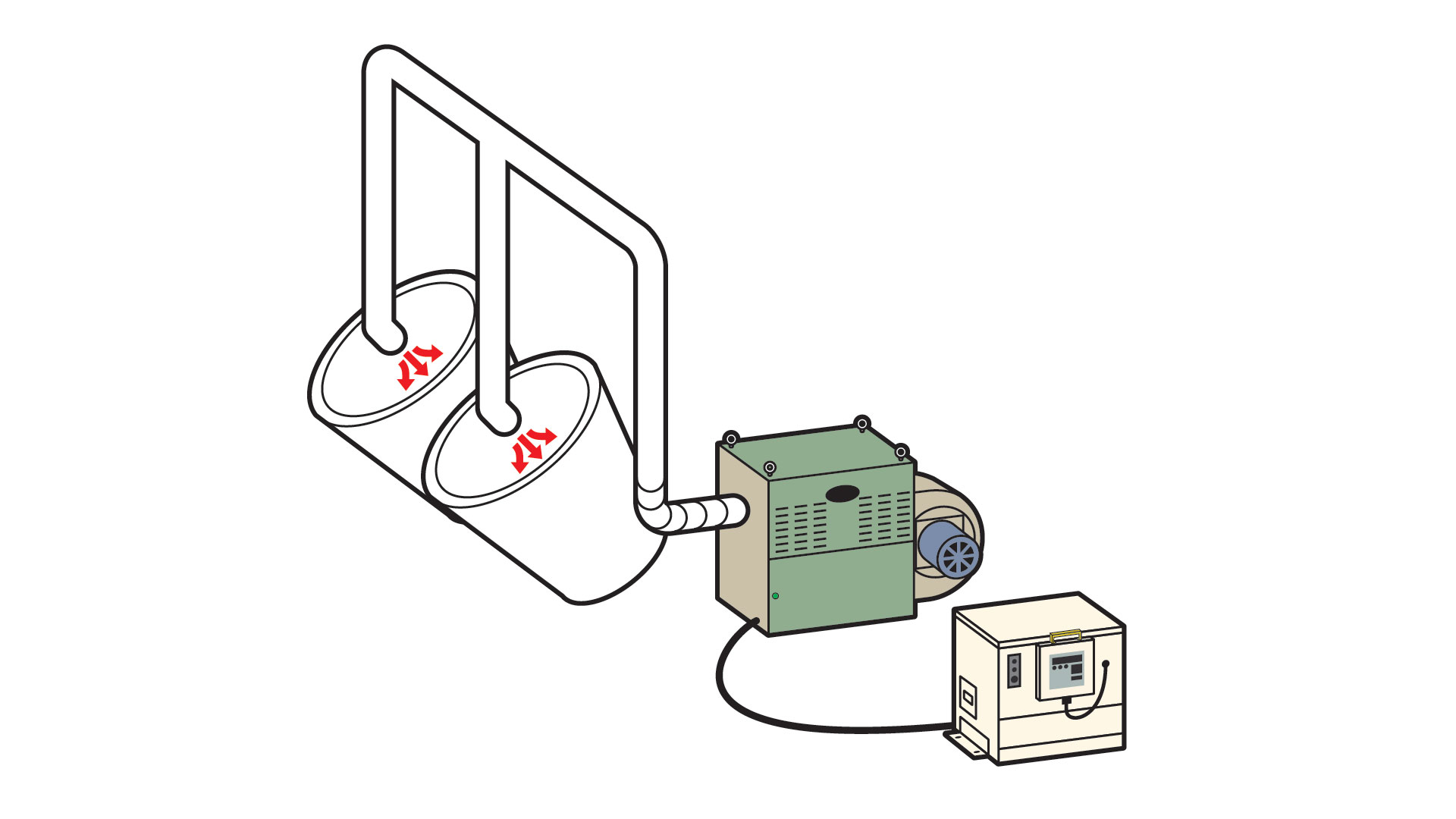

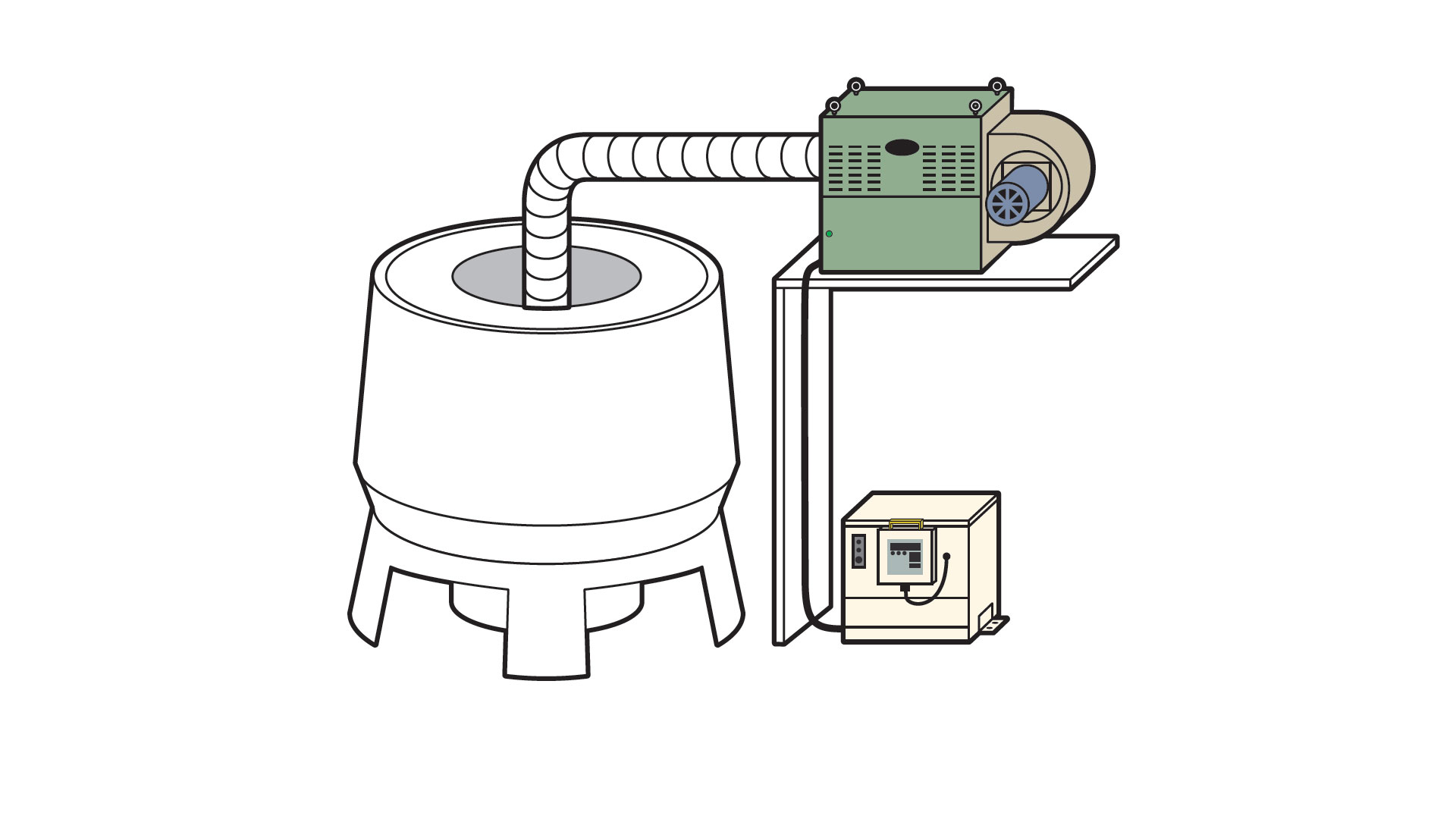

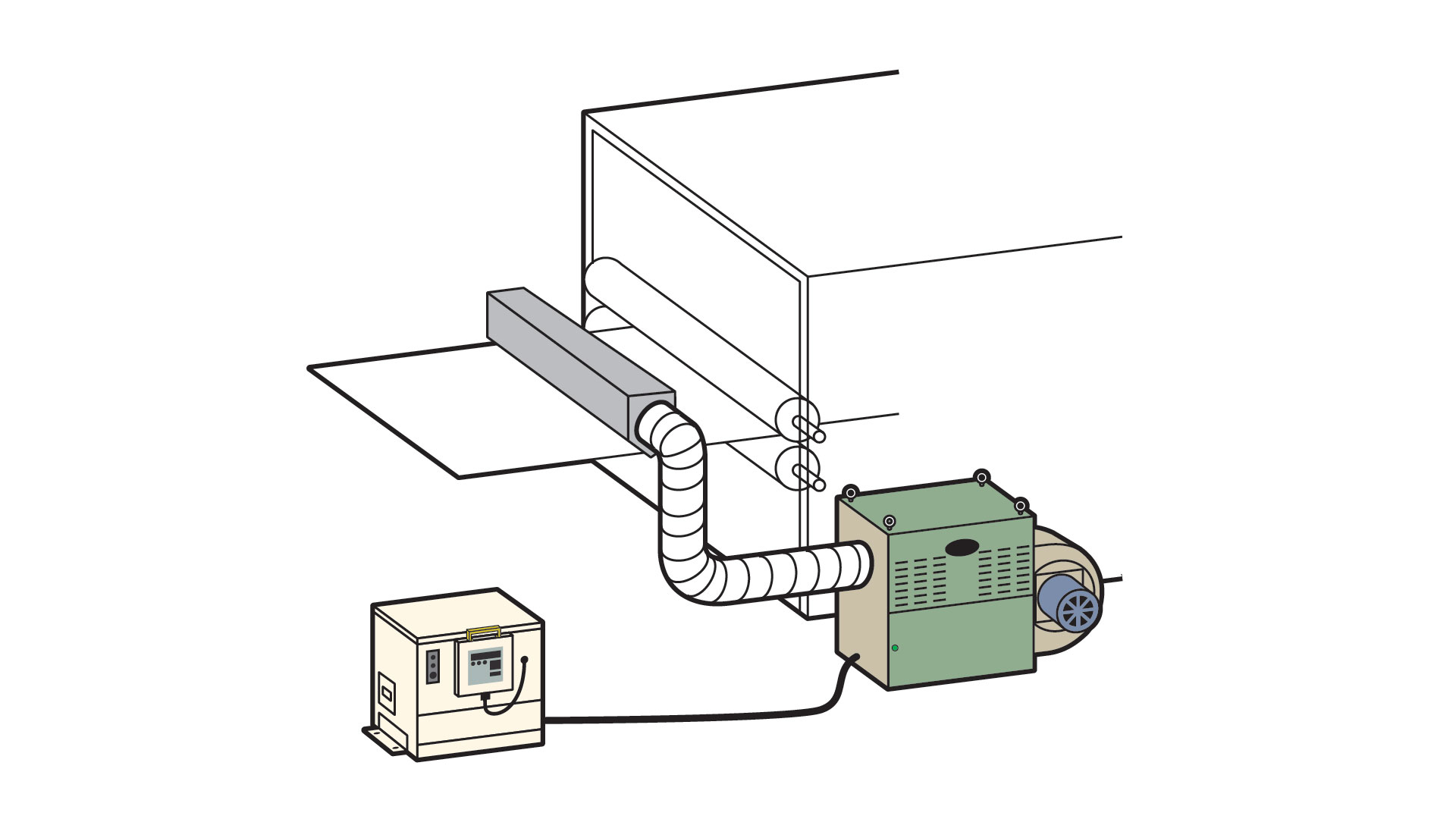

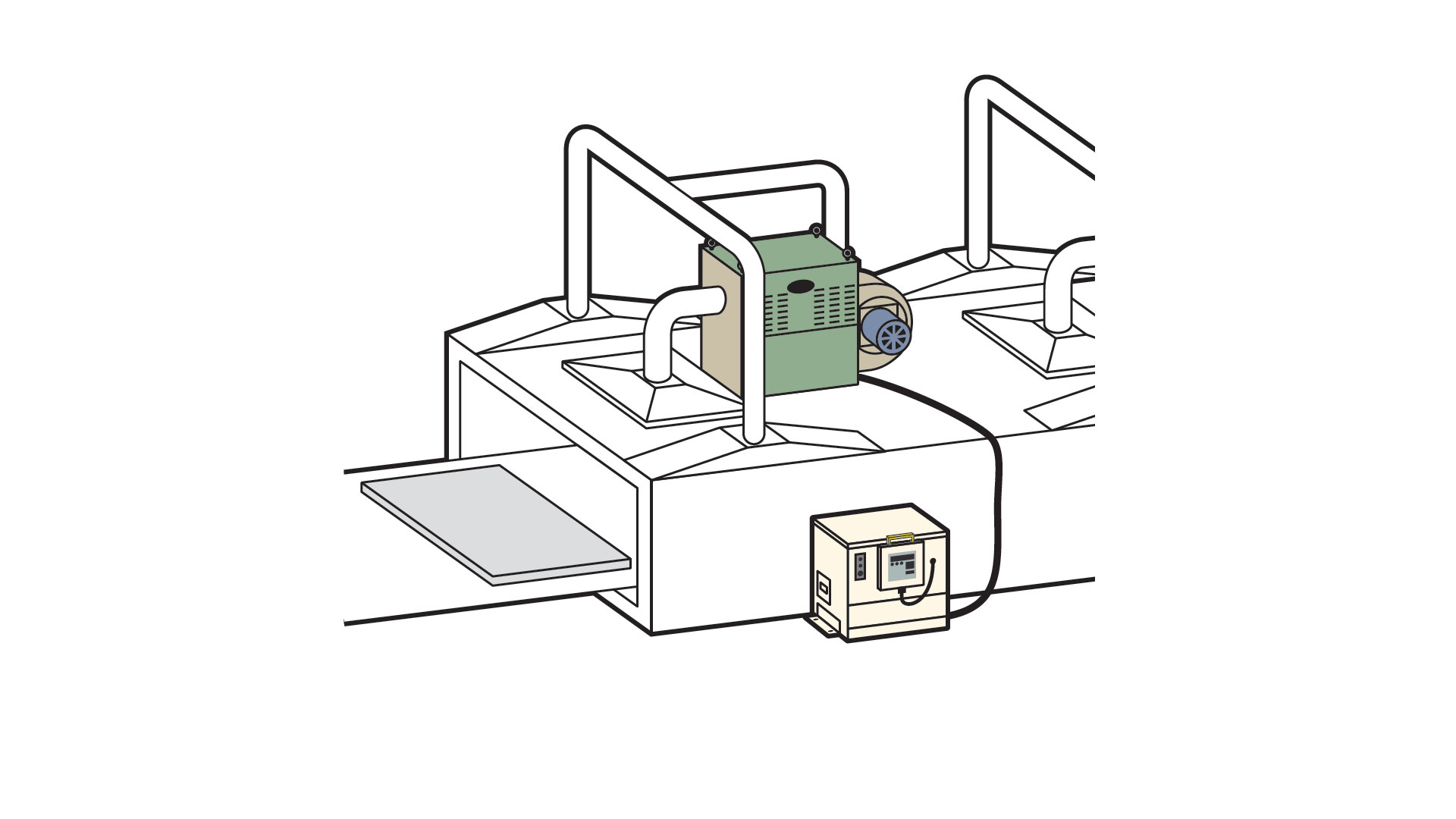

据付け例



類似品

マルチドライヤ　C型シリーズ　Ｈ型シリーズ　Ｐ型シリーズ　ＫＤシリーズ　ＨＴ型シリーズ　ユニットヒータ　ポータブルドライヤ



お問い合わせその他はこちら

カタログ請求
訪問
WEB打合せ
見積依頼
故障・不具合
修理品返却
機種選定（熱風発生機）
デモ機貸出
その他

標準仕様一覧表

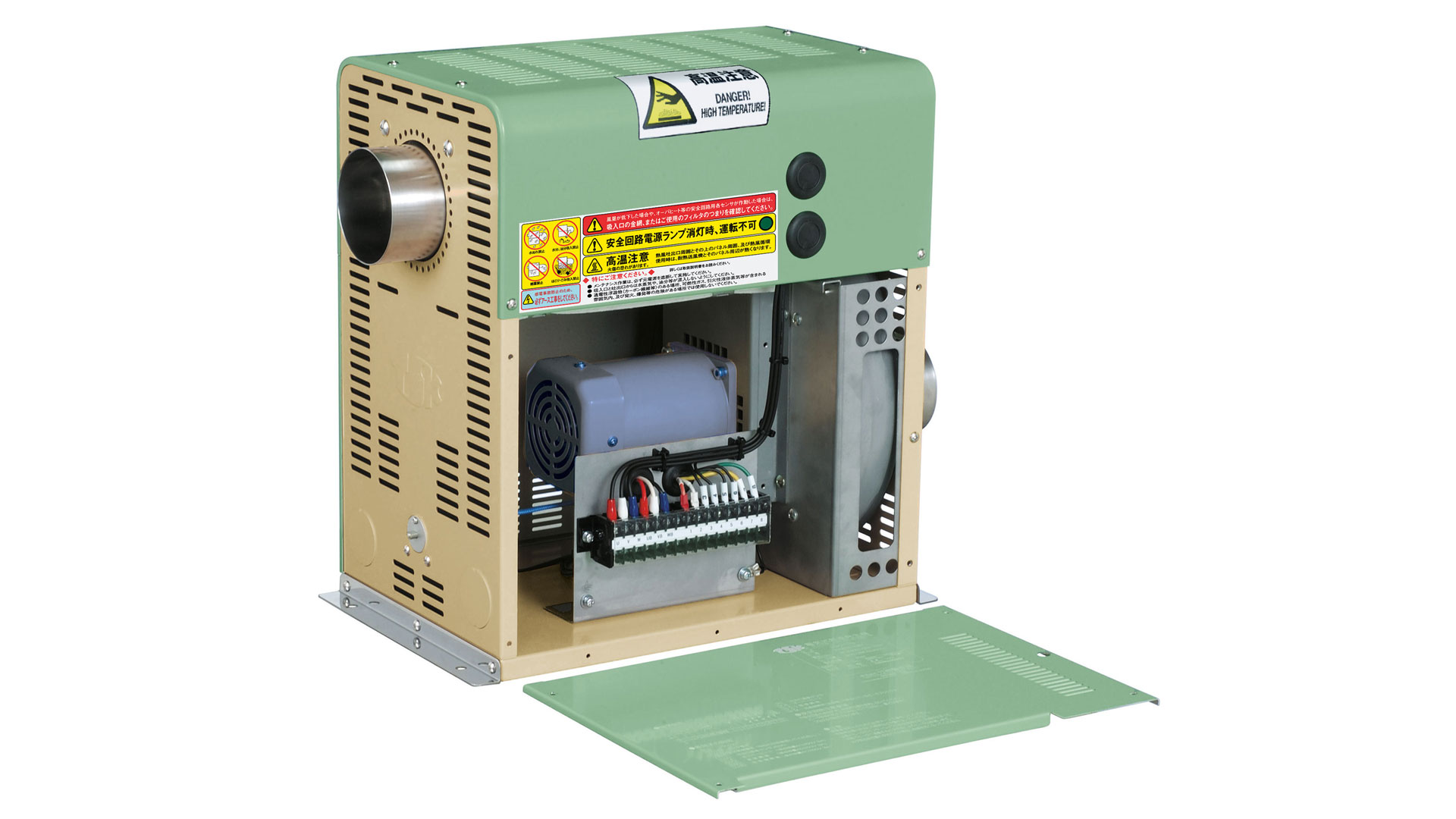

TSK-17B
品番 3200-3-008Y 3200-5-008Y
電源 50Hz/60Hz 3相200V / 3相200V･220V
ヒータ容量 3kW 5kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 140℃
最大風量 2.6/3.1 ㎥/min
最高静圧 0.67/0.95 kPa
熱風発生機 TSK-17B
仕様
性能曲線
標準品外形図

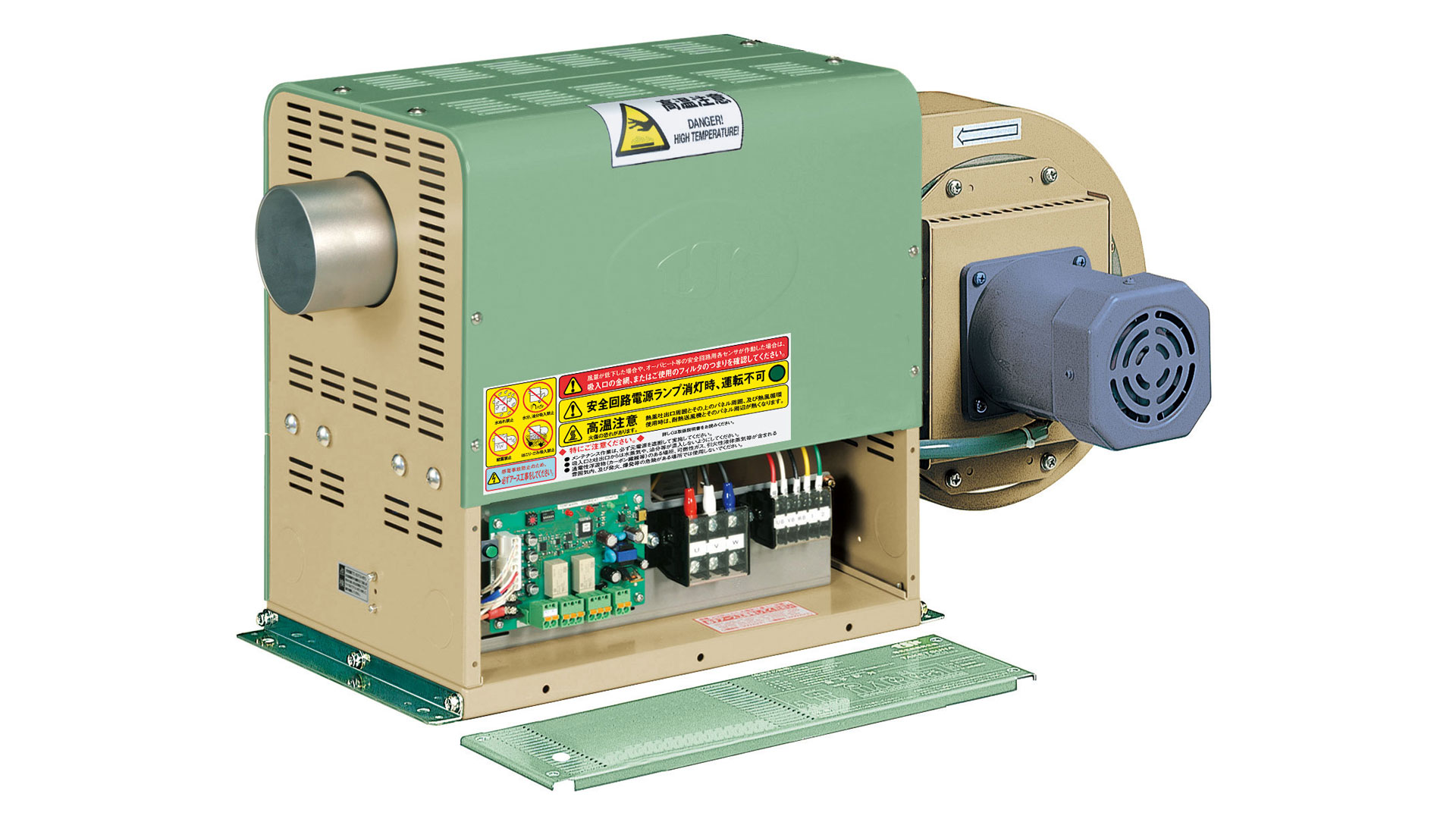

TSK-22B
品番 3200-3-013YA-LB 3200-5-013YA-LB
電源 50Hz/60Hz 3相200V / 3相200V･220V
ヒータ容量 3kW 5kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
最大風量 4.6/4.6 m³/min
最高静圧 0.85/1.20 kPa
熱風発生機 TSK-22B
仕様
性能曲線
標準品外形図

TSK-32B
品番 3200-7.5-013YA-LB
電源 50Hz/60Hz 3相200V / 3相200V･220V
ヒータ容量 7.5kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
最大風量 4.6/4.6 m³/min
最高静圧 0.85/1.20 kPa
熱風発生機 TSK-32B
仕様
性能曲線
標準品外形図

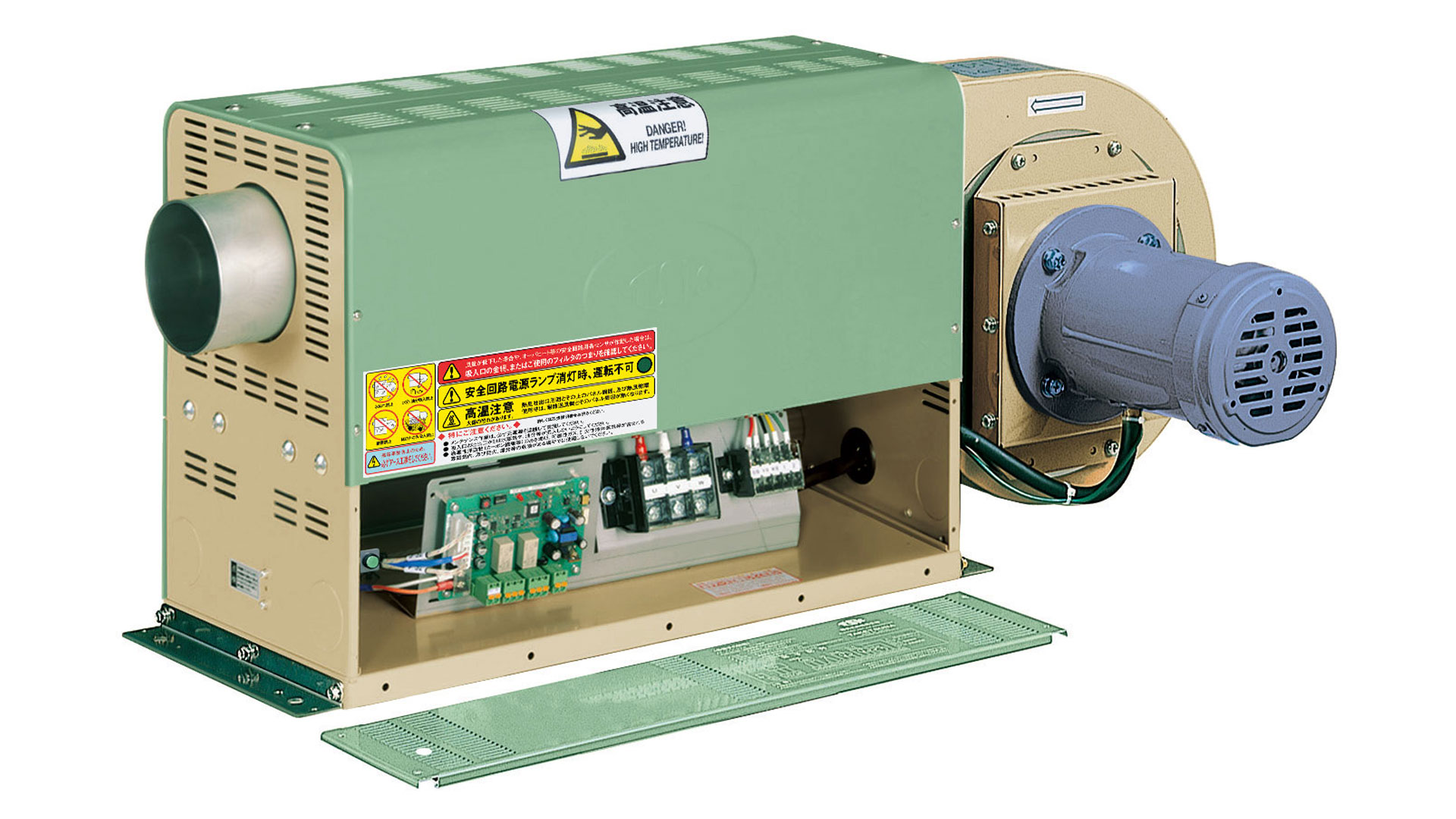

TSK-42B
品番 3200-8-025Y-LB
電源 50Hz/60Hz 3相200V / 3相200V･220V
ヒータ容量 8kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
最大風量 7.2/7.5 m³/min
最高静圧 1.10/1.52 kPa
熱風発生機 TSK-42B
仕様
性能曲線
標準品外形図

TSK-52B
品番 3200-10-025Y-LB 3200-15-025Y-LB
電源 50Hz/60Hz 3相200V / 3相200V･220V
ヒータ容量 10kW 15kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
最大風量 7.2/7.5 m³/min
最高静圧 1.10/1.52 kPa
熱風発生機 TSK-52B
仕様
性能曲線
標準品外形図

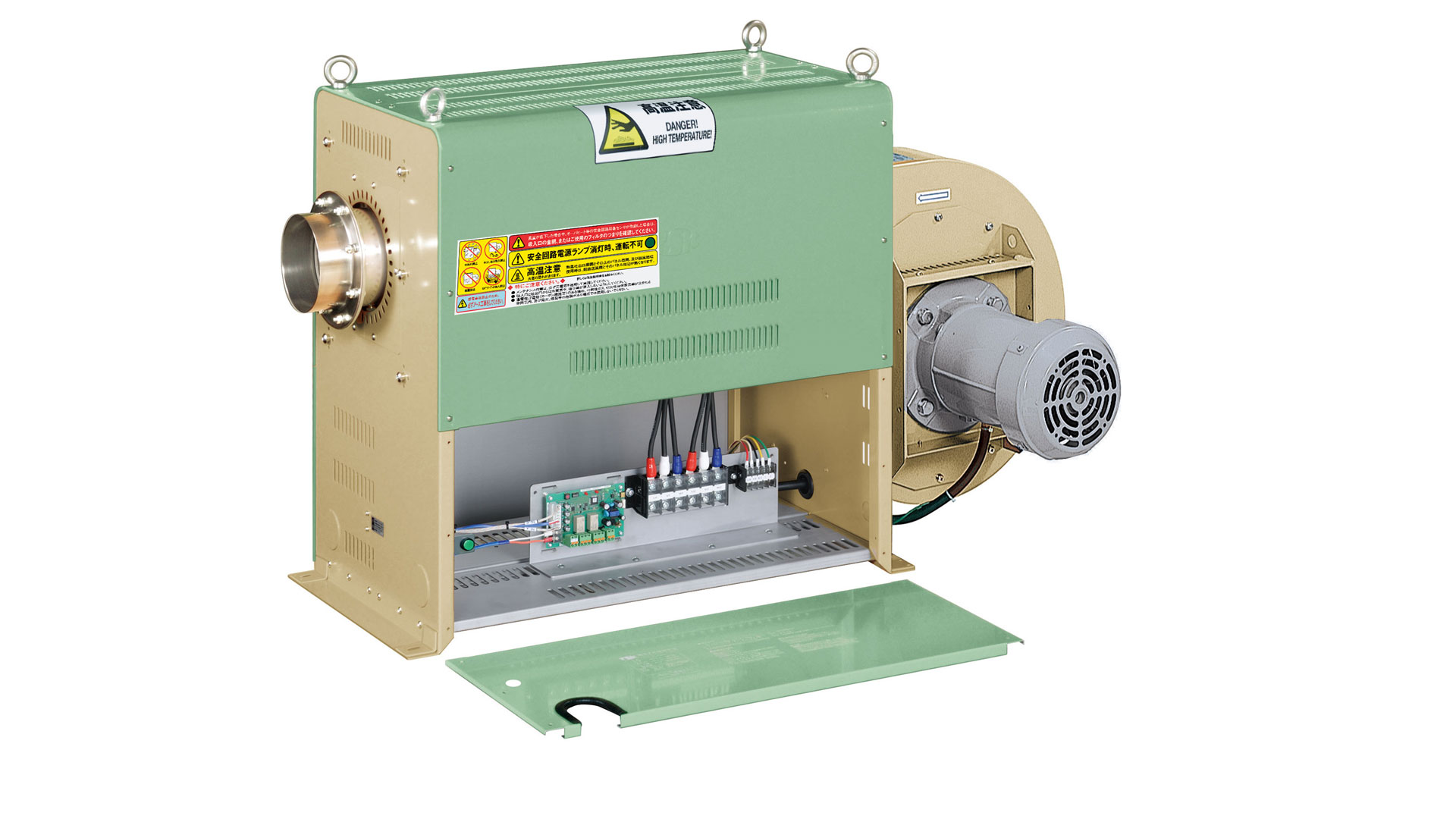

TSK-62B
品番 3200-15-075Y-LB
電源 50Hz/60Hz 3相200V / 3相200V･220V
ヒータ容量 15kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
最大風量 15.7/11.6 m³/min
最高静圧 1.75/2.40 kPa
熱風発生機 TSK-62B
仕様
性能曲線
標準品外形図

TSK-72B
品番 3200-20-075Y-LB
電源 50Hz/60Hz 3相200V / 3相200V･220V
ヒータ容量 20kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
最大風量 15.7/11.6 m³/min
最高静圧 1.75/2.40 kPa
熱風発生機 TSK-72B
仕様
性能曲線
標準品外形図

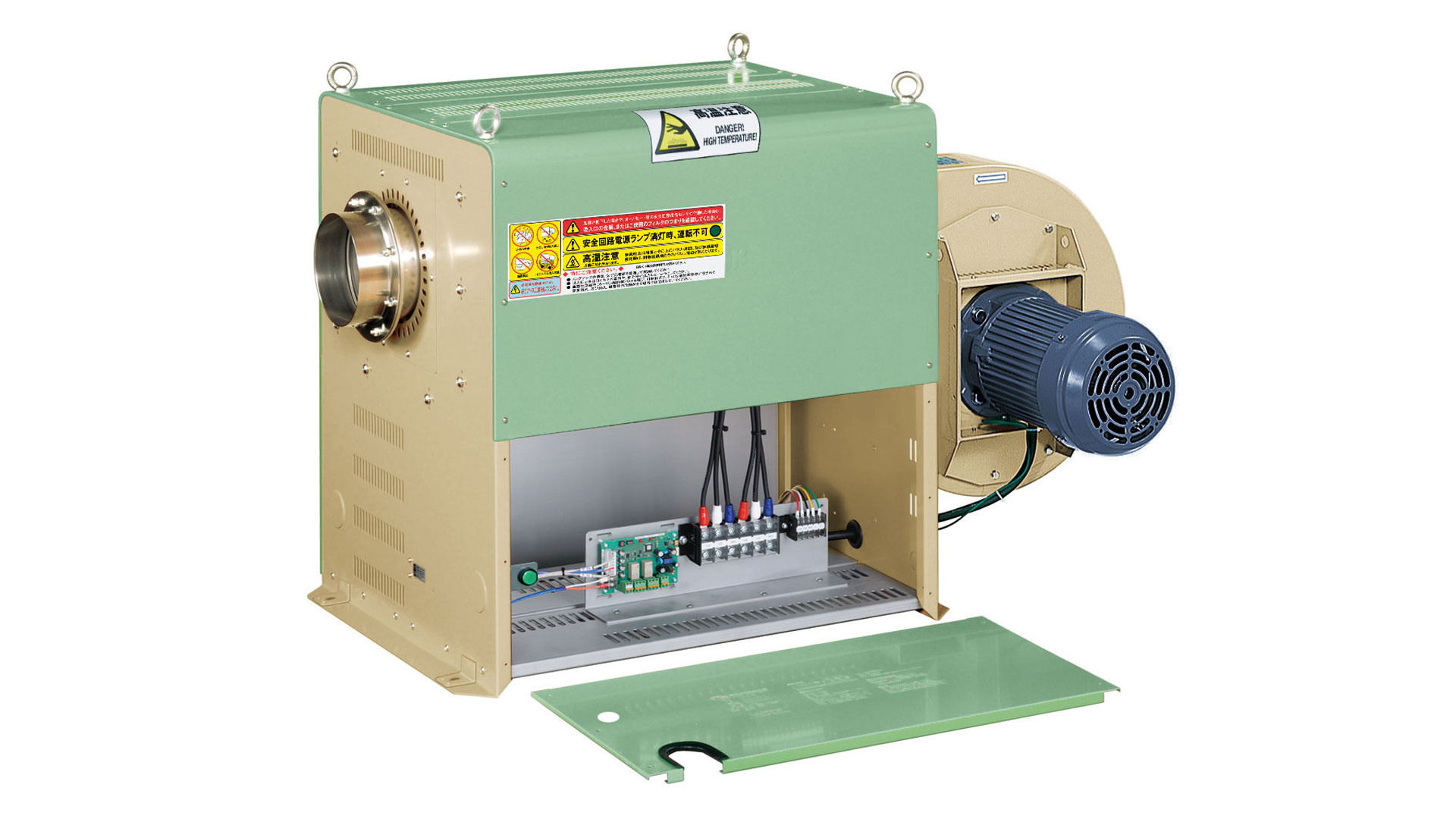

TSK-82B
品番 3200-30-1.5Y-LB
電源 50Hz/60Hz 3相200V / 3相200V･220V
ヒータ容量 30kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
最大風量 24.1/23.3 m³/min
最高静圧 2.00/2.83 kPa
熱風発生機 TSK-82B
仕様
性能曲線
標準品外形図

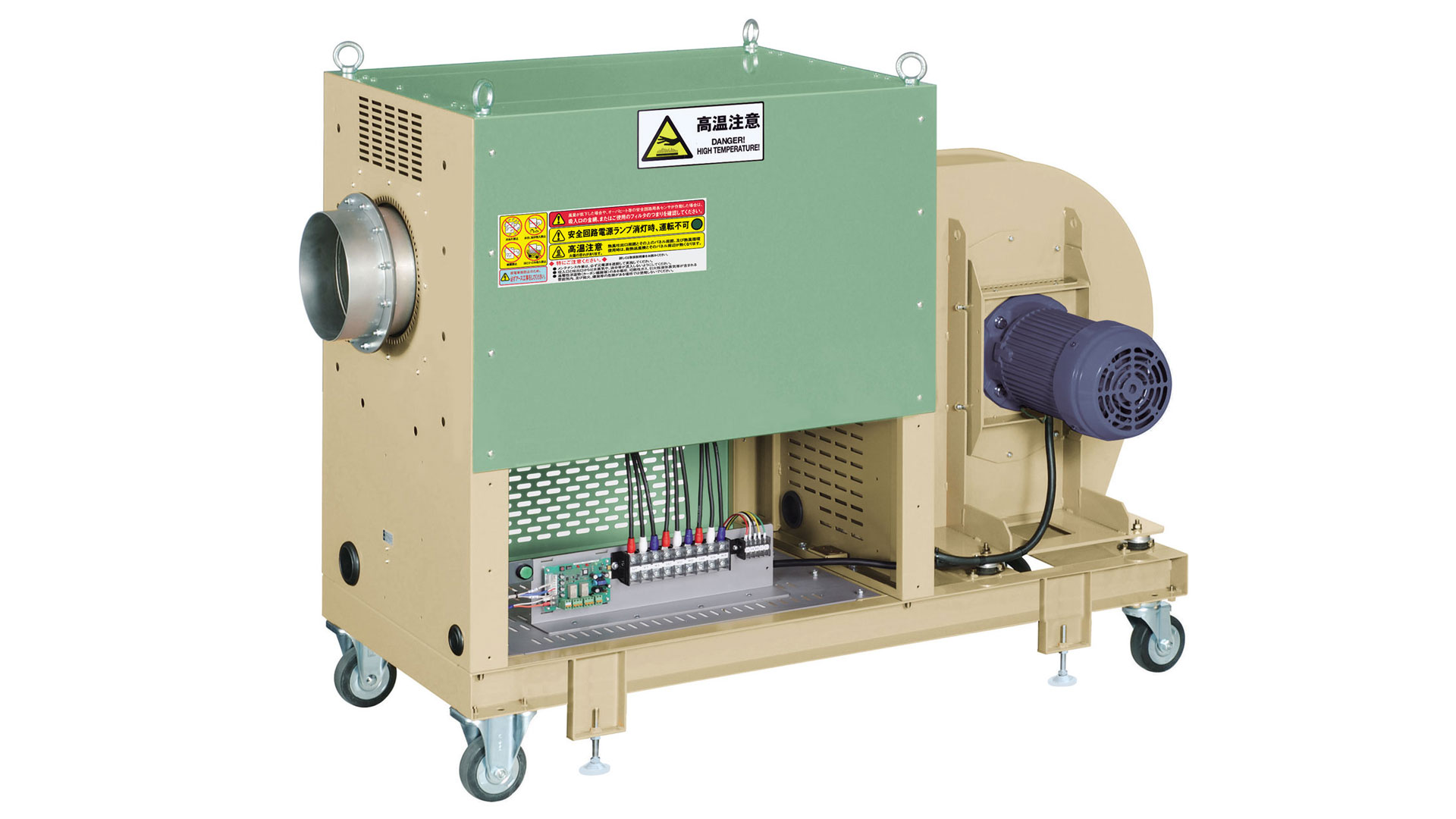

TSK-92B
品番 3200-35-2.2Y-LB
電源 50Hz/60Hz 3相200V / 3相200V･220V
ヒータ容量 35kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
最大風量 34.8/29.1 m³/min
最高静圧 2.8/3.9 kPa
熱風発生機 TSK-92B
仕様
性能曲線
標準品外形図

TSK-102B
品番 3200-45-2.2Y-LB
電源 50Hz/60Hz 3相200V / 3相200V･220V
ヒータ容量 45kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
最大風量 34.8/29.1 m³/min
最高静圧 2.8/3.9 kPa
熱風発生機 TSK-102
仕様
性能曲線
標準品外形図

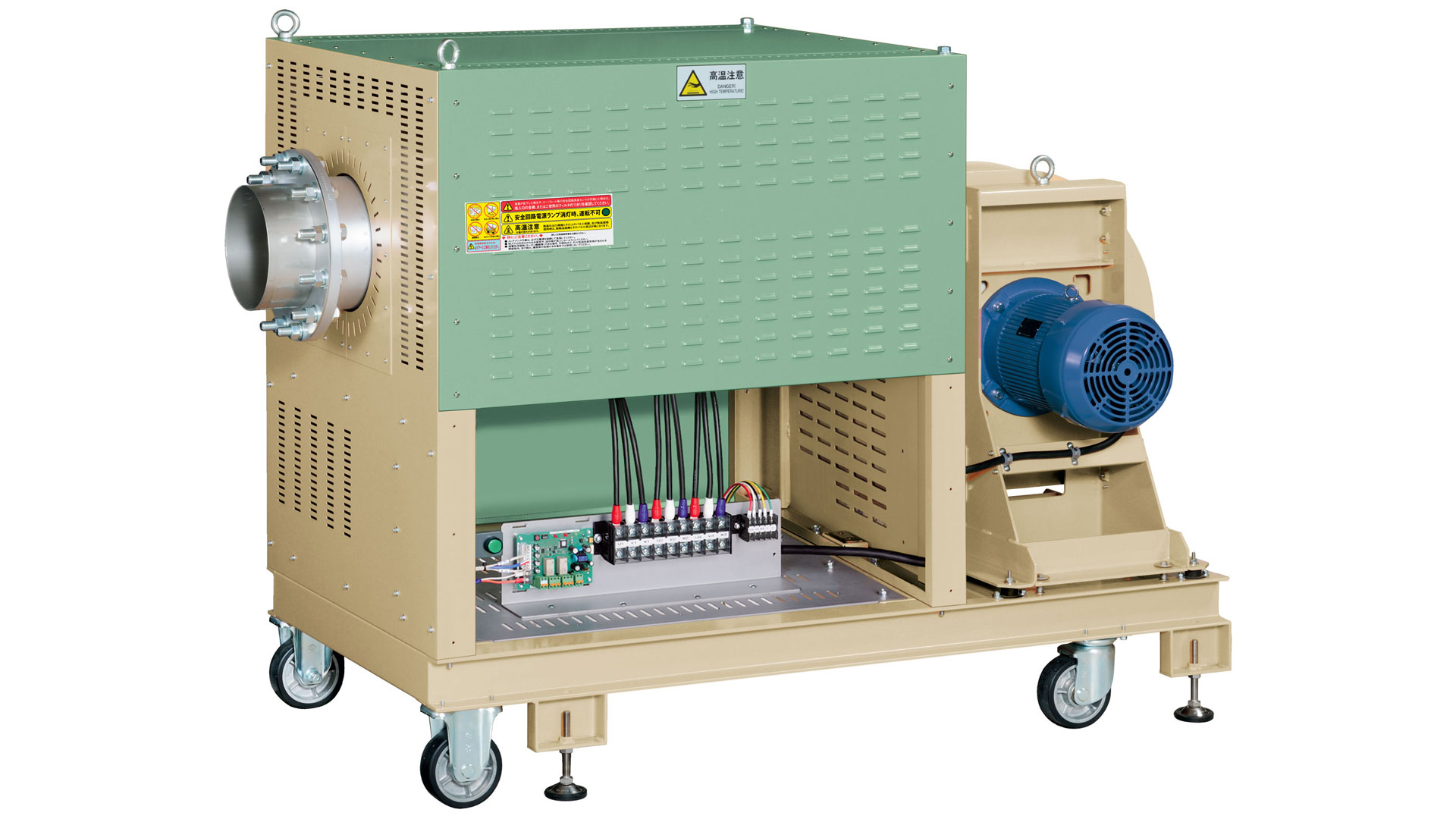

TSK-122B
品番 3200-60-3.7Y-LB 3200-80-3.7Y-LB
電源 50Hz/60Hz 3相200V / 3相200V･220V
ヒータ容量 60kW 80kW
最高熱風温度 300℃
最高吸込温度 230℃
最大風量 49/37 m³/min
最高静圧 3.5/5.1 kPa
熱風発生機 TSK-122B
仕様
性能曲線
標準品外形図

TSK-132B
品番 3200-60-5.5Y-LB 3200-80-5.5Y-LB
電源 50Hz/60Hz 3相200V / 3相200V･220V
ヒータ容量 60kW 80kW
最高熱風温度 300℃
最高吸込温度 230℃
最大風量 60/45 m³/min
最高静圧 4.1/6.0 kPa
熱風発生機 TSK-132B
仕様
性能曲線
標準品外形図

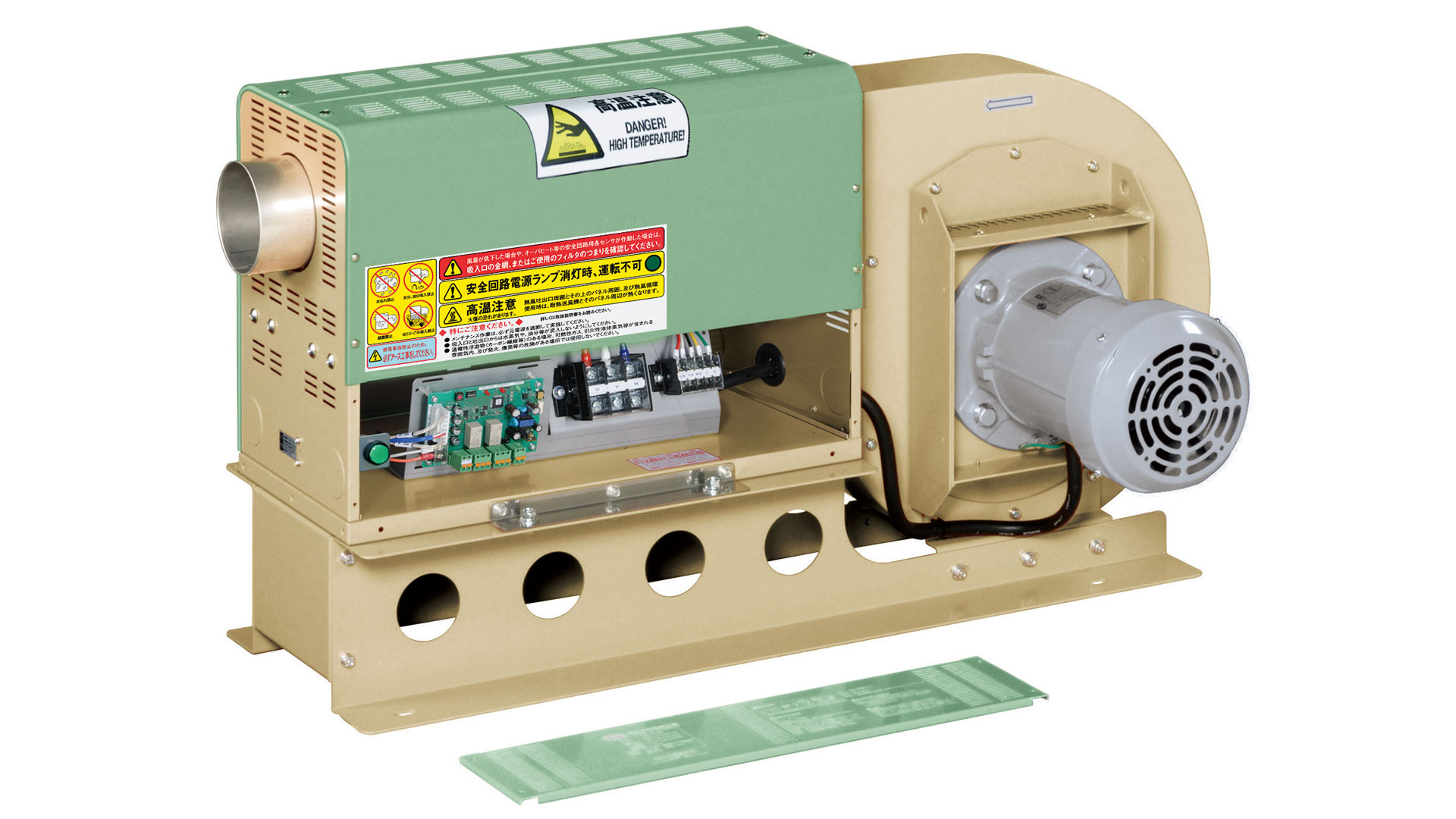

TSK-42BS
品番 3200-8-075SY-LB
電源 50Hz/60Hz 3相200V / 3相200V･220V
ヒータ容量 8kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
最大風量 11.5/11.6 m³/min
最高静圧 1.75/2.40 kPa
熱風発生機 TSK-42BS
仕様
性能曲線
標準品外形図

TSK-52BS
品番 3200-10-075SY-LB 3200-15-075SY-LB
電源 50Hz/60Hz 3相200V / 3相200V･220V
ヒータ容量 10kW 15kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
最大風量 11.5/11.6 m³/min
最高静圧 1.75/2.40 kPa
熱風発生機 TSK-52BS
仕様
性能曲線
標準品外形図

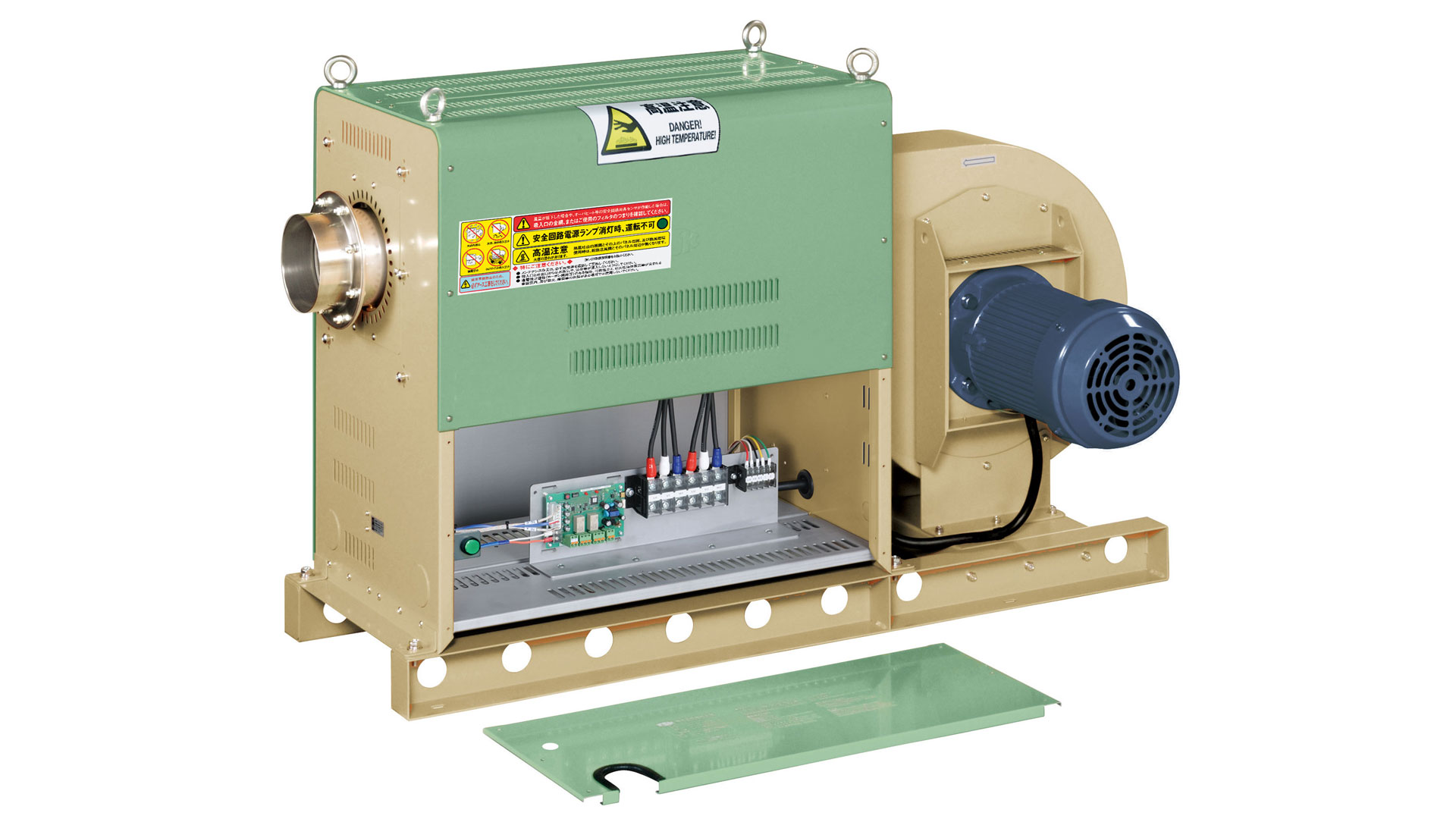

TSK-62BS
品番 3200-15-1.5SY-LB
電源 50Hz/60Hz 3相200V / 3相200V･220V
ヒータ容量 15kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
最大風量 20.9/23.2 m³/min
最高静圧 1.95/2.72 kPa
熱風発生機 TSK-62BS
仕様
性能曲線
標準品外形図

TSK-72BS
品番 3200-20-1.5SY-LB
電源 50Hz/60Hz 3相200V / 3相200V･220V
ヒータ容量 20kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
最大風量 20.9/23.2 m³/min
最高静圧 1.95/2.72 kPa
熱風発生機 TSK-72BS
仕様
性能曲線
標準品外形図

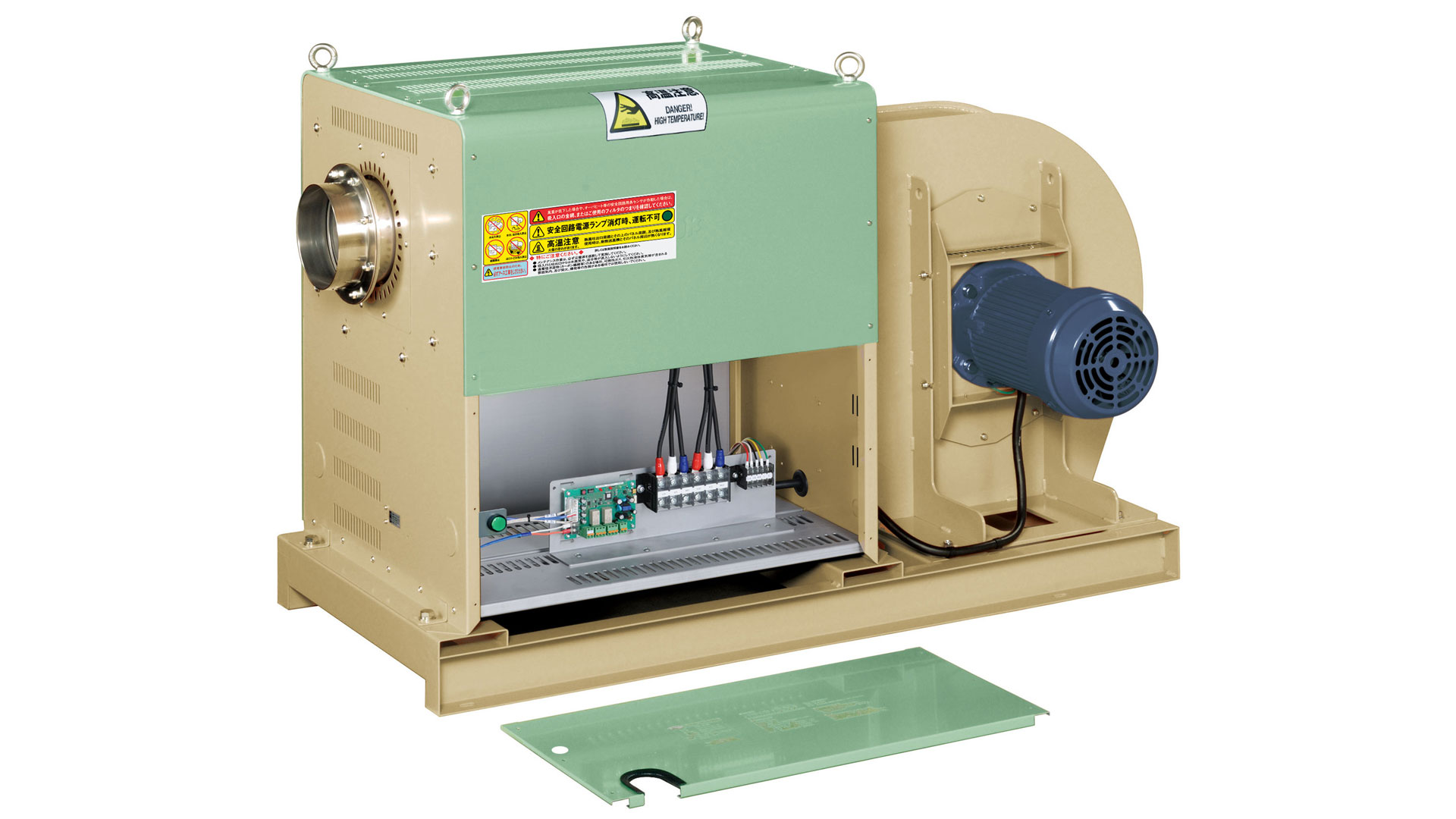

TSK-82BS
品番 3200-30-2.2SY-LB
電源 50Hz/60Hz 3相200V / 3相200V･220V
ヒータ容量 30kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
最大風量 30.6/29.0 m³/min
最高静圧 2.70/3.80 kPa
熱風発生機 TSK-82BS
仕様
性能曲線
標準品外形図

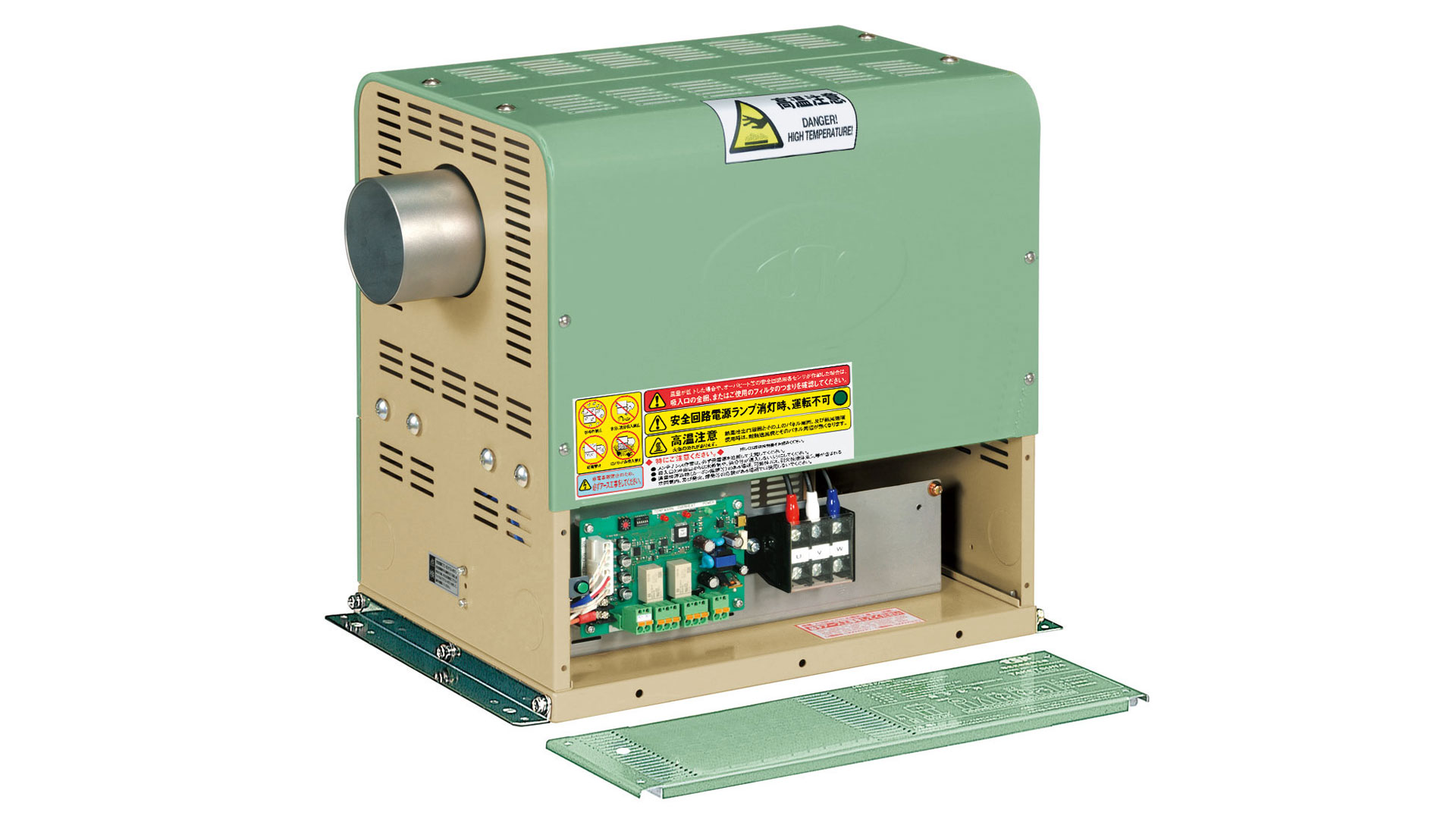

TSK-22BF
品番 3200-3 3200-5
電源 50Hz/60Hz 3相200V･220V
ヒータ容量 3kW 5kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
適合風量と圧力損失 6.0 m³/min（ヒータ部圧損1.0kPa）
ヒータケース耐圧 19.6 kPa以下
熱風発生機 TSK-22BF
仕様
標準品外形図

TSK-32BF
品番 3200-7.5
電源 50Hz/60Hz 3相200V･220V
ヒータ容量 7.5kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
適合風量と圧力損失 6.0 m³/min（ヒータ部圧損1.0kPa）
ヒータケース耐圧 19.6 kPa以下
熱風発生機 TSK-32BF
仕様
標準品外形図

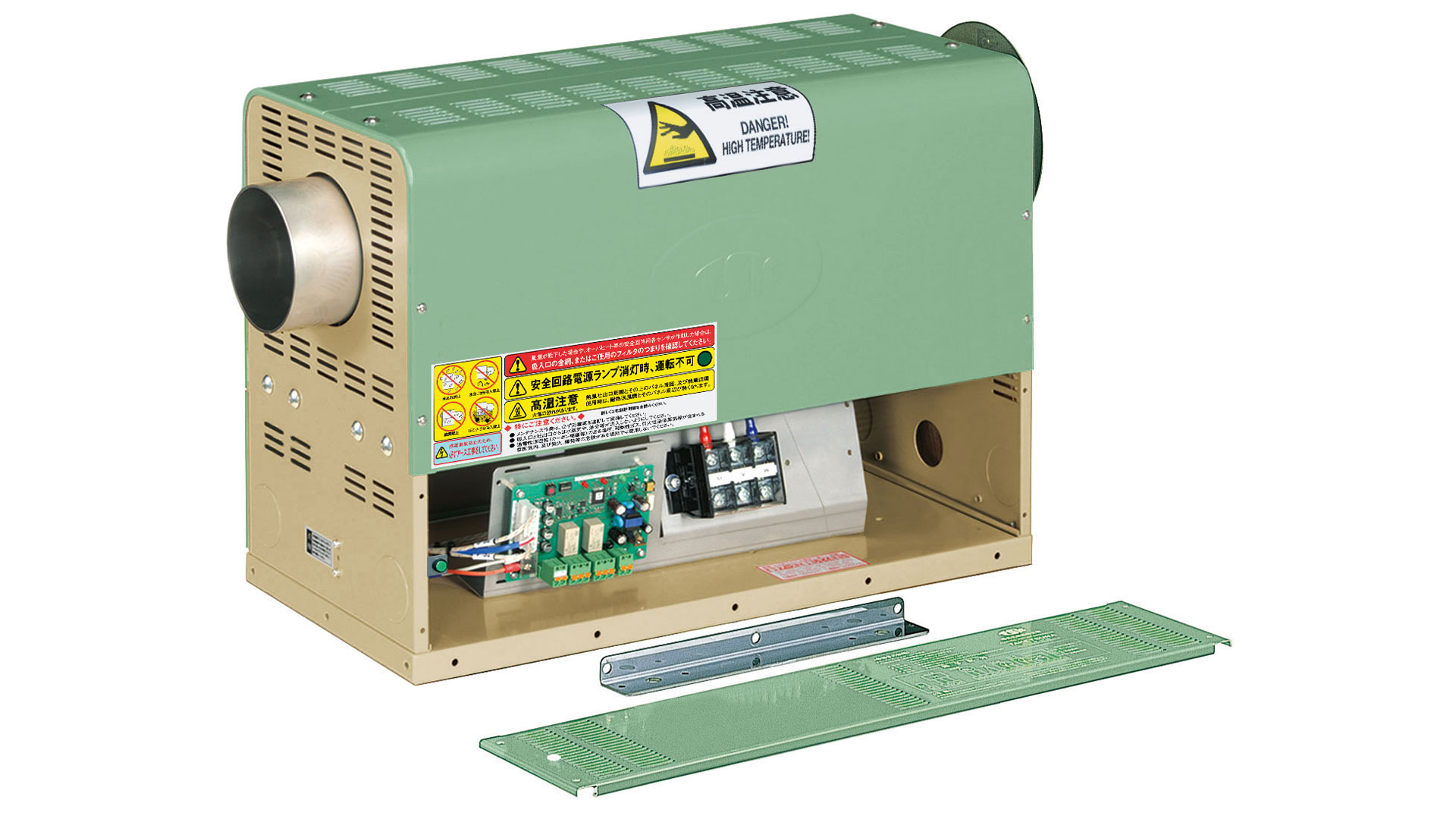

TSK-42BF
品番 3200-8
電源 50Hz/60Hz 3相200V･220V
ヒータ容量 8kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
適合風量と圧力損失 10 m³/min（ヒータ部圧損0.6kPa）
ヒータケース耐圧 19.6 kPa以下
熱風発生機 TSK-42BF
仕様
標準品外形図

TSK-52BF
品番 3200-10 3200-15
電源 50Hz/60Hz 3相200V･220V
ヒータ容量 10kW 15kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
適合風量と圧力損失 10 m³/min（ヒータ部圧損0.6kPa）
ヒータケース耐圧 19.6 kPa以下
熱風発生機 TSK-52BF
仕様
標準品外形図

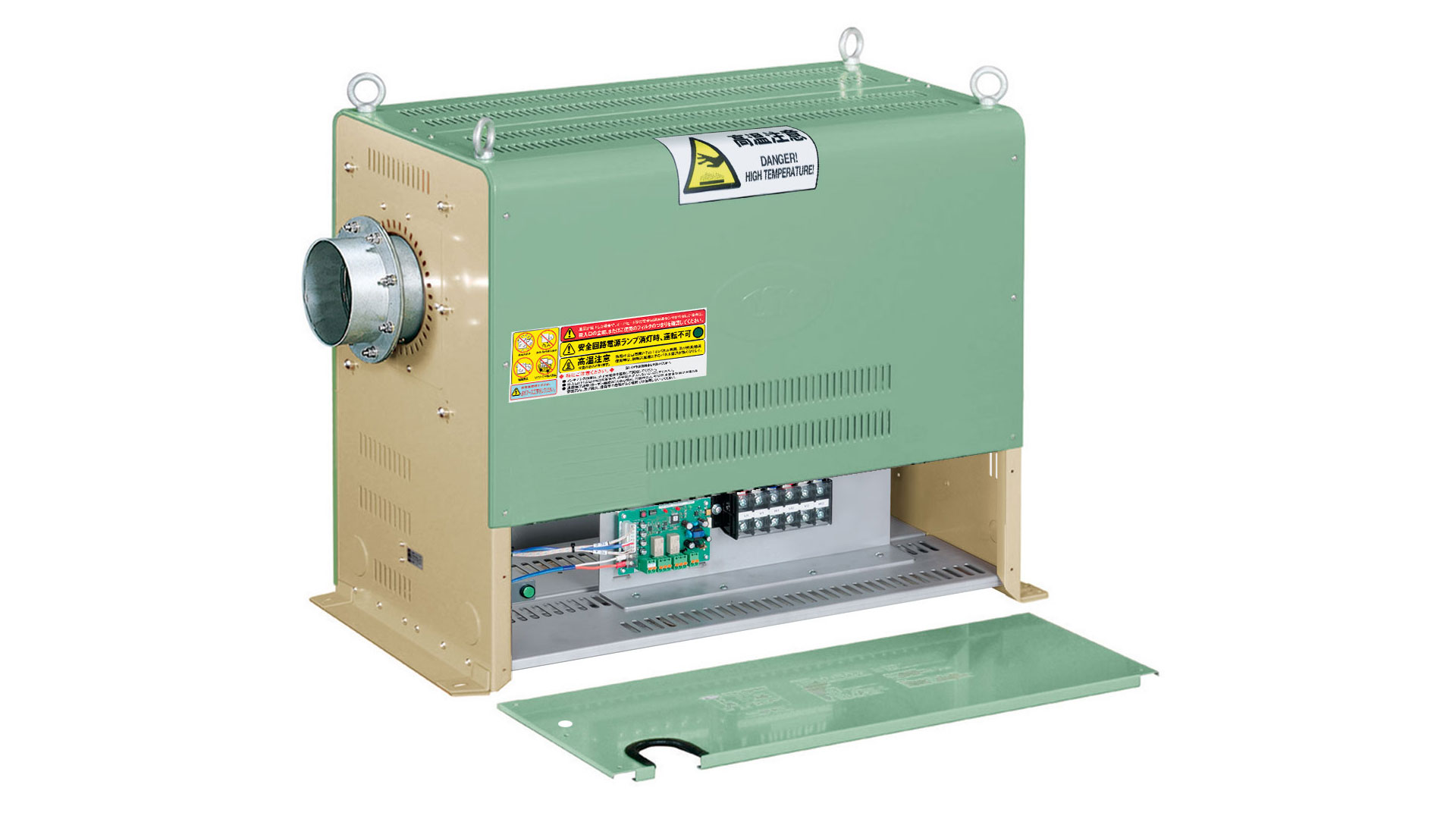

TSK-62BF
品番 3200-15
電源 50Hz/60Hz 3相200V･220V
ヒータ容量 15kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
適合風量と圧力損失 20 m³/min（ヒータ部圧損1.5kPa）
ヒータケース耐圧 9.8 kPa以下
熱風発生機 TSK-62BF
仕様
標準品外形図

TSK-72BF
品番 3200-20
電源 50Hz/60Hz 3相200V･220V
ヒータ容量 20kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
適合風量と圧力損失 20 m³/min（ヒータ部圧損1.5kPa）
ヒータケース耐圧 9.8 kPa以下
熱風発生機 TSK-72BF
仕様
標準品外形図

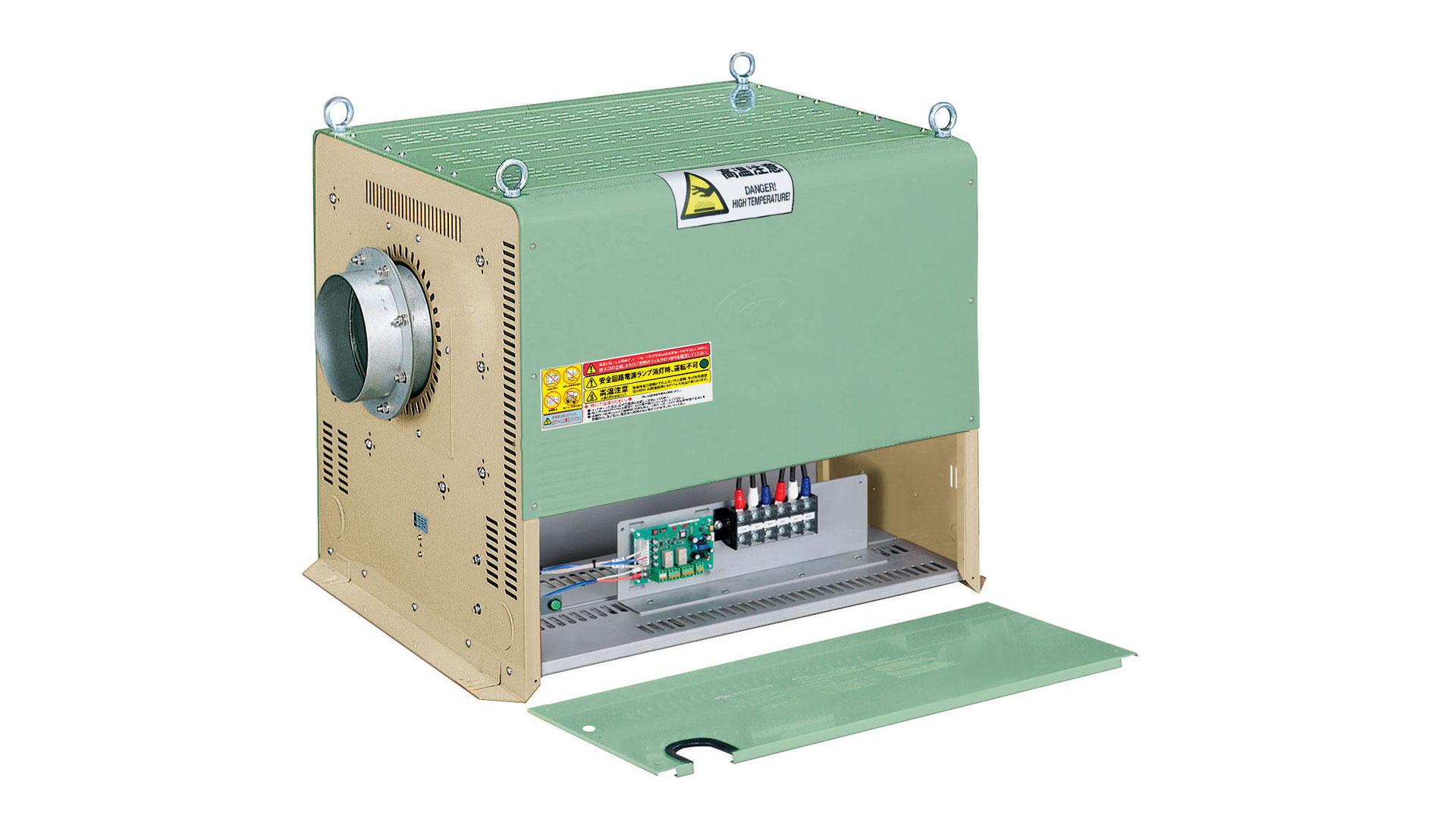

TSK-82BF
品番 3200-30
電源 50Hz/60Hz 3相200V･220V
ヒータ容量 30kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
適合風量と圧力損失 30 m³/min（ヒータ部圧損1.0kPa）
ヒータケース耐圧 9.8 kPa以下
熱風発生機 TSK-82BF
仕様
標準品外形図

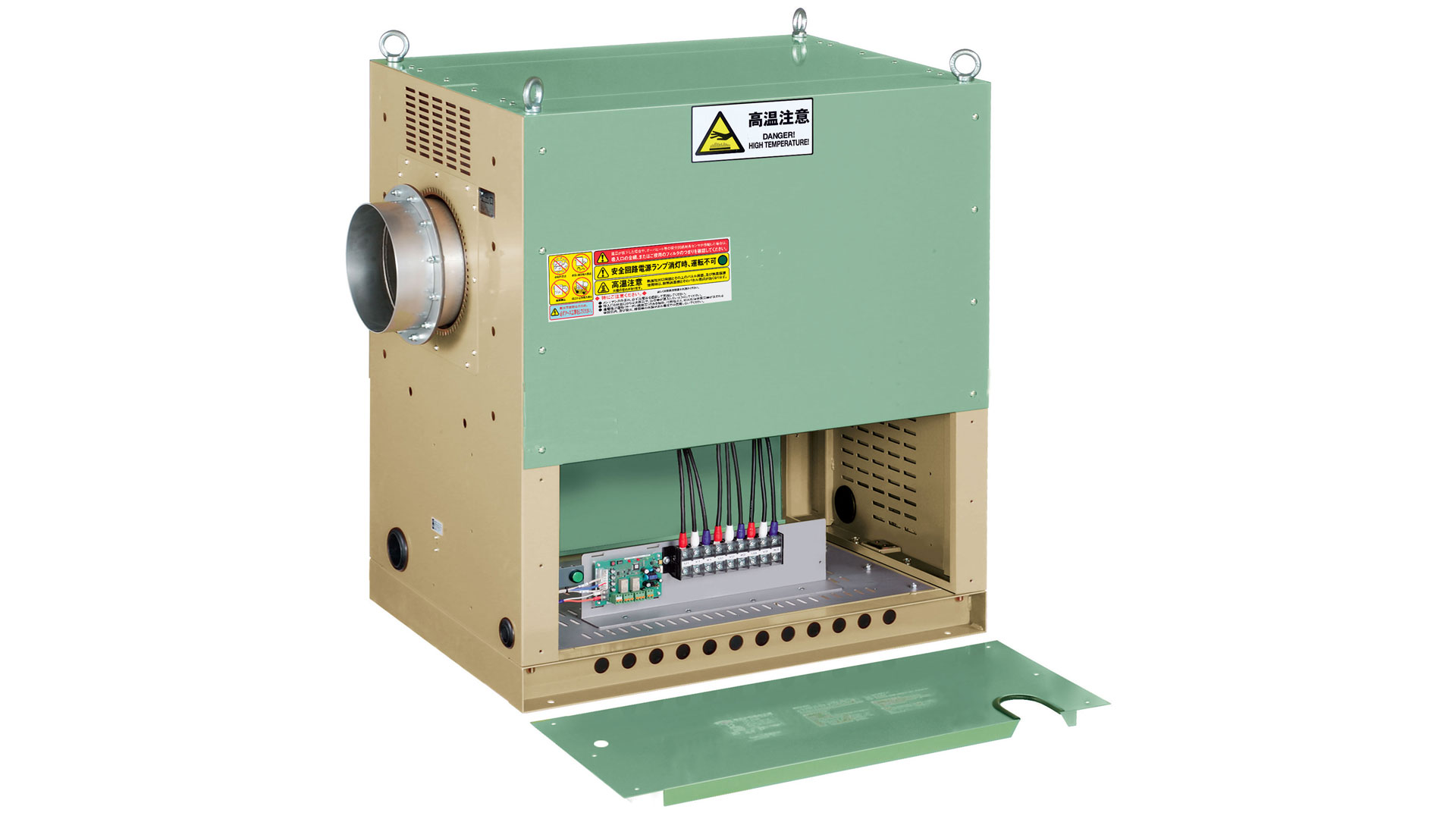

TSK-92BF
品番 3200-35
電源 50Hz/60Hz 3相200V･220V
ヒータ容量 35kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
適合風量と圧力損失 40 m³/min（ヒータ部圧損0.85kPa）
ヒータケース耐圧 9.8 kPa以下
熱風発生機 TSK-92BF
仕様
標準品外形図

TSK-102BF
品番 3200-45
電源 50Hz/60Hz 3相200V･220V
ヒータ容量 45kW
最高熱風温度 300℃（専用制御盤にて350℃使用可能）
最高吸込温度 230℃
適合風量と圧力損失 40 m³/min（ヒータ部圧損0.85kPa）
ヒータケース耐圧 9.8k Pa以下
熱風発生機 TSK-102BF
仕様
標準品外形図

専用自動温度調節器 高性能タイプ TRT20A
品番 ご使用の熱風発生機の品番
電源 50Hz/60Hz 3相200V･220V / 3相200V･220V
適合熱風発生機 TSK-17B
ヒータ制御容量･最大負荷電流 3相5kW以下(200V時)・20A
適合送風機 3相80W
仕様
標準品外形図

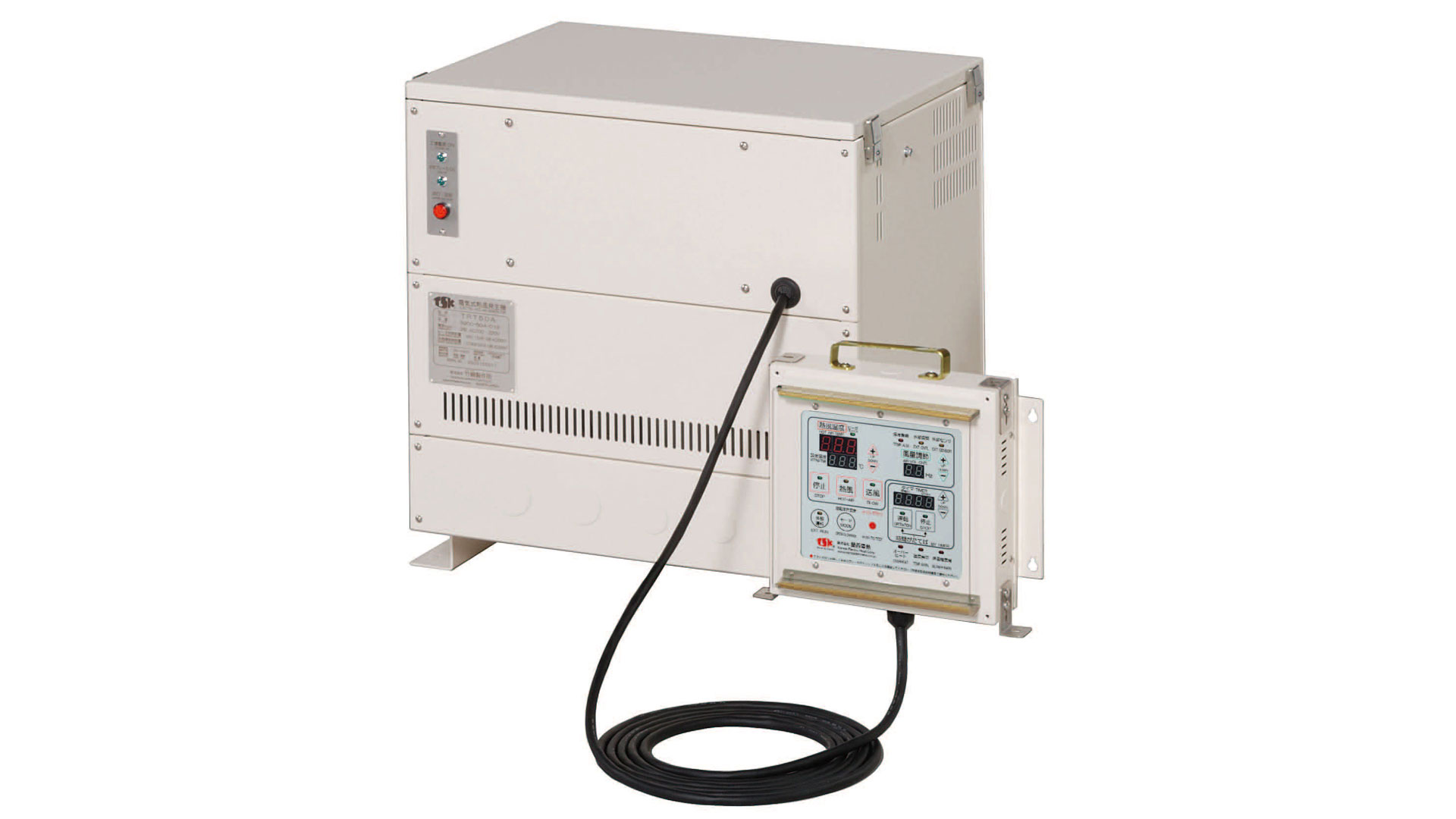

専用自動温度調節器 高性能タイプ TRT51A
品番 ご使用の熱風発生機の品番
電源 50Hz/60Hz 3相200V･220V / 3相200V･220V
適合熱風発生機 TSK-22B～52B・42BS・52BS
ヒータ制御容量･最大負荷電流 3相15kW以下(200V時)・50A
適合送風機 3相750Wまで
TRT51A
仕様
標準品外形図

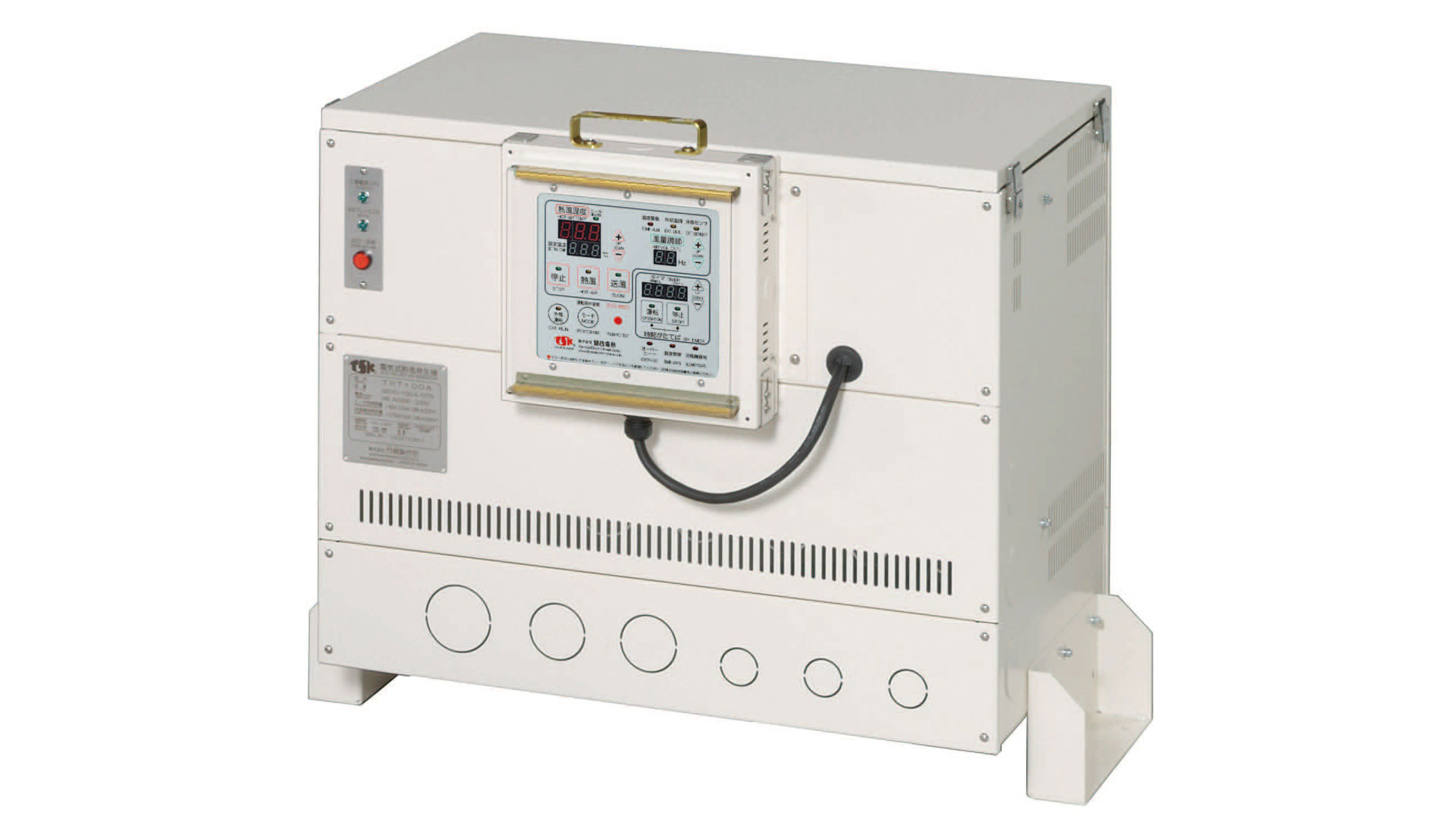

専用自動温度調節器 高性能タイプ TRT101A
品番 ご使用の熱風発生機の品番
電源 50Hz/60Hz 3相200V･220V / 3相200V･220V
適合熱風発生機 TSK-62B～82B・62BS～82BS
ヒータ制御容量･最大負荷電流 3相30kW以下(200V時)・50A×2回路
適合送風機 3相2200Wまで
TRT101A
仕様
標準品外形図

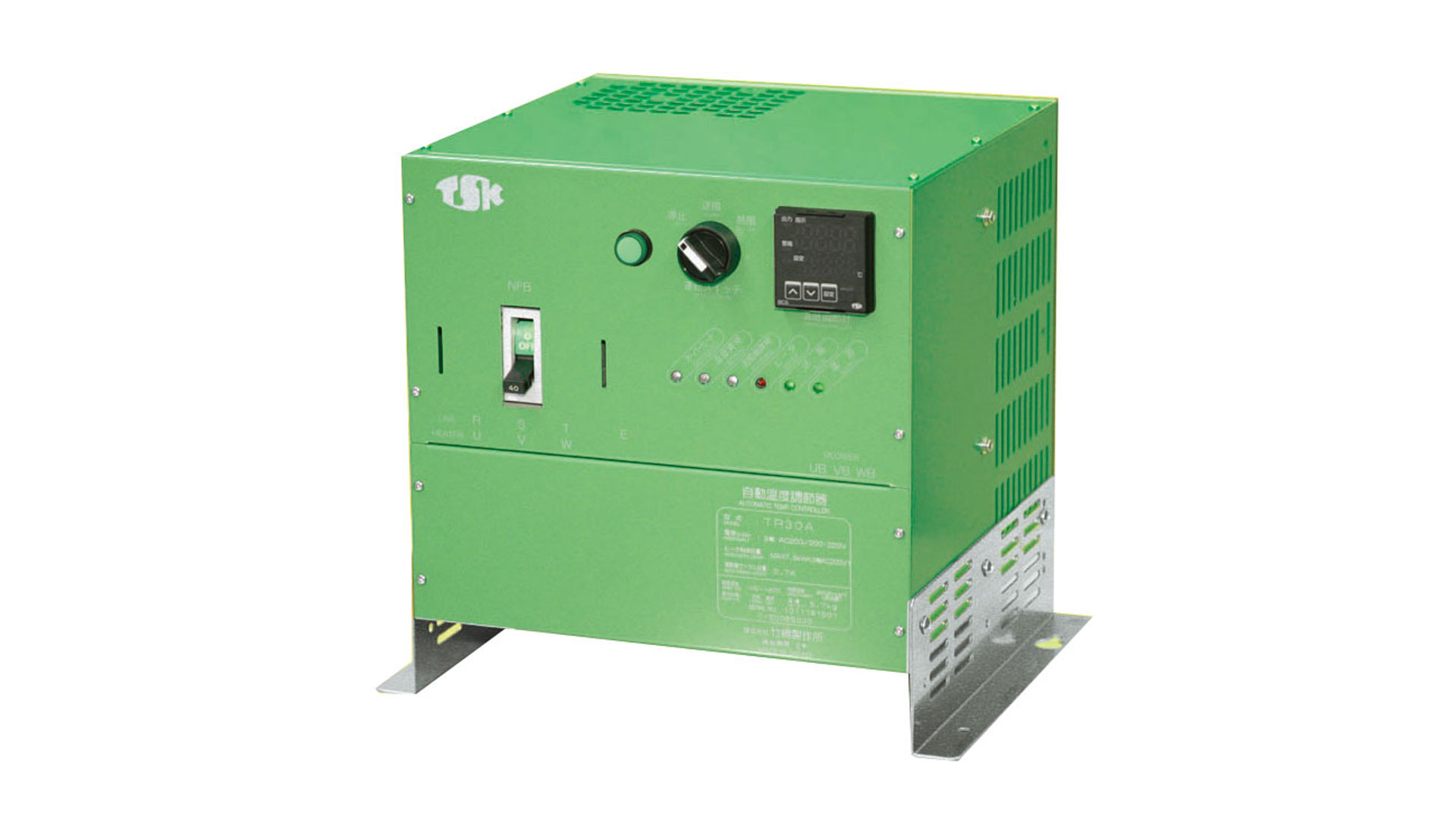

専用自動温度調節器 簡易タイプ TR32A
品番 ご使用の熱風発生機の品番
電源 50Hz/60Hz 3相200V / 3相200V･220V
適合熱風発生機 TSK-17B・22B・32B
ヒータ制御容量･最大負荷電流 3相7.5kW以下(200V時)・30A
適合送風機

3相2200Wまで
ただし、750W以上の重負荷タイプのブロワまたは送風機をご使用の場合は、都度ご確認ください。
TR32A
仕様
標準品外形図

専用自動温度調節器 簡易タイプ TR52A
品番 ご使用の熱風発生機の品番
電源 50Hz/60Hz 3相200V / 3相200V･220V
適合熱風発生機 TSK-42B・52B・42BS・52BS
ヒータ制御容量･最大負荷電流 3相15kW以下(200V時)・50A
適合送風機

3相2200Wまで
ただし、750W以上の重負荷タイプのブロワまたは送風機をご使用の場合は、都度ご確認ください。
仕様
標準品外形図

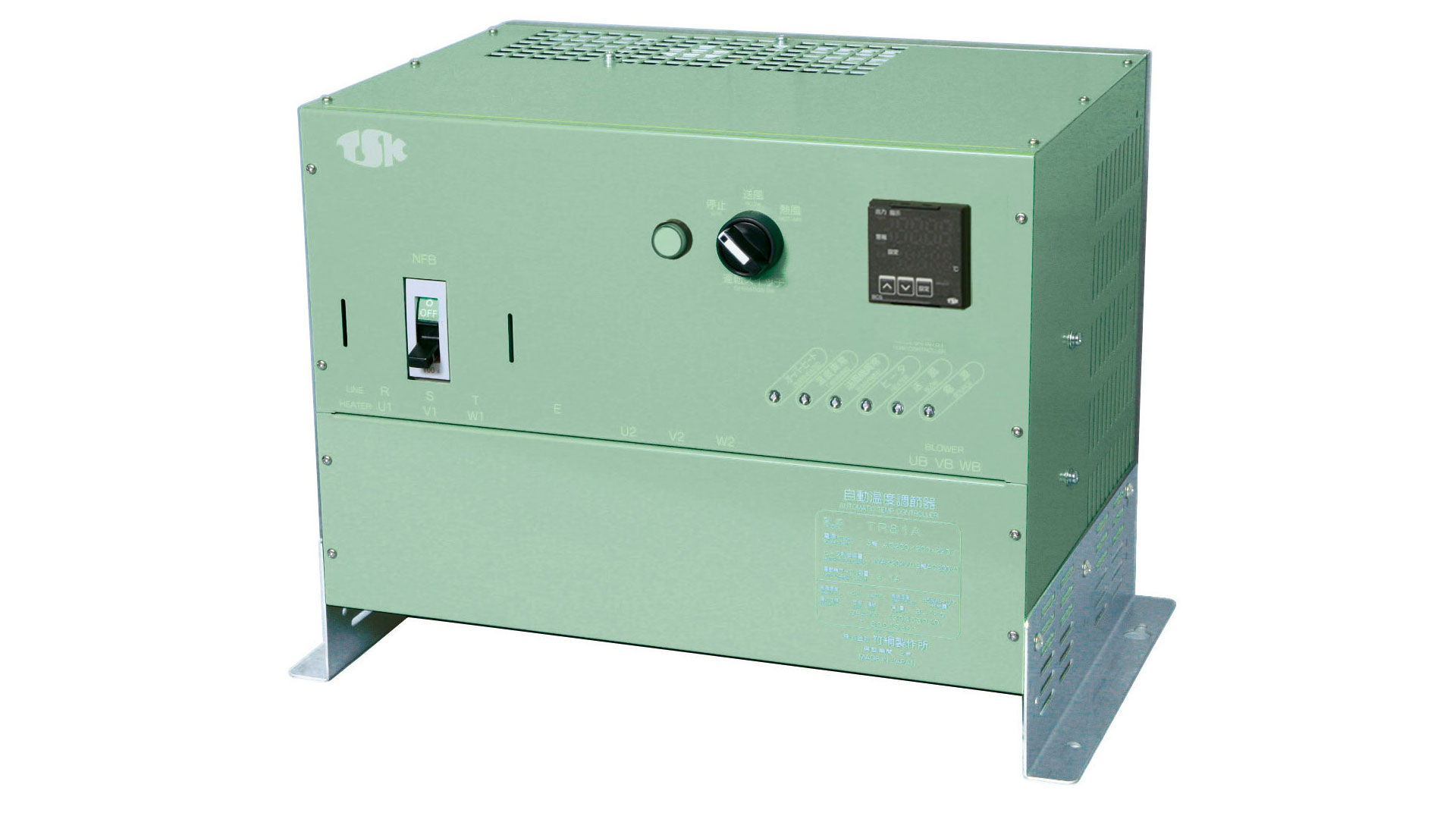

専用自動温度調節器 簡易タイプ TR82A
品番 ご使用の熱風発生機の品番
電源 50Hz/60Hz 3相200V / 3相200V･220V
適合熱風発生機 TSK-62B・72B・62BS・72BS
ヒータ制御容量･最大負荷電流 3相20kW以下(200V時)・40A×2回路
適合送風機

3相2200Wまで
ただし、750W以上の重負荷タイプのブロワまたは送風機をご使用の場合は、都度ご確認ください。
TR82A
仕様
標準品外形図

専用自動温度調節器 簡易タイプ TR102A
品番 ご使用の熱風発生機の品番
電源 50Hz/60Hz 3相200V / 3相200V･220V
適合熱風発生機 TSK-82B・82BS
ヒータ制御容量･最大負荷電流 3相30kW以下(200V時)・50A×2回路
適合送風機

3相2200Wまで
ただし、750W以上の重負荷タイプのブロワまたは送風機をご使用の場合は、都度ご確認ください。
仕様
標準品外形図

専用自動温度調節器 簡易タイプ TR152A
品番 ご使用の熱風発生機の品番
電源 50Hz/60Hz 3相200V / 3相200V･220V
適合熱風発生機 TSK-92B・102B
ヒータ制御容量･最大負荷電流 3相45kW以下(200V時)・50A×3回路
適合送風機

3相2200Wまで
ただし、750W以上の重負荷タイプのブロワまたは送風機をご使用の場合は、都度ご確認ください。
仕様
標準品外形図


オプション品

デミフィルタ

デミフィルタ

熱風循環用　耐熱260℃

空気中に含まれる油分などのミストを簡単に除去

洗浄再生可能
CRフィルタ

CRフィルタ

一方通行用　耐熱80℃

3㎛以上の粉塵を約93%除去

洗浄再利用可能
FWフィルタ

FWフィルタ

一方通行用　耐熱80℃

空気中に含まれる塵埃を簡単に除去できる粗塵用

使い捨てタイプ
断熱材付HEPAフィルタBOX

断熱材付HEPAフィルタBOX

クリーンルーム対応　耐熱250℃

0.3㎛以上の粉塵を99.97%除去

配管をしたままでフィルタの交換が可能
外部センサ(K)　K350A

外部センサ

乾燥炉等の炉内部の温度制御用の温度センサ(K熱電対)

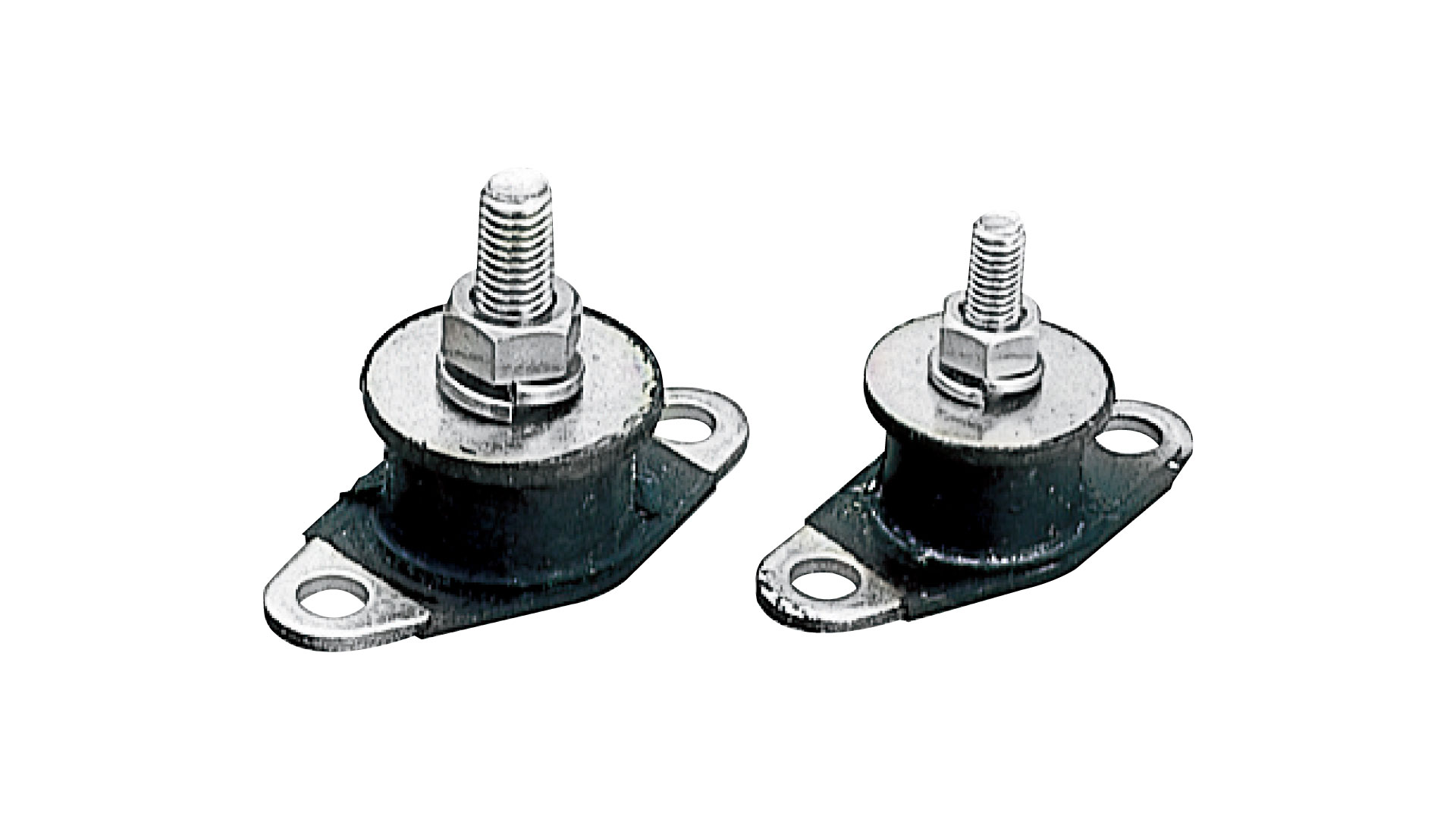

防振ゴム KB

防振ゴム

炉体上部に設置するための必要部品
耐熱送風機用断熱カバー

送風機断熱カバー

火傷防止用

約3％のエネルギー節約が可能

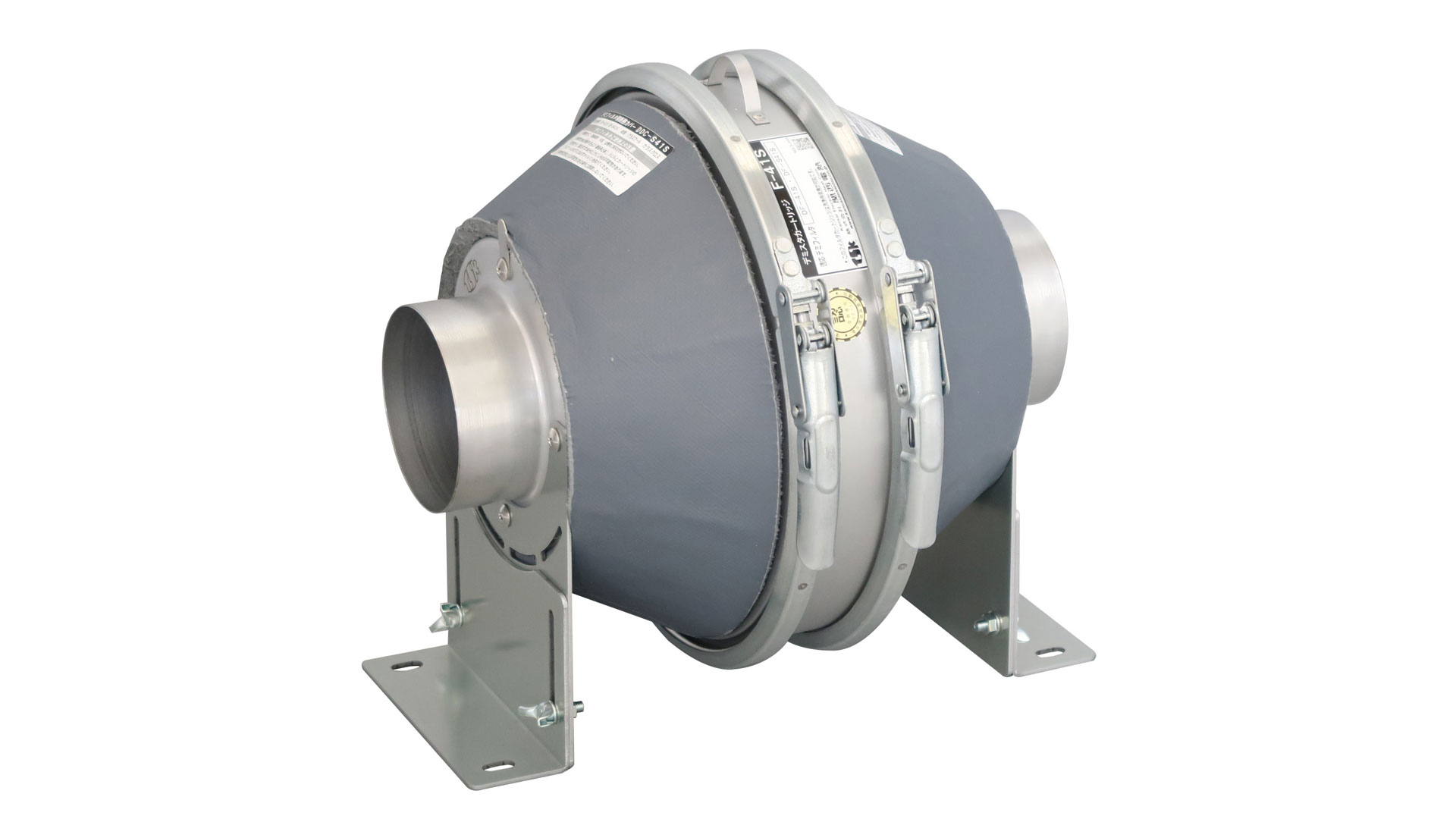

デミフィルタ用断熱カバー DDC

デミフィルタ用断熱カバー

デミフィルタ専用の断熱カバー

約3%以上のエネルギーの節約が可能で、火傷防止にも！
熱交換器

熱交換器

排気熱を再利用し、電気代、CO₂排出量削減！

用途に合わせて銅仕様とステンレス仕様をご用意
各種配管部品
Y管・ダンパ・エルボ等配管用部材類
各種フレキホース
フレキホース・関連パーツ類
カクハン扇

カクハン扇

炉内の温度分布、乾燥効率、加熱効率が向上！
耐熱電動送風機

耐熱電動送風機

高温熱風炉の循環用、電気炉、焼鈍炉の炉内循環用送風機
