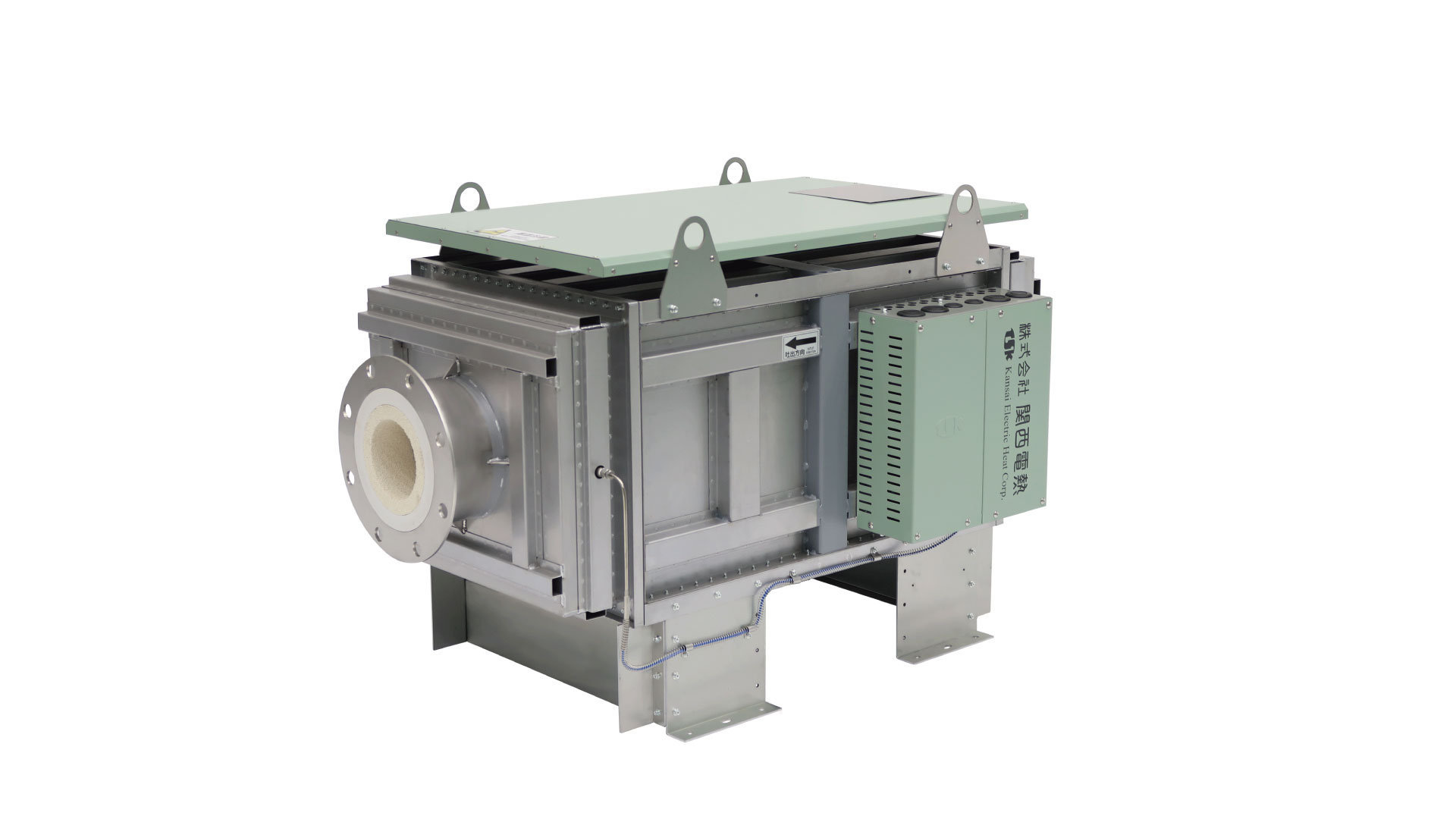

DHX01シリーズ(700℃仕様)
電気ヒータで連続使用最高熱風温度700℃
◆連続使用最高７００℃の熱風を吐出できる電気式熱風発生用ヒータです。
◆冷却運転なしで運転停止できます。
◆専用制御盤をご使用いただくことで、立上り時間を短縮できるホットスタート運転がご使用いただけます。
（ホットスタート時の消費電力はわずかです。）
DHX01シリーズ 目次
DHX01シリーズ概要
保証期間１年
- 連続使用最高温度 ７００℃
- ヒータ容量20kW～480kW
- 全機種熱風循環温度：500℃ 省エネ！
- 各種安全回路内蔵（各種安全装置に高信頼性の熱電対採用）
- 方向変更・異電圧等にも対応可能
- 小型絶縁特性に優れたDHX01ブロック碍子の採用で、従来のブロックヒータよりさらにコンパクト設計が可能になりました。
| 共 通 仕 様（700℃タイプ） |
|---|
|
●定格 ：連続 ●周囲温度 ：－１０℃～＋６０℃ ●周囲湿度 ：８５％R.H.以下（非結露） ●電源電圧 ：ＤＨＸ０１－１Ｌ～４Ｌ（三相２００Ｖ）、ＤＨＸ０１－６Ｌ～２４Ｌ（三相４００Ｖ～４８０Ｖ） ●入口最高温度 ：５００℃ ●本体耐圧 ：約３０kPa ●ホットスタート運転：２００℃～６００℃ ※専用制御盤をご使用の場合 ●吐出口センサ ：熱電対［Ｋ］ ●過熱防止センサ ：熱電対［Ｋ］ Ｂセンサ ●主要接ガス部材質：レンガ＋ＳＵＳ＋ＳＳ ●断熱材材質 ：レンガ＋珪酸カルシウム |
類似品
DHX10シリーズ SH81 HT4・HT7.5 スーパーヒータ スポットヒータ SHPヒータ ペンヒータ
お問い合わせその他はこちら
標準仕様一覧表
|
DHX01-1L |
|
|---|---|
| 品番 | 3200-20-Ｎ700 |
| 電源 50Hz/60Hz | 3相200V（～480V） |
| ヒータ容量 | 20kW |
| 最高熱風温度 | 700℃ |
| 最高吸込温度 | 500℃ |
| 最大使用可能風量 | 5.0㎥/min |
| 最小使用可能風量 | 0.3㎥/min |
| 圧力損失 | 2.6㎥/min （0.98kPa時の適応風量） |
| ヒータケース耐圧 | 約30kPa |
 |
|
|
DHX01-2L |
|
|---|---|
| 品番 | 3200-40-N700 |
| 電源 50Hz/60Hz | 3相200V（～480V） |
| ヒータ容量 | 40kW |
| 最高熱風温度 | 700℃ |
| 最高吸込温度 | 500℃ |
| 最大使用可能風量 | 10㎥/min |
| 最小使用可能風量 | 0.6㎥/min |
| 圧力損失 | 5.2㎥/min （0.98kPa時の適応風量） |
| ヒータケース耐圧 | 約30kPa |
|
|
|
DHX01-4L |
|
|---|---|
| 品番 | 3200-80-Ｎ700 |
| 電源 50Hz/60Hz | 3相200V（～480V） |
| ヒータ容量 | 80kW |
| 最高熱風温度 | 700℃ |
| 最高吸込温度 | 500℃ |
| 最大使用可能風量 | 20.0㎥/min |
| 最小使用可能風量 | 1.2㎥/min |
| 圧力損失 | 10.4㎥/min （0.98kPa時の適応風量） |
| ヒータケース耐圧 | 約30kPa |
|
|
|
DHX01-6L |
|
|---|---|
| 品番 | 3400-120-N700 |
| 電源 50Hz/60Hz | 3相400V（～480V） |
| ヒータ容量 | 120kW |
| 最高熱風温度 | 700℃ |
| 最高吸込温度 | 500℃ |
| 最大使用可能風量 | 30.0㎥/min |
| 最小使用可能風量 | 1.8㎥/min |
| 圧力損失 | 15.6㎥/min （0.98kPa時の適応風量） |
| ヒータケース耐圧 | 約30kPa |
|
|
|
DHX01-9L |
|
|---|---|
| 品番 | 3400-180-N700 |
| 電源 50Hz/60Hz | 3相400V（～480V） |
| ヒータ容量 | 180kW |
| 最高熱風温度 | 700℃ |
| 最高吸込温度 | 500℃ |
| 最大使用可能風量 | 45.0㎥/min |
| 最小使用可能風量 | 2.7㎥/min |
| 圧力損失 | 23.4㎥/min （0.98kPa時の適応風量） |
| ヒータケース耐圧 | 約30kPa |
|
|
|
DHX01-12L |
|
|---|---|
| 品番 | 3400-240-N700 |
| 電源 50Hz/60Hz | 3相400V（～480V） |
| ヒータ容量 | 240kW |
| 最高熱風温度 | 700℃ |
| 最高吸込温度 | 500℃ |
| 最大使用可能風量 | 60.0㎥/min |
| 最小使用可能風量 | 3.6㎥/min |
| 圧力損失 | 31.2㎥/min （0.98kPa時の適応風量） |
| ヒータケース耐圧 | 約30kPa |
|
|
|
DHX01-16L |
|
|---|---|
| 品番 | 3400-320-N700 |
| 電源 50Hz/60Hz | 3相400V（～480V） |
| ヒータ容量 | 320kW |
| 最高熱風温度 | 700℃ |
| 最高吸込温度 | 500℃ |
| 最大使用可能風量 | 80.0㎥/min |
| 最小使用可能風量 | 4.8㎥/min |
| 圧力損失 | 41.6㎥/min （0.98kPa時の適応風量） |
| ヒータケース耐圧 | 約30kPa |
|
|
|
DHX01-20L |
|
|---|---|
| 品番 | 3400-400-N700 |
| 電源 50Hz/60Hz | 3相400V（～480V） |
| ヒータ容量 | 400kW |
| 最高熱風温度 | 700℃ |
| 最高吸込温度 | 500℃ |
| 最大使用可能風量 | 100㎥/min |
| 最小使用可能風量 | 6.0㎥/min |
| 圧力損失 | 52.0㎥/min （0.98kPa時の適応風量） |
| ヒータケース耐圧 | 約30kPa |
|
|
|
DHX01-24L |
|
|---|---|
| 品番 | 3400-480-N700 |
| 電源 50Hz/60Hz | 3相400V（～480V） |
| ヒータ容量 | 480kW |
| 最高熱風温度 | 700℃ |
| 最高吸込温度 | 500℃ |
| 最大使用可能風量 | 120㎥/min |
| 最小使用可能風量 | 7.2㎥/min |
| 圧力損失 | 62.4㎥/min （0.98kPa時の適応風量） |
| ヒータケース耐圧 | 約30kPa |
|
|
