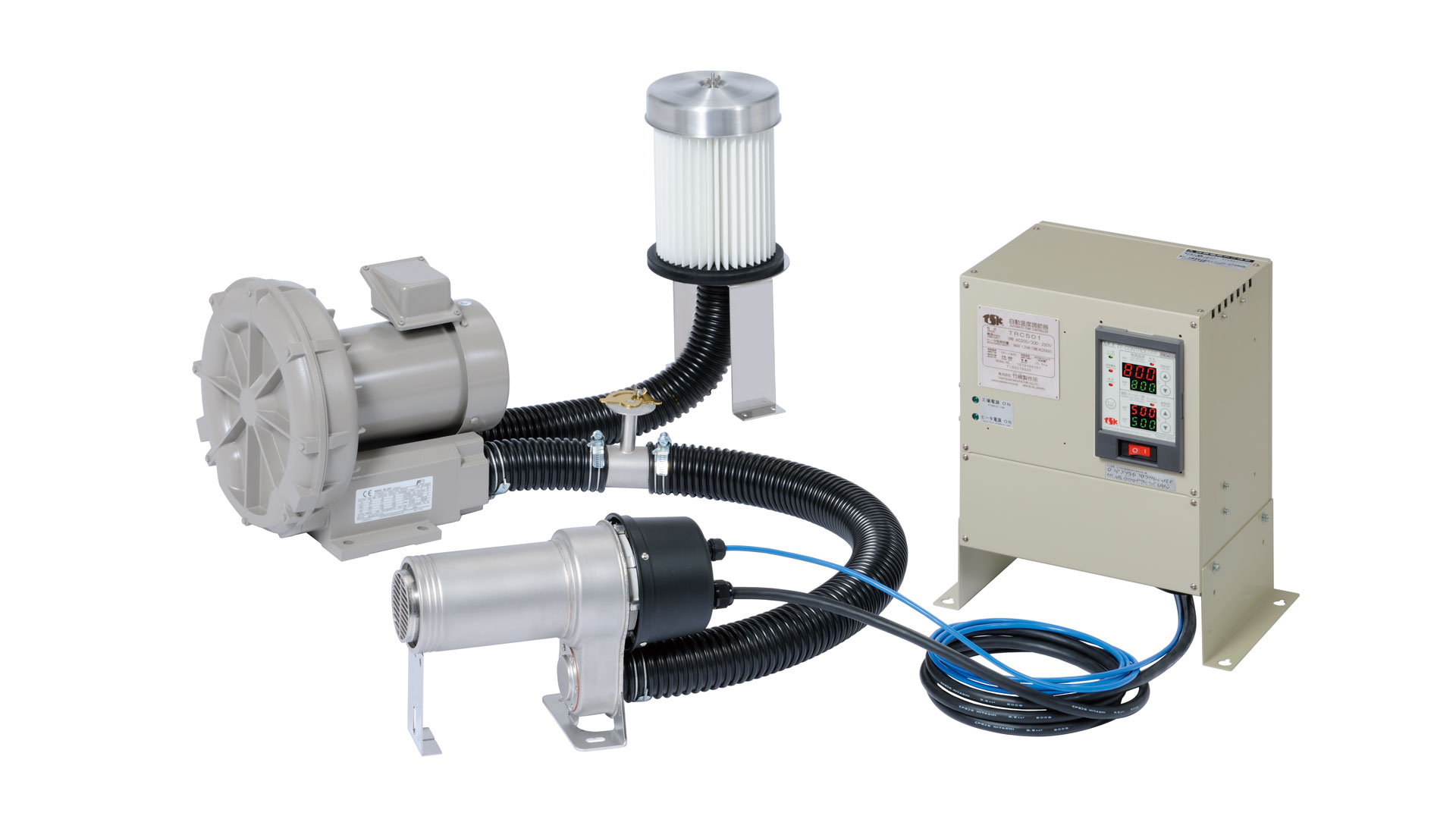

SHPヒータ

高温熱風発生用電気ヒータ





◆スポットヒータの大容量モデルです。





◆吐出センサ、内部センサの2本のK熱電対を標準装備しています。



SHPヒータ概要

保証期間1年

  • 連続使用最高温度 800℃
  • ヒータ容量4.5kW~10.5kW
  • 吐出口温度センサ、ヒータ内部温度センサを標準搭載
    …熱風制御用のAセンサをヒータ吐出口に、過熱防止検出用のBセンサをヒータエレメントの極近に装備しており、見かけの温度を計測・制御しているのではありません。
  • 2本のK熱電対を標準装備しており、ホットスタート運転が可能
  • 別置き型の自動温度調節器により、高精度な温度制御が可能
    …温度制御回路をヒータ本体に内蔵しないことで、ヒータや加熱雰囲気などから熱の影響を受ける危険性がなくなり、高精度で優れた温度制御を行うことができます。
  • 自動温度調節器 TRC501と使用することで、容易にはヒータは断線しません。
    …別置き型の自動温度調節器TRC501を合わせてご使用ください。



型式ラインナップ



標準仕様一覧表

SHP40

品番 3200-4.5K 3200-6.5K
電源 50Hz/60Hz 3相200V
ヒータ容量 4.5kW 6.5kW
最高熱風温度 800℃
最高吸込温度 70℃
最大使用可能風量 4.7㎥/min
最小使用可能風量 0.29N㎥/min 0.43N㎥/min
ヒータケース耐圧 約200kPa(常温)(脈動圧禁止)
SHPヒータ SHP40・SHP50

SHP50

品番 3200-8.5K 3200-10.5K
電源 50Hz/60Hz 3相200V
ヒータ容量 8.5kW 10.5kW
最高熱風温度 800℃
最高吸込温度 70℃
最大使用可能風量 4.4㎥/min
最小使用可能風量 0.57N㎥/min 0.7N㎥/min
ヒータケース耐圧 約200kPa(常温)(脈動圧禁止)
SHPヒータ SHP40・SHP50

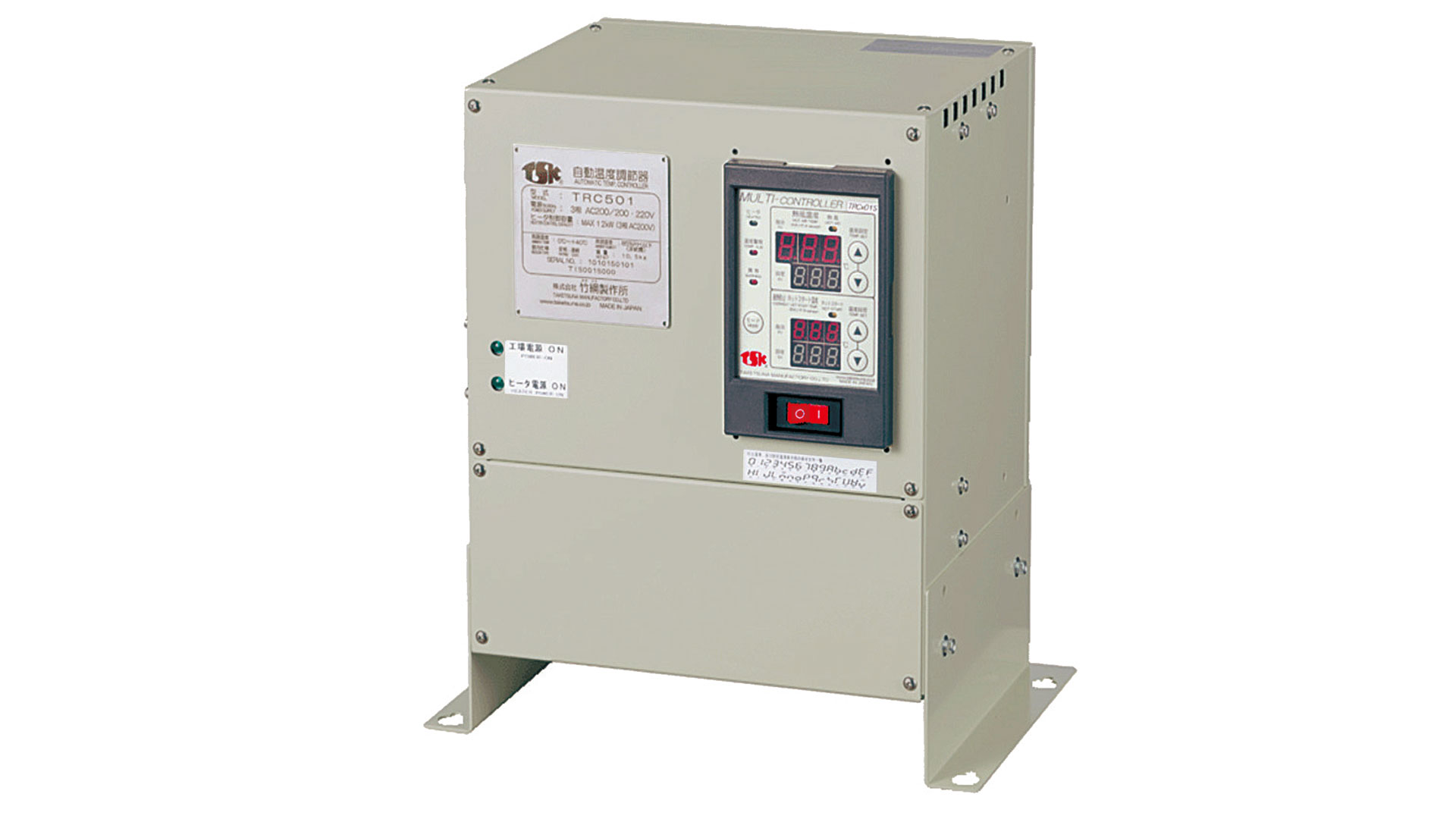

TRC501

ヒータ容量 12kW以下
電源 50Hz/60Hz 3相200V / 3相200V・220V
マルチコントローラ TRC501
