DHX01シリーズ(500℃仕様)電気ヒータで連続使用最高熱風温度500℃◆連続使用最高５００℃の熱風を吐出できる電気式熱風発生用ヒータです。◆冷却運転なしで運転停止できます。◆小型、絶縁特性に優れたDHX01ブロック碍子の採用で、従来のブロックヒータより、さらにコンパクト設計が可能になりました。DHX01シリーズ概要保証期間１年連続使用最高温度　５００℃ヒータ容量20kW～480kW全機種熱風循環温度：500℃　省エネ！各種安全回路内蔵（各種安全装置に高信頼性の熱電対採用）方向変更・異電圧等にも対応可能小型絶縁特性に優れたDHX01ブロック碍子の採用で、従来のブロックヒータよりさらにコンパクト設計が可能になりました。共　通　仕　様（500℃タイプ）●定格　　　　　　　　：連続●周囲温度　　　　　：－１０℃～＋６０℃●周囲湿度　　　　　：８５％R.H.以下（非結露）●電源電圧　　　　　：ＤＨＸ０１－１Ｌ～４Ｌ（三相２００Ｖ）、ＤＨＸ０１－６Ｌ～２４Ｌ（三相４００Ｖ～４８０Ｖ）●入口最高温度　　：３５０℃●本体耐圧　　　　　：約３０kPa●ホットスタート運転：１００℃～３５０℃　※専用制御盤をご使用の場合●吐出口センサ　　 ：熱電対［Ｋ］●過熱防止センサ　：熱電対［Ｋ］　Ｂセンサ●主要接ガス部材質：ＳＵＳ＋ＳＳ●断熱材材質　　　　：セラミックウールデジタルカタログ実演動画カタログ請求型式ラインナップDHX01-1LDHX01-2LDHX01-4LDHX01-6LDHX01-9LDHX01-12LDHX01-16LDHX01-20LDHX01-24L類似品DHX10シリーズ　SH81　HT4・HT7.5　スーパーヒータ　スポットヒータ　SHPヒータ　ペンヒータお問い合わせその他はこちらカタログ請求訪問WEB打合せ見積依頼故障・不具合修理品返却機種選定（熱風発生機）デモ機貸出その他標準仕様一覧表DHX01-1L品番3200-20-N500電源 50Hz/60Hz3相200V（～480V）ヒータ容量20kW最高熱風温度700℃最高吸込温度500℃最大使用可能風量7.0㎥/min最小使用可能風量0.8㎥/min圧力損失3.0㎥/min　（0.98kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX01-2L品番3200-40-N500電源 50Hz/60Hz3相200V（～480V）ヒータ容量40kW最高熱風温度700℃最高吸込温度500℃最大使用可能風量14㎥/min最小使用可能風量1.6㎥/min圧力損失6.0㎥/min　（0.98kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX01-4L品番3200-80-N500電源 50Hz/60Hz3相200V（～480V）ヒータ容量80kW最高熱風温度700℃最高吸込温度500℃最大使用可能風量28.0㎥/min最小使用可能風量3.2㎥/min圧力損失12.0㎥/min　（0.98kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX01-6L品番3400-120-N500電源 50Hz/60Hz3相400V（～480V）ヒータ容量120kW最高熱風温度700℃最高吸込温度500℃最大使用可能風量42.0㎥/min最小使用可能風量4.8㎥/min圧力損失18.0㎥/min　（0.98kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX01-9L品番3400-180-N500電源 50Hz/60Hz3相400V～480Vヒータ容量180kW最高熱風温度700℃最高吸込温度500℃最大使用可能風量63.0㎥/min最小使用可能風量7.2㎥/min圧力損失27.0㎥/min　（0.98kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX01-12L品番3400-240-N500電源 50Hz/60Hz3相400V（～480V）ヒータ容量240kW最高熱風温度700℃最高吸込温度500℃最大使用可能風量84.0㎥/min最小使用可能風量9.6㎥/min圧力損失36.0㎥/min　（0.98kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX01-16L品番3400-320-N500電源 50Hz/60Hz3相400V（～480V）ヒータ容量320kW最高熱風温度700℃最高吸込温度500℃最大使用可能風量112.0㎥/min最小使用可能風量12.8㎥/min圧力損失48.0㎥/min　（0.98kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX01-20L品番3400-400-N500電源 50Hz/60Hz3相400V（～480V）ヒータ容量400kW最高熱風温度700℃最高吸込温度500℃最大使用可能風量140㎥/min最小使用可能風量16.0㎥/min圧力損失60.0㎥/min　（0.98kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX01-24L品番3400-480-N500電源 50Hz/60Hz3相400V（～480V）ヒータ容量480kW最高熱風温度700℃最高吸込温度500℃最大使用可能風量168㎥/min最小使用可能風量19.2㎥/min圧力損失72.0㎥/min　（0.98kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図

DHX10シリーズ電気式ヒータで100%クリーンな余裕の1250℃◆連続使用最高１２５０℃の熱風を吐出できる電気式熱風発生用ヒータです。◆冷却運転なしで運転停止できます。DHX10シリーズ概要保証期間１年連続使用最高温度　１２５０℃(常用1000～1200℃)の熱風を吐出できます。999℃仕様もあります。冷却なしで運転停止可能。吐出熱風温度1200℃時において、発熱体表面温度は1262℃と抜群の熱交換を発揮します。ホットスタート運転(予熱運転)を利用することで、安全かつ最短時間で1250℃の熱風を発生できます。ホットスタートにて、吐出熱風温度1000℃まで12分で到達します。ヒータ容量28kW～720kW全機種500℃熱風循環可能　省エネ！各種安全回路用温度センサ内蔵（各種安全装置に高信頼性の熱電対採用）ヒータ、制御盤、送風機の3点セットも販売可能。本体耐圧　約30kPaのため、高圧送風機のご使用も可能です。十分な断熱構造になっており、本体表面温度は80℃以下です（吐出熱風温度1250℃時）。共　通　仕　様●定　　格：連続●周囲湿度：85％R.H.以下●据え付け：屋内仕様（風雨にさらされない振動の無い場所）●供給気体：油分、水分、ホコリ等を含まないクリ－ンエア、および室内空気●周 囲 温 度： －10℃～＋60℃、制御盤 0℃～＋40℃●取付け姿勢：水平設置ヒ　－　タ　仕　様●本体耐圧：約30kPa●ホットスタート最高温度(予熱)：1000℃●過熱防止センサ：Ｂセンサ〔Ｋ〕熱電対●断熱材材質：レンガ、ロスリムボード、珪酸カルシウム●入口最高温度：500℃●吐出口センサ：〔Ｒ〕熱電対●主要接ガス部材質：レンガ、SUS、SS専 用 制 御 盤 仕 様●熱風温度調節範囲：常温～1250℃●ホットスタ－ト機能：200℃～1000℃●外部信号による運転／停止、外部信号によるホットスタ－ト運転●ヒータ制御方式：電力調整器(APR)●安全回路：オーバーヒート・吐出温度異常●運転信号出力、各異常信号出力機能デジタルカタログ実演動画カタログ請求型式ラインナップDHX10-1LDHX10-2LDHX10-4LDHX10-6LDHX10-9LDHX10-12LDHX10-16LDHX10-20L類似品DHX01シリーズ　SH81　HT4・HT7.5　スーパーヒータ　スポットヒータ　SHPヒータ　ペンヒータお問い合わせその他はこちらカタログ請求訪問WEB打合せ見積依頼故障・不具合修理品返却機種選定（熱風発生機）デモ機貸出その他標準仕様一覧表DHX10-1L品番3200-28-N1250電源 50Hz/60Hz3相200V（～230V、380V～480V）ヒータ容量28kW(200V)～36kW(440V)最高熱風温度1250℃(常用1200℃)最高吸込温度500℃最大使用可能風量5.0㎥/min最小使用可能風量0.2㎥/min圧力損失2.8㎥/min　（0.2kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX10-2L品番3200-56-N1250電源 50Hz/60Hz3相200V（～230V、380V～480V）ヒータ容量56kW(200V)～72kW(440V)最高熱風温度1250℃(常用1200℃)最高吸込温度500℃最大使用可能風量10㎥/min最小使用可能風量0.4㎥/min圧力損失5.6㎥/min　（0.2kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX10-4L品番3400-144-N1200電源 50Hz/60Hz3相400V（～480V）ヒータ容量144kW最高熱風温度1200℃最高吸込温度500℃最大使用可能風量20㎥/min最小使用可能風量0.8㎥/min圧力損失11.2㎥/min　（0.2kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX10-6L品番3400-216-N1200電源 50Hz/60Hz3相400V（～480V）ヒータ容量216kW最高熱風温度1200℃最高吸込温度500℃最大使用可能風量30㎥/min最小使用可能風量1.2㎥/min圧力損失16.8㎥/min　（0.2kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX10-9L品番3400-324-N1200電源 50Hz/60Hz3相400V（～480V）ヒータ容量324kW最高熱風温度1200℃最高吸込温度500℃最大使用可能風量45㎥/min最小使用可能風量1.8㎥/min圧力損失25.2㎥/min　（0.2kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX10-12L品番3400-432-N1200電源 50Hz/60Hz3相400V（～480V）ヒータ容量432kW最高熱風温度1200℃最高吸込温度500℃最大使用可能風量60㎥/min最小使用可能風量2.4㎥/min圧力損失33.6㎥/min　（0.2kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX10-16L品番3400-576-N1200電源 50Hz/60Hz3相400V（～480V）ヒータ容量576kW最高熱風温度1200℃最高吸込温度500℃最大使用可能風量80㎥/min最小使用可能風量3.2㎥/min圧力損失44.8㎥/min　（0.2kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX10-20L品番3400-720-N1200電源 50Hz/60Hz3相400V（～480V）ヒータ容量720kW最高熱風温度1200℃最高吸込温度500℃最大使用可能風量100㎥/min最小使用可能風量4.0㎥/min圧力損失56㎥/min　（0.2kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図

DHX01シリーズ(700℃仕様)電気ヒータで連続使用最高熱風温度700℃◆連続使用最高７００℃の熱風を吐出できる電気式熱風発生用ヒータです。◆冷却運転なしで運転停止できます。◆専用制御盤をご使用いただくことで、立上り時間を短縮できるホットスタート運転がご使用いただけます。　（ホットスタート時の消費電力はわずかです。）DHX01シリーズ概要保証期間１年連続使用最高温度　７００℃ヒータ容量20kW～480kW全機種熱風循環温度：500℃　省エネ！各種安全回路内蔵（各種安全装置に高信頼性の熱電対採用）方向変更・異電圧等にも対応可能小型絶縁特性に優れたDHX01ブロック碍子の採用で、従来のブロックヒータよりさらにコンパクト設計が可能になりました。共　通　仕　様（700℃タイプ）●定格　　　　　　　　：連続●周囲温度　　　　　：－１０℃～＋６０℃●周囲湿度　　　　　：８５％R.H.以下（非結露）●電源電圧　　　　　：ＤＨＸ０１－１Ｌ～４Ｌ（三相２００Ｖ）、ＤＨＸ０１－６Ｌ～２４Ｌ（三相４００Ｖ～４８０Ｖ）●入口最高温度　　：５００℃●本体耐圧　　　　　：約３０kPa●ホットスタート運転：２００℃～６００℃　※専用制御盤をご使用の場合●吐出口センサ　　 ：熱電対［Ｋ］●過熱防止センサ　：熱電対［Ｋ］　Ｂセンサ●主要接ガス部材質：レンガ＋ＳＵＳ＋ＳＳ●断熱材材質　　　　：レンガ＋珪酸カルシウムデジタルカタログ実演動画カタログ請求型式ラインナップDHX01-1LDHX01-2LDHX01-4LDHX01-6LDHX01-9LDHX01-12LDHX01-16LDHX01-20LDHX01-24L類似品DHX10シリーズ　SH81　HT4・HT7.5　スーパーヒータ　スポットヒータ　SHPヒータ　ペンヒータお問い合わせその他はこちらカタログ請求訪問WEB打合せ見積依頼故障・不具合修理品返却機種選定（熱風発生機）デモ機貸出その他標準仕様一覧表DHX01-1L品番3200-20-Ｎ700電源 50Hz/60Hz3相200V（～480V）ヒータ容量20kW最高熱風温度700℃最高吸込温度500℃最大使用可能風量5.0㎥/min最小使用可能風量0.3㎥/min圧力損失2.6㎥/min　（0.98kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX01-2L品番3200-40-N700電源 50Hz/60Hz3相200V（～480V）ヒータ容量40kW最高熱風温度700℃最高吸込温度500℃最大使用可能風量10㎥/min最小使用可能風量0.6㎥/min圧力損失5.2㎥/min　（0.98kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX01-4L品番3200-80-Ｎ700電源 50Hz/60Hz3相200V（～480V）ヒータ容量80kW最高熱風温度700℃最高吸込温度500℃最大使用可能風量20.0㎥/min最小使用可能風量1.2㎥/min圧力損失10.4㎥/min　（0.98kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX01-6L品番3400-120-N700電源 50Hz/60Hz3相400V（～480V）ヒータ容量120kW最高熱風温度700℃最高吸込温度500℃最大使用可能風量30.0㎥/min最小使用可能風量1.8㎥/min圧力損失15.6㎥/min　（0.98kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX01-9L品番3400-180-N700電源 50Hz/60Hz3相400V（～480V）ヒータ容量180kW最高熱風温度700℃最高吸込温度500℃最大使用可能風量45.0㎥/min最小使用可能風量2.7㎥/min圧力損失23.4㎥/min　（0.98kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX01-12L品番3400-240-N700電源 50Hz/60Hz3相400V（～480V）ヒータ容量240kW最高熱風温度700℃最高吸込温度500℃最大使用可能風量60.0㎥/min最小使用可能風量3.6㎥/min圧力損失31.2㎥/min　（0.98kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX01-16L品番3400-320-N700電源 50Hz/60Hz3相400V（～480V）ヒータ容量320kW最高熱風温度700℃最高吸込温度500℃最大使用可能風量80.0㎥/min最小使用可能風量4.8㎥/min圧力損失41.6㎥/min　（0.98kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX01-20L品番3400-400-N700電源 50Hz/60Hz3相400V（～480V）ヒータ容量400kW最高熱風温度700℃最高吸込温度500℃最大使用可能風量100㎥/min最小使用可能風量6.0㎥/min圧力損失52.0㎥/min　（0.98kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図DHX01-24L品番3400-480-N700電源 50Hz/60Hz3相400V（～480V）ヒータ容量480kW最高熱風温度700℃最高吸込温度500℃最大使用可能風量120㎥/min最小使用可能風量7.2㎥/min圧力損失62.4㎥/min　（0.98kPa時の適応風量）ヒータケース耐圧約30kPa仕様性能曲線標準品外形図

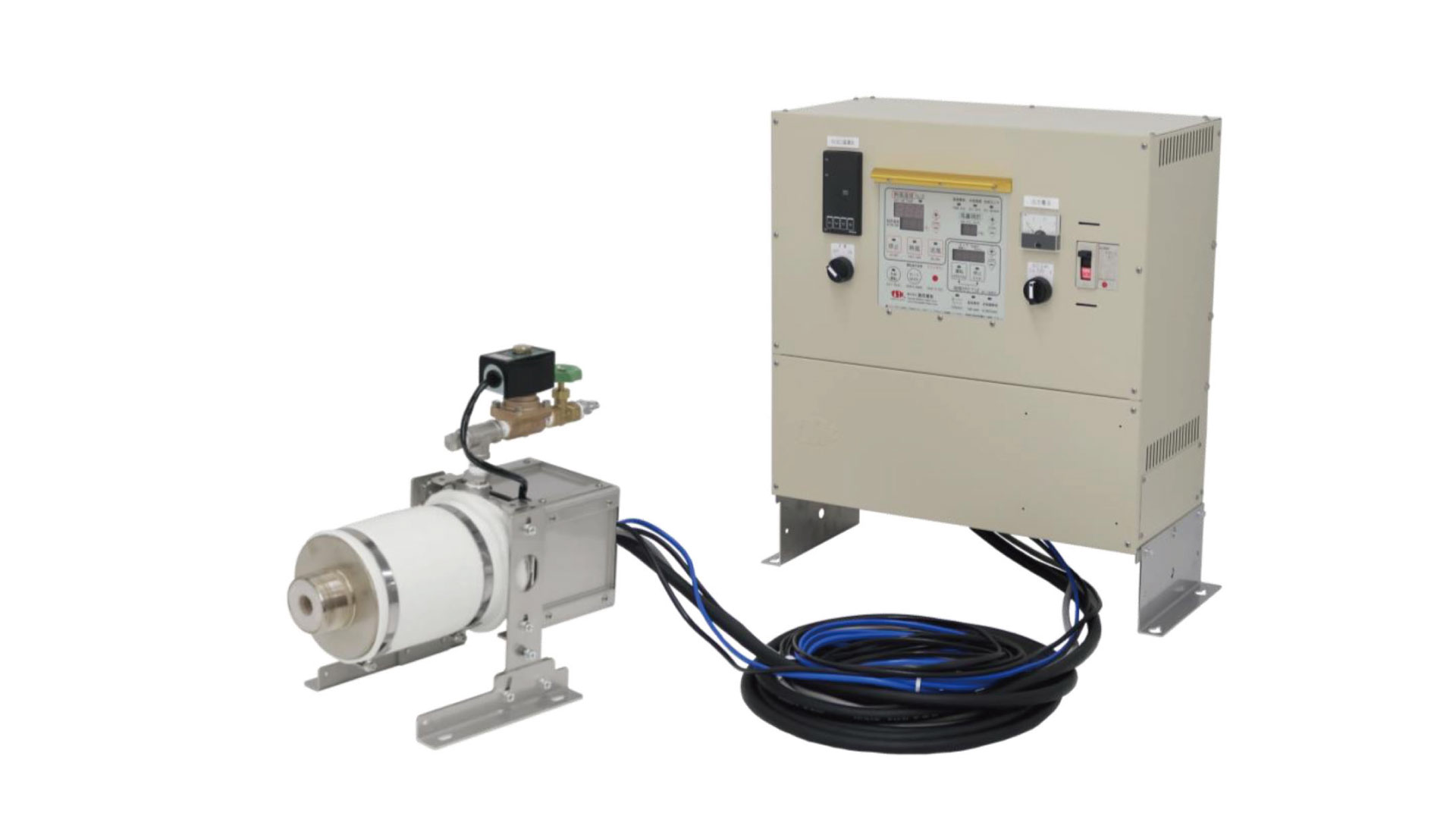

電気式高温熱風バーナー　HT4・HT7.5電気式熱風乾燥機の決定版！！◆電気式なので完全なクリーンエア◆24時間安心・安全・連続・間欠運転ができます。◆ガス、石油から電気に切り替えることでCO2削減◆空気、水素、窒素、分解アンモニア、アルゴンガス等幅広く加熱◆据付け方向は制限がなく、あらゆる角度に対応可能◆電源ケーブルを接続するだけでご使用できます。HT4・HT7.5概要ヒータ容量4kW・7.5kW業界初の電熱棒を採用業界初の電熱棒（ヒータ）と吐出センサにＲ熱電対を使用することで、電熱棒は長時間断線することなく、ご使用できる商品になりました。ヒータケースは空気断熱本体外装と内部の間に熱交換機構（空気断熱）を組み込み、発熱した電熱棒の放熱を最大限に取り込む構造となっています。ただし、予熱運転や小風量での熱風運転時はヒータケース表面温度が高温になりますので、必ず付属の火傷防止保温カバーをヒータケースに巻き付けた状態でご使用ください。碍子特殊碍子の採用によりヒータ内を通過する風速がアップし、また均一性が安定したことで、ヒータと供給ガスとの熱効率が画期的に向上しました。デジタルカタログ取扱説明書実演動画カタログ請求型式ラインナップHT4HT7.5用途例 これ以外にもさまざまな用途にご使用いただけます。ご相談下さい。類似品DHX01シリーズ　DHX10シリーズ　SH81　スーパーヒータ　スポットヒータ　SHPヒータ　ペンヒータお問い合わせその他はこちらカタログ請求訪問WEB打合せ見積依頼故障・不具合修理品返却機種選定（熱風発生機）デモ機貸出その他標準仕様一覧表HT4品番-電源 50Hz/60Hz単相200Vヒータ容量4kW最高熱風温度1200℃(常用1100℃)最高吸込温度40℃最大使用可能風量300L/min最小使用可能風量60L/min（吐出口1200℃時）ヒータケース耐圧0.49MPa仕様性能曲線標準品外形図HT7.5品番-電源 50Hz/60Hz単相200Vヒータ容量7.5kW最高熱風温度1200℃(常用1100℃)最高吸込温度40℃最大使用可能風量600L/min最小使用可能風量100L/min（吐出口1200℃時）ヒータケース耐圧0.49MPa仕様性能曲線標準品外形図

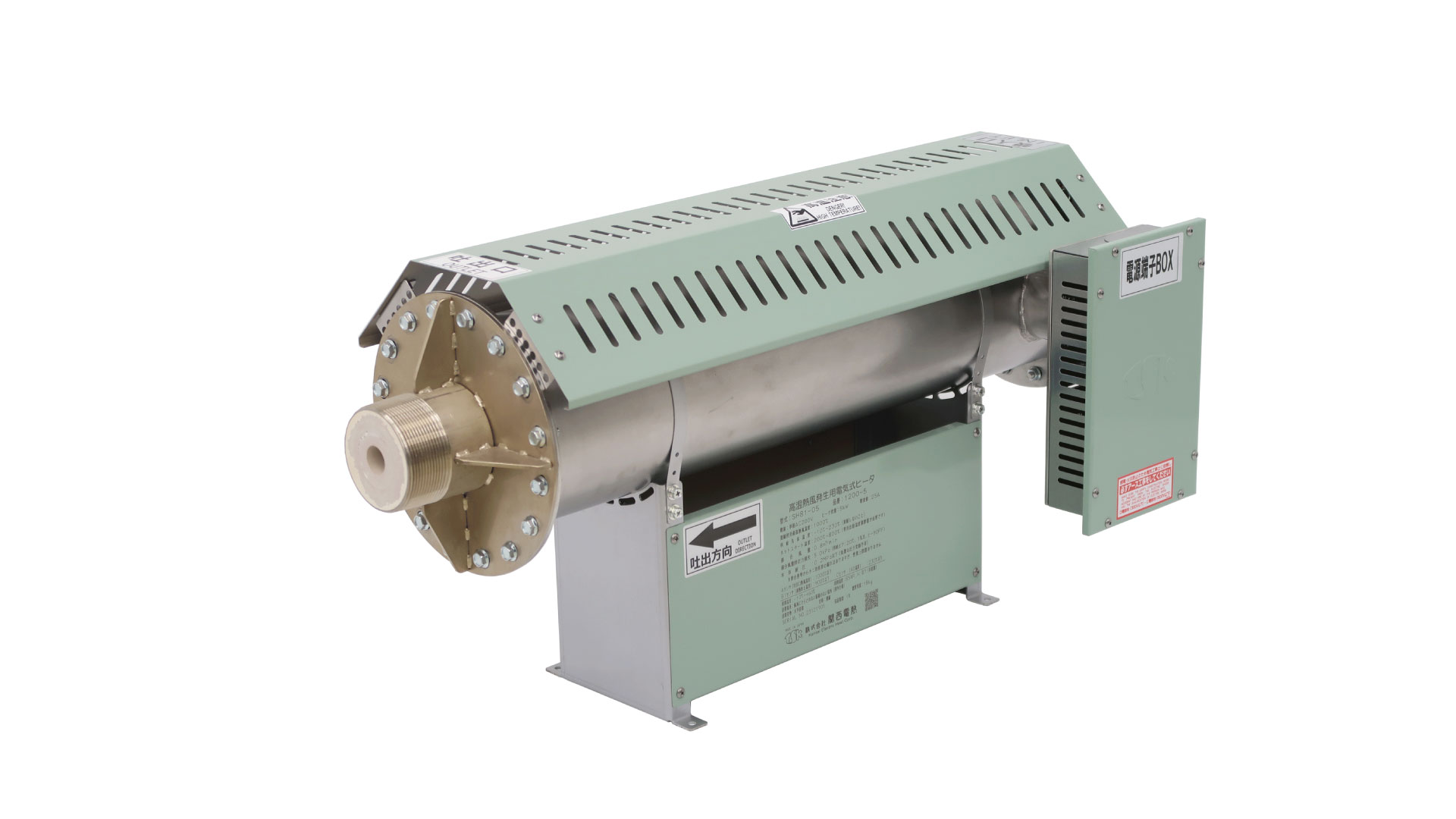

SH81電気式高温熱風発生用ヒータ◆単相200V・ヒータ容量10kW◆100%クリーンエアを吐出できる電気式ヒータです。◆最高熱風温度１０００℃・入口エア供給温度５００℃の省エネヒータです。◆追加ヒータの取付けで、ブーストアップが可能です。◆耐圧０.２MPaの耐圧タイプです。SH81概要保証期間１年連続使用最高温度　１０００℃ヒータ容量5kW・10kW吸入気体温度500℃（SH81-05は230℃）デジタルカタログ取扱説明書実演動画カタログ請求型式ラインナップSH81-05SH81-10類似品DHX01シリーズ　DHX10シリーズ　HT4・HT7.5　スーパーヒータ　スポットヒータ　SHPヒータ　ペンヒータお問い合わせその他はこちらカタログ請求訪問WEB打合せ見積依頼故障・不具合修理品返却機種選定（熱風発生機）デモ機貸出その他標準仕様一覧表SH81-05品番1200-5電源 50Hz/60Hz単相200Vヒータ容量5kW最高熱風温度1000℃最高吸込温度230℃適合風量と圧力損失0.8㎥/min（約5.0kPa）最小使用可能風量0.1N㎥/minヒータケース耐圧0.2MPa仕様性能曲線標準品外形図SH81-10品番1200-10電源 50Hz/60Hz単相200Vヒータ容量10kW最高熱風温度1000℃最高吸込温度500℃適合風量と圧力損失2.0㎥/min（約0.6kPa）最小使用可能風量0.2N㎥/minヒータケース耐圧0.2MPa仕様性能曲線標準品外形図

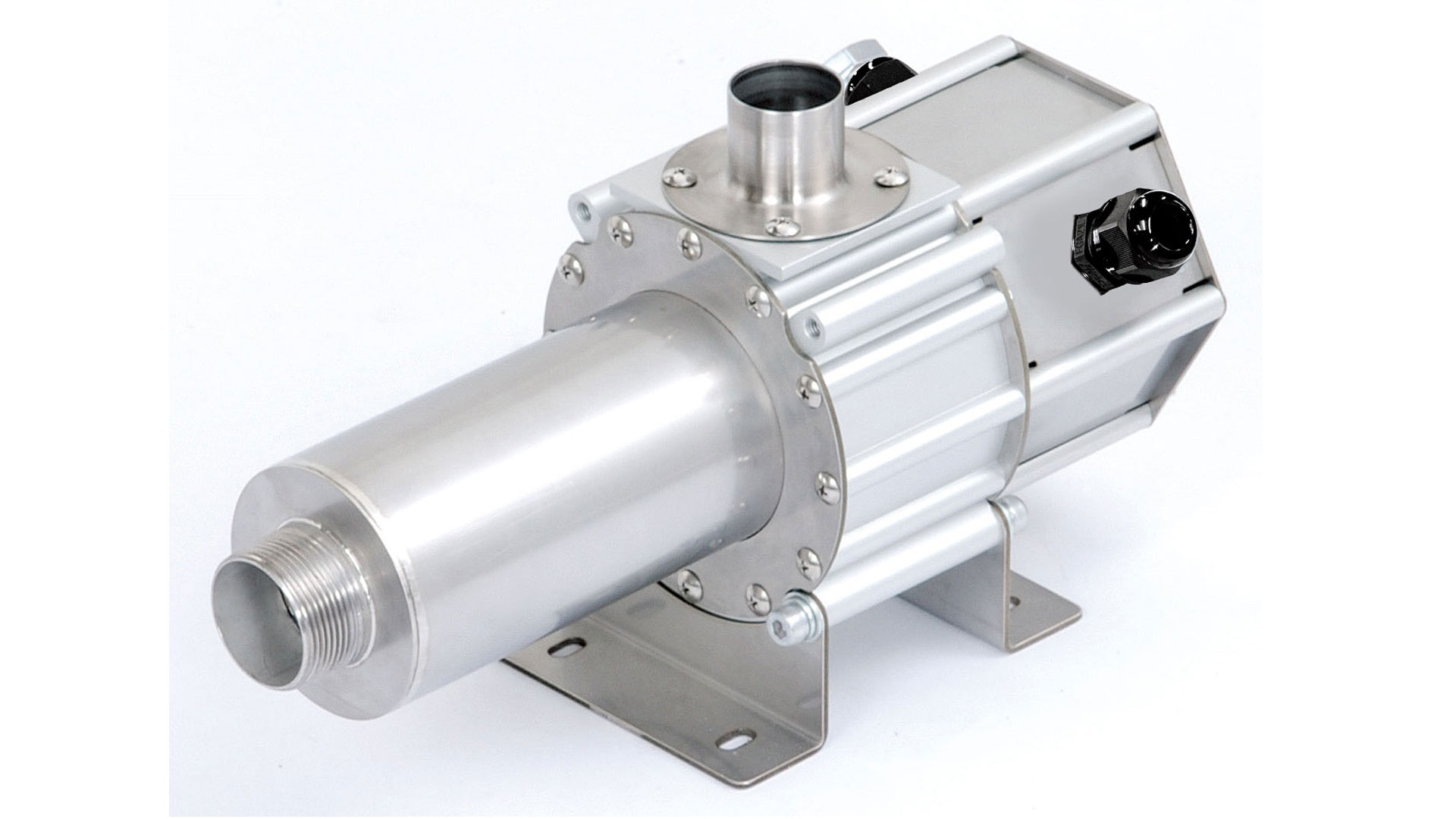

スーパーヒータ電気式高温熱風発生用ヒータ◆空気またはアルゴン、ヘリウム、炭酸ガスの高温加熱、樹脂の成型、金属等の溶解軟化、焼きなまし、瞬間乾燥、局部加熱、触媒の熱源、ＩＣ焼成、反応促進、殺菌、電気炉の熱源、小型航空機エンジン燃焼試験、内燃機関燃焼試験、連続ラム燃焼試験、超低Ｎox燃焼器試験、ＨＳＴ燃焼試験など。◆８００℃の高温熱風を吐出できます。スーパーヒータ概要保証期間１年連続使用最高温度　８００℃ヒータ容量3kW～20kW4本のK熱電対を標準装備高い熱効率とロングライフを実現専用温調ユニットTCUシリーズを使用することにより、ホットスタート運転、安全回路の確保が可能　※スーパーヒータ1台につき『温調ユニットTCUシリーズ』、『送風機ユニットFHシリーズ』のどちらか1台が必要です送風機ユニットFHシリーズはコンパクトかつ軽量、非常に高い防音性、換気性、長寿性を実現スーパーヒータSHシリーズ、送風機、操作パネル、制御回路を搭載した一体型高温熱風ユニットSHFシリーズもご用意デジタルカタログ取扱説明書実演動画カタログ請求型式ラインナップSH41SH51SH61SH71TCU8KTCU12KTCU20KFH30FH40FH50FH60SHF-61TFSHF-71TF用途例 これ以外にもさまざまな用途にご使用いただけます。ご相談下さい。類似品DHX01シリーズ　DHX10シリーズ　SH81　HT4・HT7.5　スポットヒータ　SHPヒータ　ペンヒータお問い合わせその他はこちらカタログ請求訪問WEB打合せ見積依頼故障・不具合修理品返却機種選定（熱風発生機）デモ機貸出その他標準仕様一覧表SH41品番3200-3K-(供給口アタッチメント)3200-4K-(供給口アタッチメント)電源 50Hz/60Hz3相200Vヒータ容量3kW4kW最高熱風温度700℃最高吸込温度70℃最大使用可能風量2.5㎥/min最小使用可能風量0.20N㎥/min0.27N㎥/minヒータケース耐圧FD38：約30kPa、FD50：約30kPa、40A：約490kPa仕様性能曲線標準品外形図SH51品番3200-6K-(供給口アタッチメント)3200-8K-(供給口アタッチメント)電源 50Hz/60Hz3相200Vヒータ容量6kW8kW最高熱風温度800℃最高吸込温度70℃最大使用可能風量2.2㎥/min最小使用可能風量0.32N㎥/min0.42N㎥/minヒータケース耐圧FD38：約30kPa、FD50：約30kPa、40A：約490kPa仕様性能曲線標準品外形図SH61品番3200-10K-(供給口アタッチメント)3200-12K-(供給口アタッチメント)電源 50Hz/60Hz3相200Vヒータ容量10kW12kW最高熱風温度800℃最高吸込温度70℃最大使用可能風量2.0㎥/min最小使用可能風量0.55N㎥/min0.65N㎥/minヒータケース耐圧FD38：約30kPa、FD50：約30kPa、40A：約490kPa仕様性能曲線標準品外形図SH71品番3200-15K-40A3200-20K-40A電源 50Hz/60Hz3相200Vヒータ容量15kW20kW最高熱風温度700℃最高吸込温度70℃最大使用可能風量4.0㎥/min最小使用可能風量1.00N㎥/min1.37N㎥/minヒータケース耐圧約490kPa仕様性能曲線標準品外形図TCU8K品番3200-3K3200-4K3200-6K3200-8K適合スーパーヒータSH41SH51電源 50Hz/60Hz3相200V仕様性能曲線標準品外形図TCU12K品番3200-10K3200-12K適合スーパーヒータSH61電源 50Hz/60Hz3相200V仕様性能曲線標準品外形図TCU20K品番3200-15K3200-20K適合スーパーヒータSH71電源 50Hz/60Hz3相200V仕様性能曲線標準品外形図FH30品番3200-30適合スーパーヒータSH41～SH71電源 50Hz/60Hz3相200V / 3相200V･220V仕様性能曲線標準品外形図FH40品番3200-40適合スーパーヒータSH41～SH71電源 50Hz/60Hz3相200V / 3相200V･220V仕様性能曲線標準品外形図FH50品番3200-50適合スーパーヒータSH41～SH71電源 50Hz/60Hz3相200V / 3相200V･220V仕様性能曲線標準品外形図FH60品番3200-60適合スーパーヒータSH41～SH71電源 50Hz/60Hz3相200V / 3相200V･220V仕様性能曲線標準品外形図SHF-61TF品番3200-12TF-1.9Xヒータ容量12kW電源 50Hz/60Hz3相200V仕様性能曲線標準品外形図SHF-71TF品番3200-20TF-1.9Xヒータ容量20kW電源 50Hz/60Hz3相200V仕様性能曲線標準品外形図

スポットヒータ高温熱風発生用電気式ヒータ◆最高熱風温度800℃の高温ヒータです。◆耐圧490kPaのヒータケースを使用しています。スポットヒータ概要保証期間１年連続使用最高温度　８００℃ヒータ容量0.55kW～3kWＡセンサ（熱風吐出口の熱風温度検出用）、Ｂセンサ（ホットスタート、及び過熱防止温度検出用）を組み込んでいるため、100％満足できる温度管理が可能マルチコントローラ TRC202使用でヒータエレメントの寿命が長くなり、800℃の高温熱風を長時間安定利用マルチコントローラ TRC202使用でホットスタート運転、ヒータの保護、温度制御性能向上　※スポットヒータ1台につき『マルチコントローラ TRC202』1台が必要です　※マルチコントローラを使用しない場合(自社にて温度調節回路を製作)、最高熱風温度は500℃までデジタルカタログスポットヒータ取扱説明書マルチコントローラ取扱説明書便利な機能実演動画カタログ請求型式ラインナップSH02SH22SH31TRC202用途例 これ以外にもさまざまな用途にご使用いただけます。ご相談下さい。類似品DHX01シリーズ　DHX10シリーズ　SH81　HT4・HT7.5　スーパーヒータ　SHPヒータ　ペンヒータお問い合わせその他はこちらカタログ請求訪問WEB打合せ見積依頼故障・不具合修理品返却機種選定（熱風発生機）デモ機貸出その他標準仕様一覧表SH02品番1100-0.7K1200-055K電源 50Hz/60Hz単相100V単相200Vヒータ容量0.7kW0.55kW最高熱風温度800℃最高吸込温度70℃最大使用可能風量120L/min最小使用可能風量5L/minヒータケース耐圧約490kPa（常温）（脈動圧禁止）仕様性能曲線標準品外形図SH22品番1200-06K1200-08K1200-1.2K電源 50Hz/60Hz単相200Vヒータ容量0.6kW0.8kW1.2kW最高熱風温度800℃最高吸込温度70℃最大使用可能風量400L/min最小使用可能風量15L/minヒータケース耐圧約490kPa（常温）（脈動圧禁止）仕様性能曲線標準品外形図SH31品番1200-2K1200-3K電源 50Hz/60Hz単相200Vヒータ容量2kW3kW最高熱風温度800℃最高吸込温度70℃最大使用可能風量1050L/min最小使用可能風量60L/minヒータケース耐圧約490kPa（常温）（脈動圧禁止）仕様性能曲線標準品外形図TRC202品番単相100V単相200Vヒータ容量2kW以下4kW以下電源 50Hz/60Hz単相100V / 200V共用仕様結線例標準品外形図

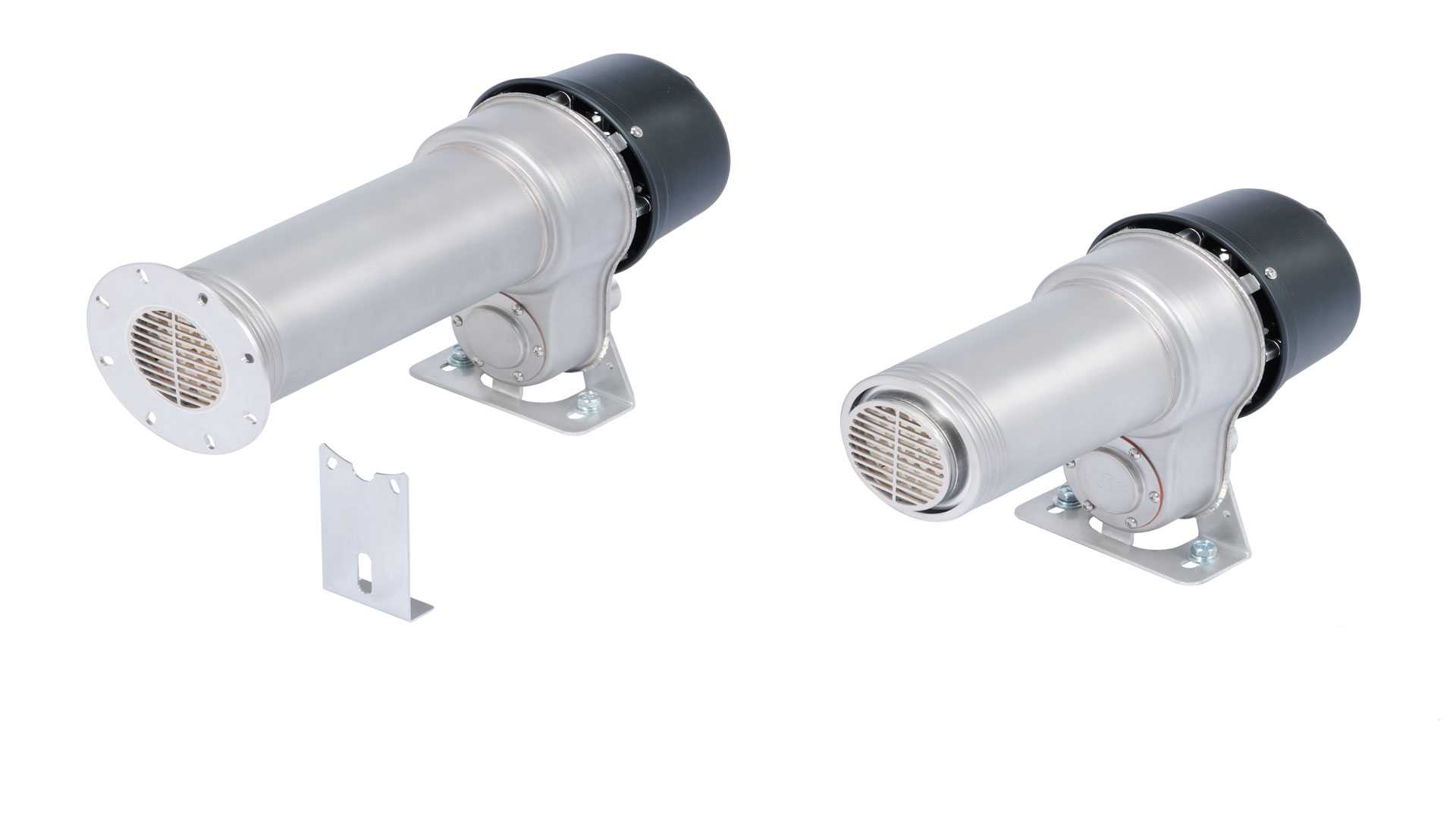

SHPヒータ高温熱風発生用電気ヒータ◆スポットヒータの大容量モデルです。◆吐出センサ、内部センサの２本のＫ熱電対を標準装備しています。SHPヒータ概要保証期間１年連続使用最高温度　８００℃ヒータ容量4.5kW～10.5kW吐出口温度センサ、ヒータ内部温度センサを標準搭載…熱風制御用のＡセンサをヒータ吐出口に、過熱防止検出用のＢセンサをヒータエレメントの極近に装備しており、見かけの温度を計測・制御しているのではありません。２本のＫ熱電対を標準装備しており、ホットスタート運転が可能別置き型の自動温度調節器により、高精度な温度制御が可能…温度制御回路をヒータ本体に内蔵しないことで、ヒータや加熱雰囲気などから熱の影響を受ける危険性がなくなり、高精度で優れた温度制御を行うことができます。自動温度調節器 TRC501と使用することで、容易にはヒータは断線しません。…別置き型の自動温度調節器TRC501を合わせてご使用ください。デジタルカタログSHP取扱説明書自動温度調節器取扱説明書カタログ請求型式ラインナップSHP40SHP50TRC501類似品DHX01シリーズ　DHX10シリーズ　SH81　HT4・HT7.5　スーパーヒータ　スポットヒータ　ペンヒータお問い合わせその他はこちらカタログ請求訪問WEB打合せ見積依頼故障・不具合修理品返却機種選定（熱風発生機）デモ機貸出その他標準仕様一覧表SHP40品番3200-4.5K3200-6.5K電源 50Hz/60Hz3相200Vヒータ容量4.5kW6.5kW最高熱風温度800℃最高吸込温度70℃最大使用可能風量4.7㎥/min最小使用可能風量0.29N㎥/min0.43N㎥/minヒータケース耐圧約200kPa（常温）（脈動圧禁止）仕様性能曲線標準品外形図SHP50品番3200-8.5K3200-10.5K電源 50Hz/60Hz3相200Vヒータ容量8.5kW10.5kW最高熱風温度800℃最高吸込温度70℃最大使用可能風量4.4㎥/min最小使用可能風量0.57N㎥/min0.7N㎥/minヒータケース耐圧約200kPa（常温）（脈動圧禁止）仕様性能曲線標準品外形図TRC501ヒータ容量12kW以下電源 50Hz/60Hz3相200V / 3相200V･220V仕様結線例標準品外形図

ペンヒータ電気式高温熱風発生用ヒータ◆軽量で細長いスリム形状◆コンプレッサ専用設計◆自己発塵量をクラス１０，０００相当まで押さえたクリーンヒータ◆専用マルチコントローラで高精度な温度制御◆最高熱風温度　７５０℃ (PH21 800W)ペンヒータ概要保証期間１年連続使用最高温度　６００～７５０℃（機種により異なります）ヒータ容量0.4kW～0.8kWピンポイントで熱風ブロー　※ペンヒータ1台につき『ペンヒータ専用マルチコントローラ TRC202-P』1台が必要ですデジタルカタログペンヒータ取扱説明書マルチコントローラ取扱説明書カタログ請求型式ラインナップPH12PH22TRC202-P用途例 これ以外にもさまざまな用途にご使用いただけます。ご相談下さい。類似品DHX01シリーズ　DHX10シリーズ　SH81　HT4・HT7.5　スーパーヒータ　スポットヒータ　SHPヒータお問い合わせその他はこちらカタログ請求訪問WEB打合せ見積依頼故障・不具合修理品返却機種選定（熱風発生機）デモ機貸出その他標準仕様一覧表PH12品番1200-04K電源 50Hz/60Hz単相200Vヒータ容量0.4kW最高熱風温度600℃最高吸込温度60℃最大使用可能風量250L/min最小使用可能風量10NL/minヒータケース耐圧約0.5MPa（常温）（脈動圧禁止）仕様性能曲線標準品外形図PH22品番1200-06K1200-08K電源 50Hz/60Hz単相200Vヒータ容量0.6kW0.8kW最高熱風温度700℃750℃最高吸込温度60℃最大使用可能風量250L/min最小使用可能風量10NL/minヒータケース耐圧約0.5MPa（常温）（脈動圧禁止）仕様性能曲線標準品外形図TRC202-P型式TRC202-P04TRC202-P06TRC202-P08適合ペンヒータPH12(1200-04K)PH22(1200-06K)PH22(1200-08K)電源 50Hz/60Hz単相AC200V･220V仕様結線例標準品外形図
