| ８００℃の熱風 |
||||
|
熱風温度検出用Ａセンサ |
内蔵!! |
|||
| 電気式高温熱風発生用ヒータ |
||||
| ３６５日連続運転 |
||||
| |
||||
|
|
|
|
|
| スーパーヒータ仕様一覧 | ||||||||
|
|
||||||||
| 型 式 | ＳＨ４１ | ＳＨ５１ | ＳＨ６１ | ＳＨ７１ | ||||
| 品 番 | 3200-3K-* | 3200-4K-* | 3200-6K-* | 3200-8K-* | 3200-10K-* | 3200-12K-* | 3200-15K-40A | 3200-20K-40A |
| 電 圧 |
三相２００Ｖ ５０／６０Ｈz |
|||||||
| ヒータ容量 | ３ｋＷ | ４ｋＷ | ６ｋＷ | ８ｋＷ | １０ｋＷ | １２ｋＷ | １５ｋＷ | ２０ｋＷ |
| 最高熱風温度 | ７００℃ | ８００℃ | ８００℃ | ７００℃ | ||||
| 最大使用可能風量 | ２．５ｍ３／ｍｉｎ | ２．２ｍ３／ｍｉｎ | ２．０ｍ３／ｍｉｎ | ４．０ｍ３／ｍｉｎ | ||||
| 最小使用可能風量 | 0.20Nm3/min | 0.27Nm3/min | 0.32Nm3/min | 0.42Nm3/min | 0.55Nm3/min | 0.65Nm3/min | 1.00Nm3/min | 1.37Nm3/min |
| 本 体 耐 圧 | 供給口アタッチメント ４０Ａ：４９０ｋＰａ ３ＦＤ３８・ＦＤ５０：３０ｋＰａ | ４９０ｋＰａ | ||||||
| 本体概算質量 | ４．７ｋｇ | ５．４ｋｇ | ６．８ｋｇ | １６ｋｇ | ||||
| 現金販売価格（税込） | \260,700 | \305.800 | \359,700 | \535,700 | ||||
|
|
| 送風機ユニット ＦＨシリーズ | ||||
|
|
||||
| 型 式 | ＦＨ３０ | ＦＨ４０ | ＦＨ５０ | ＦＨ６０ |
| 品 番 | 3200-30 | 3200-40 | 3200-50 | 3200-60 |
| 電 源 | 三相200V±10％ 50／60Hz | |||
| 適合スーパーヒータ | SH41～SH71 | |||
| 吐出口口径 | 40Aソケット Rp１1／2 | 50Aソケット Rp２ | ||
| 電動機最大出力 | 0.28／0.42kW 50／60Hz | 0.55／0.85kW 50／60Hz | 1.3／1.9kW 50／60Hz | 2.3kW／3.4kW 50／60Hz |
| 最大風量 | 1.3／1.3m3/min 50／60Hz | 2.0／2.5m3/min 50／60Hz | 2.9／3.5m3/min 50／60Hz | 4.0／4.9m3/min 50／60Hz |
| 最高静圧 | 9.3／12.4kPa 50／60Hz | 10.4／14.0kPa 50／60Hz | 14.6／17.4kPa 50／60Hz | 19.8／24.5kPa 50／60Hz |
| 送風機型式 | VFZ301A | VFZ401A | VFZ501A | VFZ601A |
| 騒音 | 50／60dB 50／60Hz | 64／67dB 50／60Hz | 69／72dB 50／60Hz | 68／72dB 50／60Hz |
| フィルタ型式 | CR-12AF×1ヶ | CR-17AF×1ヶ | CR-12AF×2ヶ | |
| 電源コード（３ｍ） | 2PNCT 4心×1.25㎜2 | 2PNCT 4心×2㎜2 | 2PNCT 4心×3.5㎜2 | |
| 本体概算質量 | 25kg | 33kg | 46kg | 68kg |
| 現金販売価格（税込） | \366,300 | \366,300 | \475,200 | \552,200 |
| 温調ユニット ＴＣＵシリーズ | ||||||||
|
|
||||||||
| 型 式 | ＴＣＵ８Ｋ | ＴＣＵ１２Ｋ | ＴＣＵ２０Ｋ | |||||
| 品 番 | 3200-3K | 3200-4K | 3200-6K | 3200-8K | 3200-10K | 3200-12K | 3200-15K | 3200-20K |
| 電 圧 | 三相200V±10％ 50／60Hz | |||||||
| ヒータ制御容量 | 三相8kW以下 | 三相12kW以下 | 三相20kW以下 | |||||
| 最大負荷電流 | 25A | 35A | 58A | |||||
| 適合スーパーヒータ | SH41 | SH51 | SH61 | SH71 | ||||
| 機 能 |
・吐出口熱風温度調節 ・ホットスタート温度調節 ・過熱防止機能 ・入口温度異常 ・外部入力信号 ・各種安全回路 |
|||||||
| ヒータコード（5ｍ） | 2PNCT 4心×3.5㎜2 | 2PNCT ４心×5.5㎜2＋3心×5.5㎜2 | ||||||
| センサコード（5ｍ） | 4対 VX-G 0.3㎜2 補償導線 | |||||||
| 本体概算質量 | 14kg | 19kg | ||||||
| 現金販売価格（税込） | \390,500 | \415,800 | \554,400 | |||||
|
|
||||
|

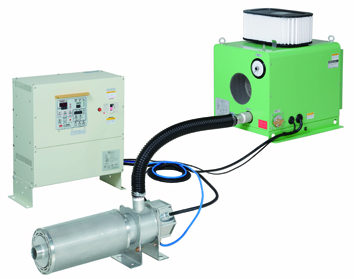

組み合わせ例 |
受 注 品 （高温仕様） |
|||
|
|
|
|||
|
・ スーパーヒータ ＳＨ７１（３２００－２０Ｋ－４０Ａ） ・ 断熱カバー ＤＫ７１ ・ 温調ユニット ＴＣＵ２０Ｋ（３２００－２０Ｋ） ・ 送風機ユニット ＦＨ５０（３２００－５０） |
・ スーパーヒータ ＳＨ７１（３２００－1５Ｋ－４０Ａ） １０００℃仕様 ・ 専用制御盤 |
|||
性能向上のためお断りなしに仕様を変更する場合があります。
| |
|
|
|
|
|
