電気ヒータで連続使用最高熱風温度７００℃！！

ＤＨＸ０１（７００℃仕様）



◆連続使用最高熱風温度700℃の熱風を吐出できます。 冷却なしで運転停止可能。

◆ホットスタ－ト回路が組み込まれているため、立ち上がり時間を短縮できます。
なお、ホットスタ－ト時の消費電力はわずかです（専用制御盤をご使用の場合）。





【標準仕様一覧表】

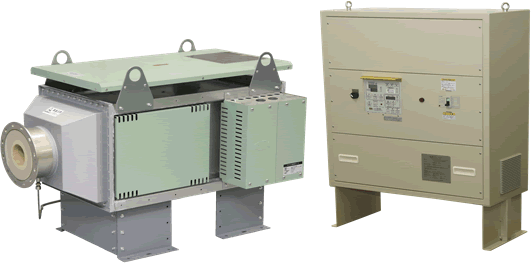

MODEL: DHX01-1L (ヒータ容量20kW)　　　　　　　専用制御盤（オプション）
　

型　式

 ヒータ容量 最大使用可能風量 最小使用
可能風量		 圧力損失
0.98kPa時の適応風量		 入口・吐出口
口径		 入口
フランジ		 吐出口
フランジ
DHX01-1L ２０kW 5m3/min 0.3m3/min

2.6m3/min

 Φ75 NF125 NF175
DHX01-2L ４０kW 10m3/min 0.6m3/min 5.2m3/min Φ100 NF150 NF200
DHX01-4L ８０kW 20m3/min 1.2m3/min 10.4m3/min Φ125 NF175 NF225
DHX01-6L １２０kW 30m3/min 1.8m3/min 15.6m3/min Φ150 NF200 NF250
DHX01-9L １８０kW 45m3/min 2.7m3/min 23.4m3/min Φ175 NF225 NF275
DHX01-12L ２４０kW 60m3/min 3.6m3/min 31.2m3/min Φ200 NF250 NF300
DHX01-16L ３２０kW 80m3/min 4.8m3/min 41.6m3/min Φ225 NF275 NF325
DHX01-20L ４００kW 100m3/min 6.03/min 52.0m3/min

Φ250

 NF300 NF350
DHX01-24L ４８０kW 120m3/min 7.2m3/min 62.4m3/min

Φ300

 NF350 NF400
 ※専用制御盤について、DHX01-1L ～ 4Lの標準電圧は3相200V、DHX01-6L ～ 24Lの標準電圧3相400Vとなります。


　

共　通　仕　様


●定格　　　　　　　　：連続
●周囲温度　　　　　：－１０℃～＋６０℃
●周囲湿度　　　　　：８５％R.H.以下（非結露）
●電源電圧　　　　　：ＤＨＸ０１－１Ｌ～４Ｌ（三相２００Ｖ）、ＤＨＸ０１－６Ｌ～２４Ｌ（三相４００Ｖ～４８０Ｖ）
●入口最高温度　　：５００℃
●本体耐圧　　　　　：約３０kPa
●ホットスタート運転：２００℃～６００℃　※専用制御盤をご使用の場合
●吐出口センサ　　 ：熱電対［Ｋ］
●過熱防止センサ　：熱電対［Ｋ］　Ｂセンサ
●主要接ガス部材質：レンガ＋ＳＵＳ＋ＳＳ
●断熱材材質　　　　：レンガ＋珪酸カルシウム
　

性能向上のためお断りなしに仕様を変更する場合があります。
